Name: Accelerometro flessibile a quarzo di precisione con ±70 g di portata 5 μg soglia e alta stabilità per la navigazione inerziale
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSJB2
Price: 478.00 USD
Availability: InStock

Casa. > prodotti > Sensore dell'accelerometro >

Accelerometro flessibile a quarzo di precisione con ±70 g di portata 5 μg soglia e alta stabilità per la navigazione inerziale

Rappresentazione di un sistema di misurazione delle forature

Accelerometri flessibili a quarzo industriali di precisione

Accelerometro flessibile per la perforazione petrolifera

Luogo di origine:

La Cina (continente)

Marca:

Kacise

Certificazione:

certificate of explosion-proof, CE

Numero di modello:

KSJB2

Contattaci

Chiedi un preventivo

Accelerometro flessibile a quarzo di precisione con ±70 g di portata 5 μg soglia e alta stabilità per la navigazione inerziale

Dettagli del prodotto

Ambito:

± 70 g

Valore di soglia:

5 μg

valore di deviazione K0/K1:

≤±3mg

Evidenziare:

Rappresentazione di un sistema di misurazione delle forature

Accelerometri flessibili a quarzo industriali di precisione

Accelerometro flessibile per la perforazione petrolifera

Termini di pagamento e di spedizione

Quantità di ordine minimo

1pc

Imballaggi particolari

ogni unità ha una scatola individuale e tutte le scatole sono imballate in pacchetti standard o rich

Tempi di consegna

5-8 giorni lavorativi

Termini di pagamento

T/T, Western Union, MoneyGram

Capacità di alimentazione

1000 pezzi alla settimana

Prodotti correlati

Sensore accelerometro flessibile al quarzo resistente agli urti con ampio intervallo di temperature e bias ≤20 mg per ambienti estremi

Ottieni il miglior prezzo

Accelerometro flessibile a quarzo di precisione con fattore di scala da 1,3 a 3,5 mA/g per condizioni estreme e resistenza agli urti da 1000 g

Ottieni il miglior prezzo

Sensore accelerometro flessibile al quarzo resistente agli urti da 2,3 ~ 3,5 mA/g con fattore di scala da 1000 g con temperatura di conservazione da -55°C a +130°C

Ottieni il miglior prezzo

Sensore di accelerometro per resistenza agli urti con tolleranza di 1000 g e ampia gamma di temperature -45°C~+125°C per alta precisione 2.3~3.5mA/g Fattore di scala

Ottieni il miglior prezzo

Contattaci

Contattaci ora

Descrizione del prodotto

Gli accelerometri di navigazione inerziale ad alta precisione per un gran numero di applicazioni hanno un'elevata stabilità

L'accelerometro flessibile al quarzo serie KSJB2 è un accelerometro di livello di navigazione inerziale ad alta precisione per un gran numero di applicazioni (fino a 100 g), il prodotto ha un'eccellente stabilità a lungo termine, ripetibilità, prestazioni di avvio, adattabilità ambientale e caratteristiche di alta affidabilità, può essere utilizzato per test statici può essere utilizzato per test dinamici, è anche un sensore di vibrazione e un sensore di inclinazione standard.

La corrente di uscita del prodotto è correlata linearmente alla forza o all'accelerazione ricevuta e l'utente può selezionare la resistenza di campionamento appropriata tramite calcolo per ottenere un output ad alta precisione. Il sensore di temperatura integrato può essere utilizzato per compensare il valore di offset e il fattore di scala per ridurre l'impatto della temperatura ambiente in base alle esigenze dell'utente.

Applicazioni: gli accelerometri a pendolo flessibile al quarzo sono stati ampiamente utilizzati nella misurazione di varie accelerazioni lineari e accelerazioni di vibrazione e nella misurazione di parametri quali velocità, distanza, velocità angolare e spostamento angolare. Utilizzato con successo in sistemi satellitari di misurazione della microgravità, sistemi di navigazione inerziale ad alta precisione, indagini di pozzi trivellati su rocce e suolo e trivellazioni petrolifere, sistemi inclinometrici continui, veicoli di lancio, missili balistici, veicoli spaziali e altri campi civili.

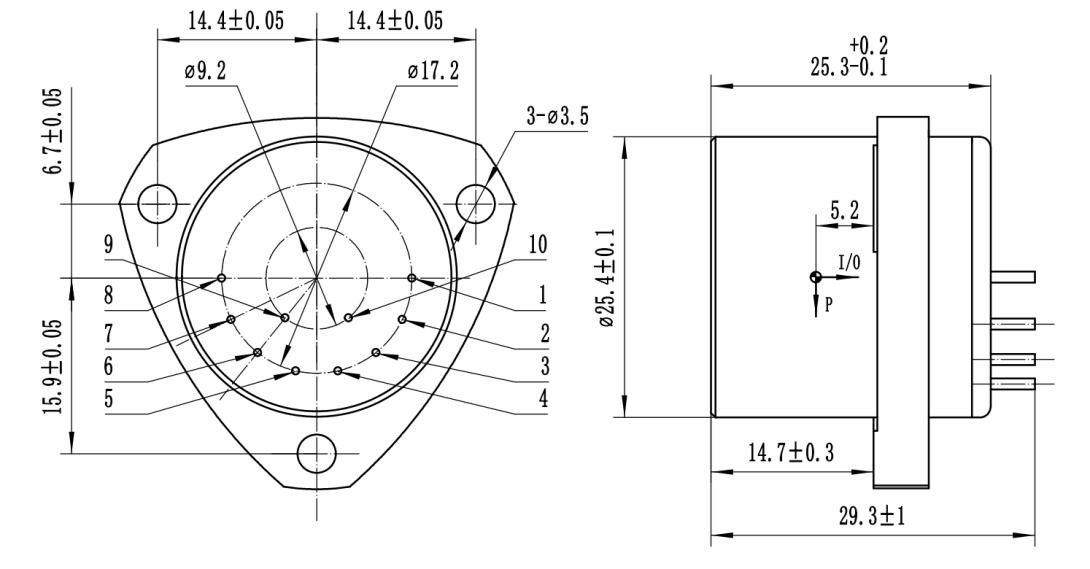

Schema schematico e definizione dei pin:

Figura I: accelerometro universale

Definizione convenzionale del perno:

1, uscita del segnale;
2. Vuoto;
3, -15 V;
4, +15V;
5, alimentazione e massa del segnale;
6. Vuoto;
7. Vuoto;
8. Vuoto;
Uscita 9, -9V;
10, uscita +9V.

parametri tecnici:

Numero	Parametri	KSJB2-01	KSJB2-02	KSJB2-03
1	Ambito	±70 g	±70 g	±70 g
2	Valore soglia	5μg	5μg	5μg
3	valore di deviazione K₀/K₁	≤±3mg	≤±3 mg	≤±5mg
4	fattore di scala K₁	0,8~1,2 mA/g	0,8~1,2 mA/g	0,8~1,2 mA/g
5	Coefficiente non lineare del secondo ordine K₂	≤±10μg/g2	≤±15μg/g2	≤±20μg/g2
6	0g Stabilità a breve termine per 4 ore	≤10μg	≤15μg	≤20μg
7	1g Stabilità a breve termine per 4 ore	≤10 ppm	≤15 ppm	≤20 ppm
8	ripetibilità della sintesi del valore di deviazione σK₀(1σ,un mese)	≤10μg	≤20μg	≤30μg
9	Ripetibilità integrata del fattore di scala σK₁/K₁(1σ,un mese)	≤15 ppm	≤30 ppm	≤50 ppm
10	Ripetibilità completa dei coefficienti non lineari K₂/K₁(1σ,un mese)	≤±10μg/g2	≤±20μg/g2	≤±30μg/g2
11	valore di deviazione Coefficiente di temperatura (il valore medio dell'intera zona di temperatura)	≤±10μg/℃	≤±30μg/℃	≤±50μg/℃
12	Fattore di scala Coefficiente di temperatura (il valore medio dell'intera zona di temperatura)	≤±20 ppm/℃	≤±30 ppm/℃	≤±50 ppm/℃
13	Rumore (la resistenza di campionamento è 840Ω)	≤5mV	≤5mv	≤5mv
14	Frequenza naturale	400~800 Hz	400~800 Hz	400~800 Hz
15	larghezza di banda	800~2500 Hz	800~2500 Hz	800~2500 Hz
16	Vibrazione casuale	6g(20-2000Hz)	6g(20-2000Hz)	6g(20-2000Hz)
17	sciopero	100 g, 8 ms, 1/2 peccato	100 g, 8 ms, 1/2 peccato	100 g, 8 ms, 1/2 peccato
18	Intervallo di temperatura operativa	-55～+85℃	-55～+85℃	-55～+85℃
19	Intervallo di temperatura di conservazione	-60~+120℃	-60~+120℃	60~+120℃
20	Alimentazione elettrica	±12~±15V	±12~±15V	±12~±15V
21	Consumo corrente	≤±20mA	≤±20mA	≤±20mA
22	Sensore di temperatura	Personalizzabile dall'utente	Personalizzabile dall'utente	Personalizzabile dall'utente
23	dimensione	Ф25,4X30mm	Ф25,4X30mm	Ф25,4X30mm
24	peso	≤80g	≤80g	≤80g

Nota:

Il fattore di scala viene regolato in base alle esigenze dell'utente;
Sensore di temperatura: suddiviso in AD590, pt1000, 18B20,
Ciclo di test: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per il test;
In base ai requisiti di installazione dell'utente; Le dimensioni possono essere leggermente modificate in base alle esigenze dell'utente e altri requisiti di test possono essere eseguiti in base alle esigenze del cliente.
