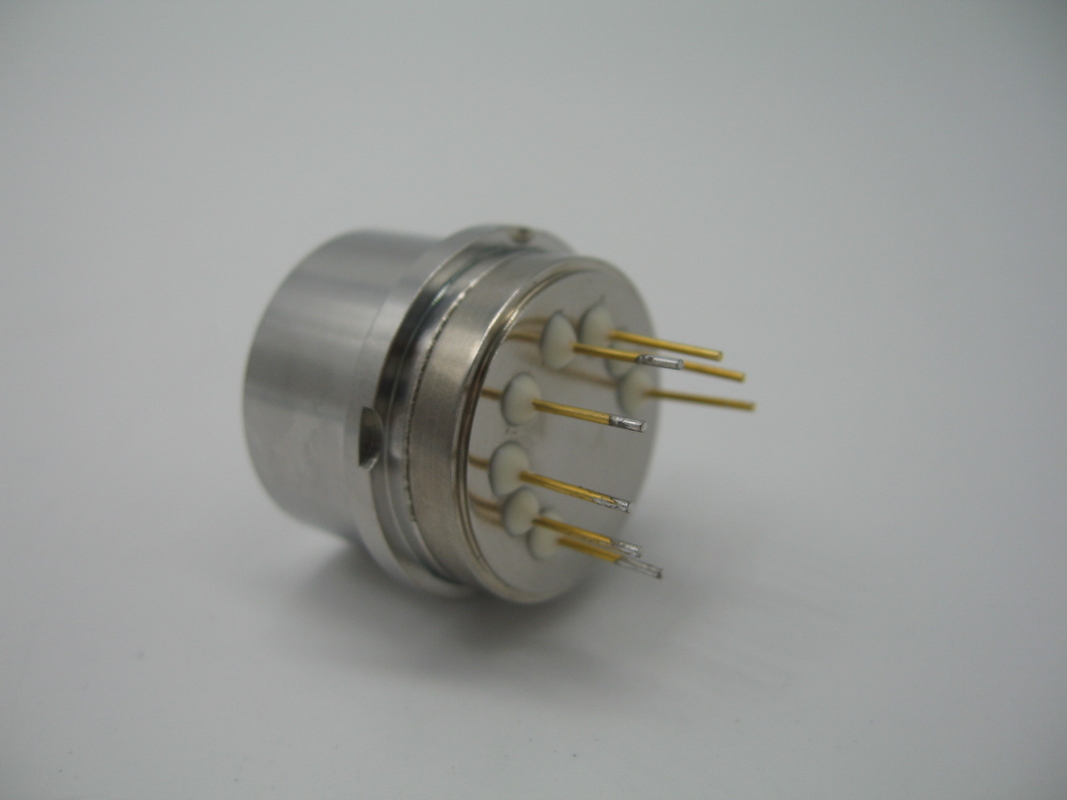

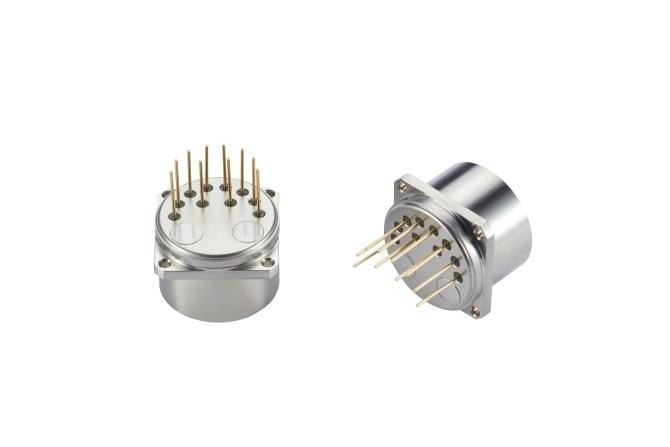

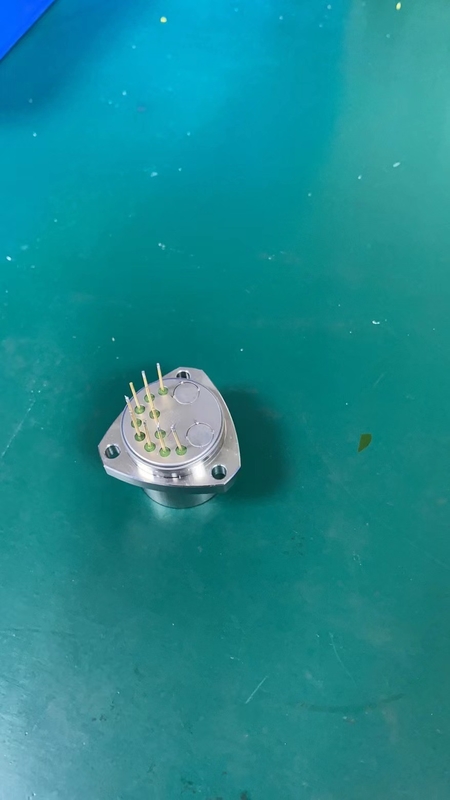

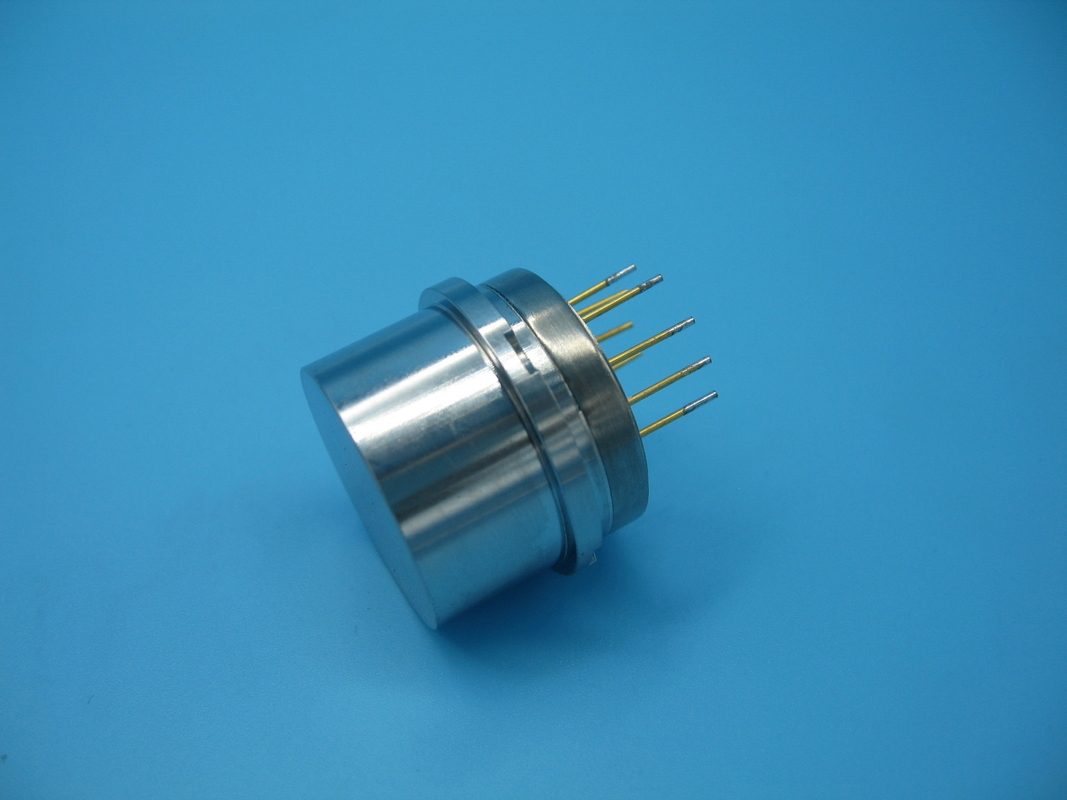

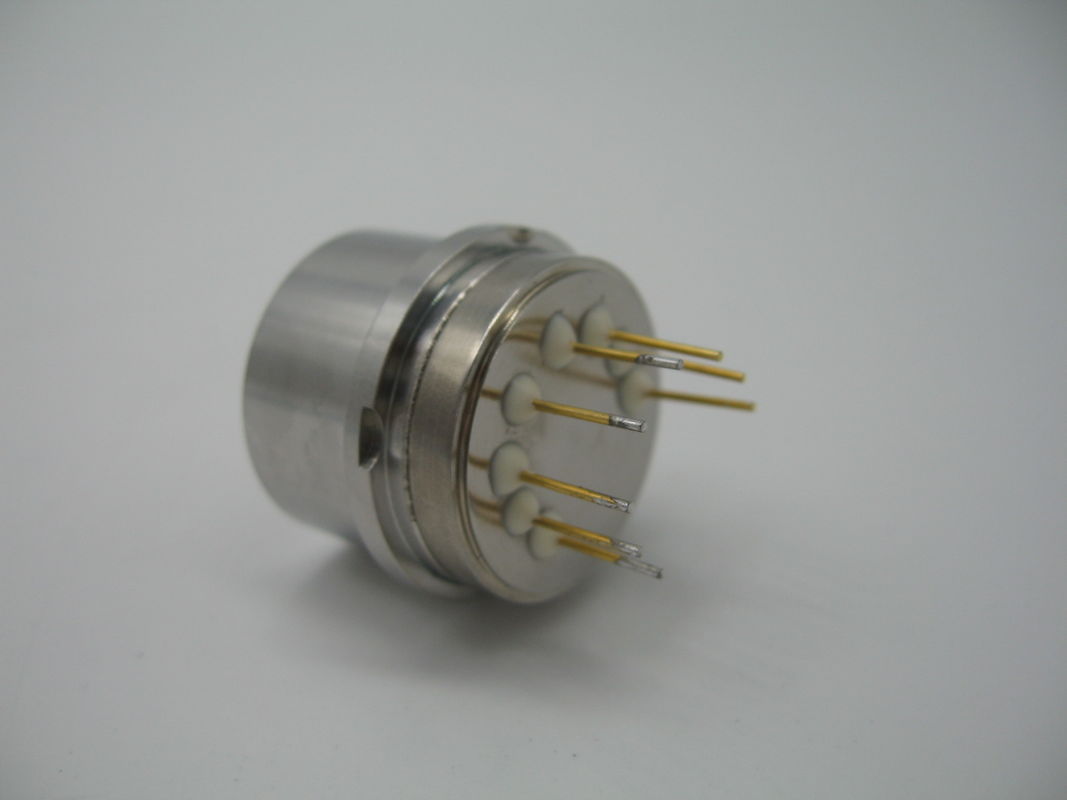

Il sensore di accelerazione flessibile al quarzo resistente alle alte temperature e alle vibrazioni KSJB4 viene utilizzato nell'ingegneria dei ponti
L'accelerometro flessibile al quarzo serie KSJB4 è un tipo di accelerometro resistente alle alte temperature e alle vibrazioni, il prodotto ha eccellente ripetibilità, prestazioni di avvio, resistenza alle alte temperature e alta affidabilità, può essere utilizzato per test statici o dinamici, è anche un sensore di vibrazioni standard.
Il prodotto adotta un design esclusivo per alte temperature e sismico, tecnologia di confezionamento e circuito speciale, la corrente di uscita del prodotto è proporzionale all'accelerazione misurata, fornendo misurazioni dell'accelerazione statica e dinamica, gli utenti possono scegliere la resistenza di campionamento appropriata attraverso il calcolo, per ottenere un output di alta precisione e può essere integrato un sensore di temperatura in base alle esigenze dell'utente, per la compensazione dell'offset e del fattore di scala. Ridurre l'impatto della temperatura ambiente. Possiamo sostituire i prodotti delle serie QA650, T185, T160, JAE, ma utilizziamo una struttura a doppia coppia, che è diversa dai prodotti di altre aziende, può rendere il valore di offset dell'accelerometro e il fattore di scala più stabili e avere diritti di proprietà intellettuale indipendenti. Questo prodotto è stato lanciato dal 2010 e il numero di consegne ha raggiunto migliaia. Dopo anni di applicazione, è diventato un prodotto maturo, soprattutto per la misurazione durante la trivellazione petrolifera
Campi di applicazione: ponti, dighe, pozzi petroliferi, test di inclinazione in miniere di carbone, controllo ferroviario ad alta velocità, controllo stabilità nave.
1. JB4-01 Dimensioni strutturali e definizione dei perni
2. JB4-02A e JB4-03A Dimensioni strutturali e definizioni dei pin
3. Dimensioni strutturali JB4-02B e JB4-03B e definizioni dei pin
(Profilo del prodotto di tipo B, figura 1)
(Profilo del prodotto di tipo B, figura 2)
4. Dimensioni strutturali JB4-02C e JB4-03C e definizioni dei pin
5. Dimensioni della struttura JB4-02D e JB4-03D e definizione dei pin
Definizione del perno:
- Uscita del segnale
- aria
- potenza -15V
- alimentazione +15V
- alimentazione e massa del segnale
- 6, 7, 8, vuoto
- 9, -9 V o pt1000
- 10, +9 V o pt1000
parametri tecnici:
| Numero |
Parametri |
KT-JB4-01 |
KT-JB4-02 |
KT-JB4-03 |
| 1 |
Ambito |
±30 g |
±30 g |
±30 g |
| 2 |
valore di deviazione K0/K1 |
<10 mg |
<15 mg |
<15 mg |
| 3 |
ripetibilità della sintesi del valore di deviazione σk0 (1σ, un mese) |
<50μg |
<200μg |
<200μg |
| 4 |
coefficiente di temperatura |
<50μg/℃ |
<100μg/℃ |
<100μg/℃ |
| 5 |
fattore di scala K1 |
1,1~1,3 mA/g |
1,1~1,3 mA/g |
1,1 ~ 1,3 mA/g |
| 6 |
Ripetibilità integrata del fattore di scala σk1/k1 (1σ,un mese) |
<80 ppm |
<150 ppm |
<150 ppm |
| 7 |
valore di deviazione Coefficiente di temperatura (il valore medio dell'intera zona di temperatura) |
<100 ppm |
<200 ppm |
<200 ppm |
| 8 |
errore di installazione |
＜1500μrad |
＜1500μrad |
＜1500μrad |
| 9 |
Errore di rettifica delle vibrazioni |
<30μg/g 2rms (50-500Hz) |
<100 µg/g 2 valore efficace (50-500 Hz) |
<100 µg/g 2 valore efficace (50-500 Hz) |
| 10 |
Rumore |
＜3000μg-rms (0-10000Hz) |
＜3000μg-rms (0-10000Hz) |
＜3000μg-rms (0-10000Hz) |
| 11 |
Intervallo di temperatura operativa |
-55~96℃ |
-55~155℃ |
-55~180℃ |
| 12 |
sciopero |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Vibrazione casuale |
25 g a 30-500 Hz |
25 g a 30-500 Hz |
25 g a 30-500 Hz |
| 14 |
rapporto di risoluzione |
<10μg |
<10μg |
<10μg |
| 15 |
larghezza di banda |
>300 Hz |
>300 Hz |
>300 Hz |
| 16 |
Consumo corrente |
<20 mA |
<20 mA |
<20 mA |
| 17 |
dissipazione di potenza @ ±15VDC |
＜480 mW |
＜480 mW |
＜480 mW |
| 18 |
Alimentazione elettrica |
Da ±13 a ±18 V |
Da ±13 a ±18 V |
Da ±13 a ±18 V |
| 19 |
peso |
＜55 g |
＜55 g |
＜55 g |
| 20 |
Diametro di montaggio |
Ф25mm |
Ф25mm |
Ф25mm |
| 21 |
altezza |
<21,5 mm |
<21,5 mm |
<21,5 mm |
| 22 |
Materiali del guscio |
Serie 300 Acciaio inossidabile |
Serie 300 Acciaio inossidabile |
Serie 300 Acciaio inossidabile |
Nota:
- Il fattore di scala viene regolato in base alle esigenze dell'utente;
- Sensore di temperatura: suddiviso in AD590, pt1000,
- Ciclo di test: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per il test;
- Installare in base alle esigenze dell'utente; Le dimensioni possono essere leggermente modificate in base alle esigenze dell'utente e altri requisiti di test possono essere eseguiti in base alle esigenze del cliente.
