Name: Accelerometro di navigazione inerziale ad alta stabilità con portata di ±70 g e soglia di 5 μg per applicazioni di precisione
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSJB2
Price: 478.00 USD
Availability: InStock

Casa. > prodotti > Sensore dell'accelerometro >

Accelerometro di navigazione inerziale ad alta stabilità con portata di ±70 g e soglia di 5 μg per applicazioni di precisione

sensore accelerometro ad alta stabilità

accelerometro di navigazione inerziale di precisione

applicazioni accelerometro ad alta stabilità

Luogo di origine:

La Cina (continente)

Marca:

Kacise

Certificazione:

certificate of explosion-proof, CE

Numero di modello:

KSJB2

Contattaci

Chiedi un preventivo

Accelerometro di navigazione inerziale ad alta stabilità con portata di ±70 g e soglia di 5 μg per applicazioni di precisione

Dettagli del prodotto

Ambito:

± 70 g

Valore di soglia:

5 μg

valore di deviazione K0/K1:

≤±3 mg

Evidenziare:

sensore accelerometro ad alta stabilità

accelerometro di navigazione inerziale di precisione

applicazioni accelerometro ad alta stabilità

Termini di pagamento e di spedizione

Quantità di ordine minimo

1pc

Imballaggi particolari

ogni unità ha una scatola individuale e tutte le scatole sono imballate in pacchetti standard o rich

Termini di pagamento

T/T, Western Union, MoneyGram

Capacità di alimentazione

1000 pezzi alla settimana

Prodotti correlati

GS16488 Unità di misurazione inerziale con SPI a 1 canale, ripetibilità del bias a −40°C ≤ TA ≤ +85°C e non linearità del fattore di scala FS=450 o/s

Ottieni il miglior prezzo

Accelerometro flessibile a quarzo GSRBA500D con gamma ± 70 g, piccole dimensioni 22 mm × 22 mm × 14 mm e alta affidabilità per applicazioni aerospaziali

Ottieni il miglior prezzo

GSQAT160 Sensore ad accelerometro flessibile a quarzo con bias < 20 mg Fattore di scala 2,75 mA/g ± 1,8% e ripetibilità di bias 1mg

Ottieni il miglior prezzo

Mini Size Ø18.8×21 Quartz Flexible Accelerometer con fattore di scala 2.2~3.5mA/g e ripetibilità di bias ≤100ug

Ottieni il miglior prezzo

Contattaci

Contattaci ora

Descrizione del prodotto

Accelerometri di navigazione inerziale ad alta precisione per un gran numero di applicazioni hanno una elevata stabilità

L'accelerometro flessibile a quarzo della serie KSJB2 è un accelerometro ad alto livello di precisione e di navigazione inerziale per un gran numero di applicazioni (fino a 100 g), il prodotto ha un'eccellente stabilità a lungo termine,ripetibilità, prestazioni di avvio, adattabilità ambientale e elevate caratteristiche di affidabilità, può essere utilizzato per test statici può essere utilizzato per test dinamici,è anche un sensore di vibrazione e di inclinazione standard.

La corrente di uscita del prodotto è correlata linearmente alla forza o all'accelerazione ricevuta,e l'utente può selezionare la resistenza di campionamento appropriata attraverso il calcolo per ottenere un'uscita di alta precisioneIl sensore di temperatura incorporato può essere utilizzato per compensare il valore di offset e il fattore di scala per ridurre l'impatto della temperatura ambiente in base alle esigenze dell'utente.

Applicazioni: misurazione inerziale di un sistema di navigazione inerziale ad alta precisione nell'aerospazio, nell'aviazione, nelle navi, nelle armi e in altri settori,prova di isolamento dalle vibrazioni e prova di inclinazione delle attrezzature per strumenti di precisione.

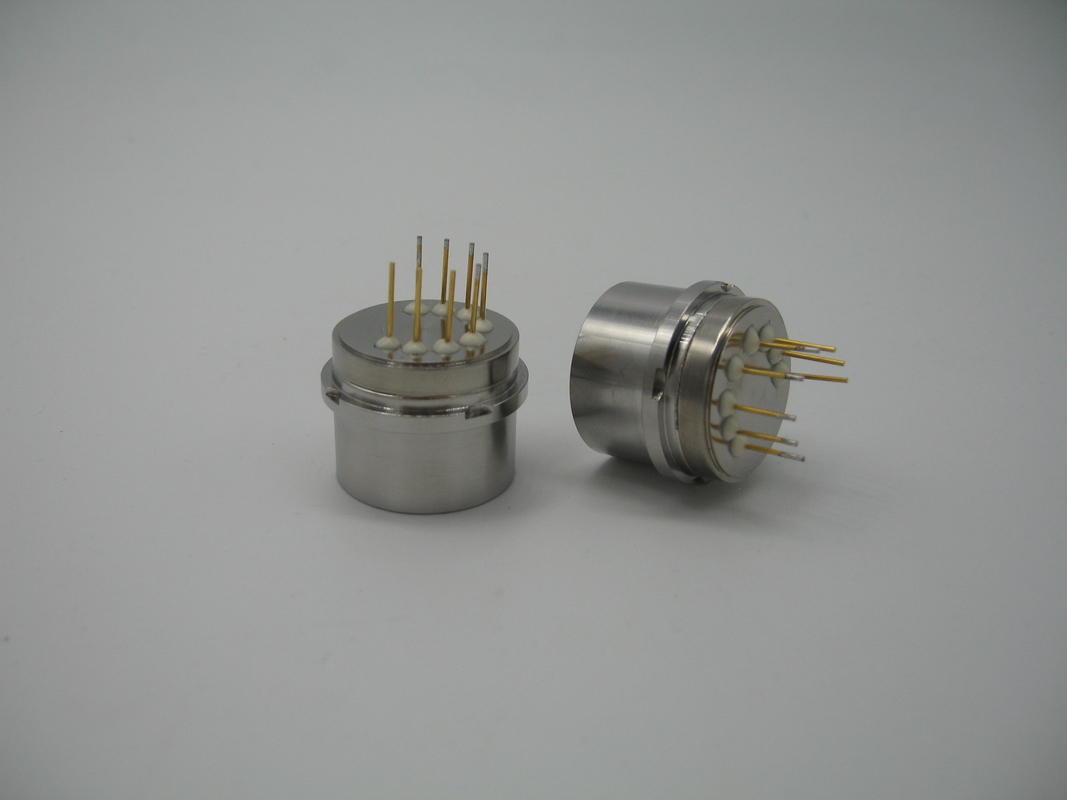

Accelerometro di navigazione inerziale ad alta stabilità con portata di ±70 g e soglia di 5 μg per applicazioni di precisione 0

Diagramma di contorno e definizione del pin:

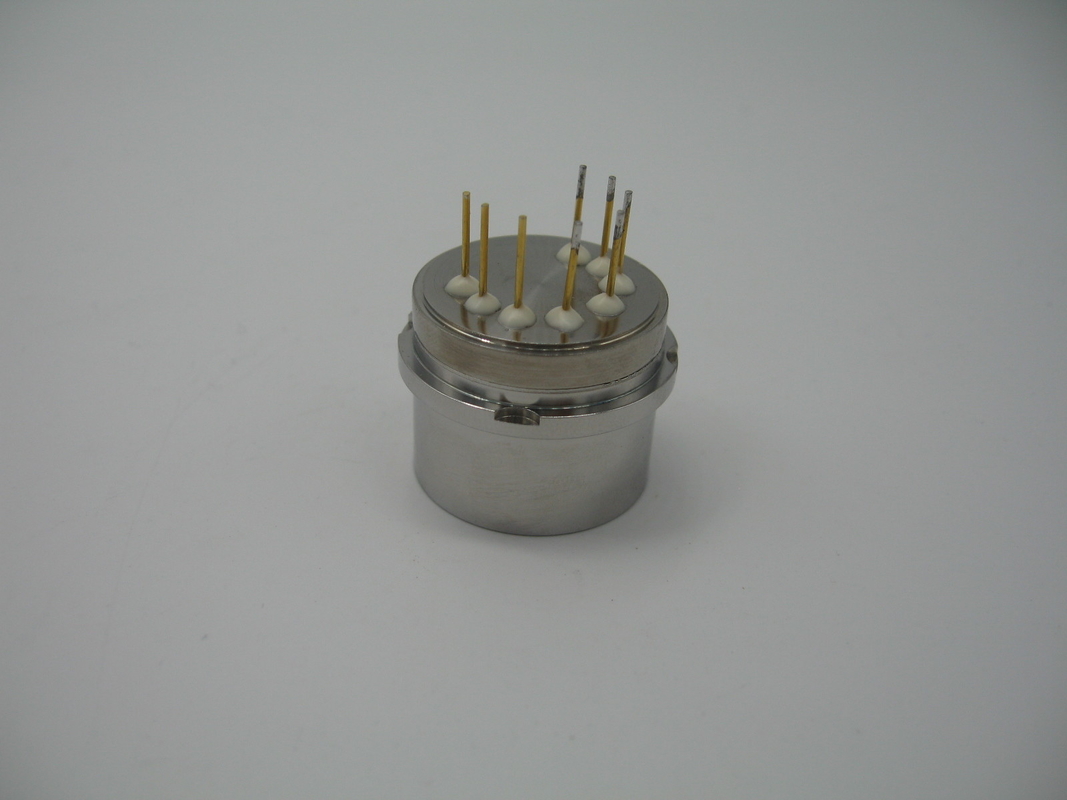

Accelerometro di navigazione inerziale ad alta stabilità con portata di ±70 g e soglia di 5 μg per applicazioni di precisione 1

Figura I: Accelerometro universale

Definizione convenzionale del perno:

1, uscita del segnale;
2. vuoto;
3, -15V;
4, +15V;
5, alimentazione elettrica e segnale di terra;
6. vuoto;
7. vuoto;
8. vuoto;
9, -9V di uscita;
10, +9V di uscita.

parametri tecnici:

Numero	Parametri	KSJB2-01	KSJB2-02	KSJB2-03
1	Portata	± 70 g	± 70 g	± 70 g
2	Valore di soglia	5 μg	5 μg	5 μg
3	valore di deviazione K₀/K₁	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
4	fattore di scala K₁	00,8 - 1,2 mA/g	00,8 - 1,2 mA/g	00,8 - 1,2 mA/g
5	Coefficiente non lineare di secondo ordine K₂	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
6	0g 4 ore di stabilità a breve termine	≤ 10 μg	≤ 15 μg	≤ 20 μg
7	1g 4 ore di stabilità a breve termine	≤ 10 ppm	≤ 15 ppm	≤ 20 ppm
8	la ripetibilità della sintesi dei valori di deviazione σK₀(1σ,un mese)	≤ 10 μg	≤ 20 μg	≤ 30 μg
9	Ripetibilità integrata con fattore di scala σK₁/K₁(1σ,un mese)	≤ 15 ppm	≤ 30 ppm	≤ 50 ppm
10	Ripetibilità completa dei coefficienti non lineari K₂/K₁(1σ,un mese)	≤ ± 10 μg/g2	≤ ± 20 μg/g2	≤ ± 30 μg/g2
11	valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura)	≤ ± 10 μg /°C	≤ ± 30 μg /°C	≤ ± 50 μg /°C
12	Fattore di scala Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura)	≤ ± 20 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
13	Rumore ((La resistenza di campionamento è di 840Ω)	≤ 5mv	≤ 5mv	≤ 5mv
14	Frequenza naturale	400-800 Hz	400-800 Hz	400-800 Hz
15	larghezza di banda	800-2500 Hz	800-2500 Hz	800-2500 Hz
16	Vibrazioni casuali	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)
17	sciopero	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin
18	Intervallo di temperatura di funzionamento	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
19	Intervallo di temperatura di stoccaggio	-60°C a + 120°C	-60°C a + 120°C	60°C a + 120°C
20	Fornitore di alimentazione	± 12 ~ ± 15V	± 12 ~ ± 15V	± 12 ~ ± 15V
21	Consumo corrente	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
22	Sensore di temperatura	Personalizzabile da utente	Personalizzabile da utente	Personalizzabile da utente
23	dimensione	F25.4x30 mm	F25.4x30 mm	F25.4x30 mm
24	peso	≤ 80 g	≤ 80 g	≤ 80 g

Nota:

1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: suddiviso in AD590, pt1000, 18B20,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. in base alle esigenze di installazione dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente,e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
