Misuratore di flusso Doppler ad ultrasuoni di uscita da 4 a 20 mA con connettività a sensori multicanale e protezione IP68

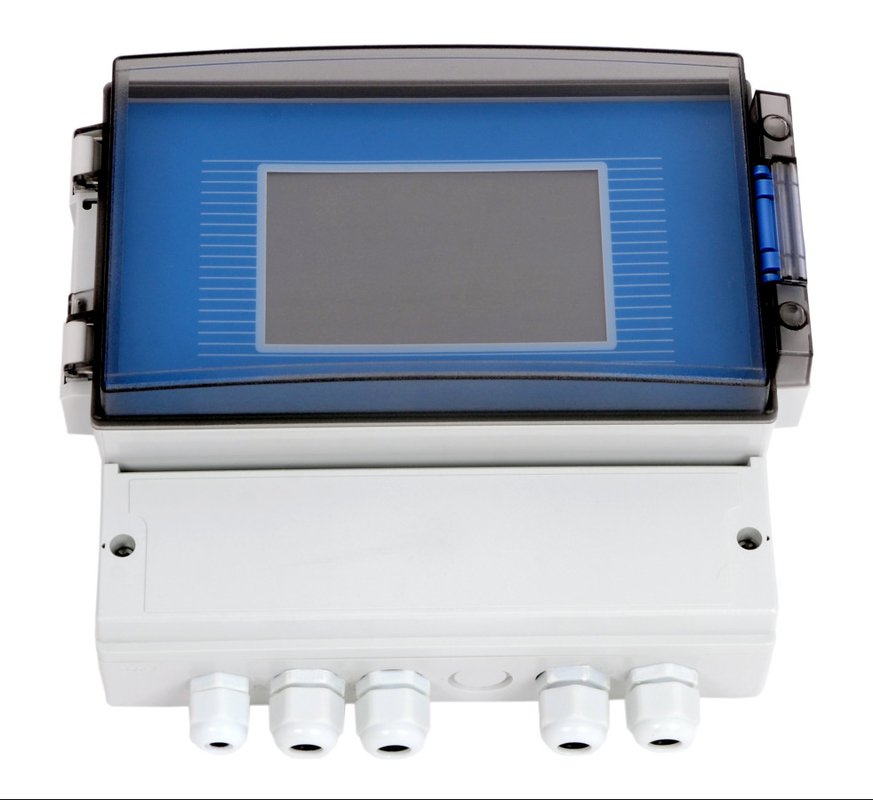

L'host del display online può essere collegato a uno o più misuratori di portata Doppler, può essere collegato a sensori di qualità dell'acqua, utilizzato per visualizzare valori misurati, registrare dati storici, disegnare immagini, impostare parametri, corrente di comunicazione in uscita, comunicazione RS485 esterna e controllo dell'uscita relè.

1. Visualizzazione online di flusso, velocità e livello dell'acqua
2. I parametri di qualità dell'acqua possono essere personalizzati
3. Supporta l'alimentazione CA e CC
4. Supporta corrente 4-20 mA
5. Connettività del sensore multicanale
6. Custodia standard, montaggio a parete o su guida DIN35

Il prodotto misura la portata secondo il principio dell'effetto Doppler a ultrasuoni e può misurare il livello e la temperatura dell'acqua attraverso il sensore di pressione. Il guscio adotta plastica in PVC, che può impermeabilizzare e sigillare efficacemente.

• Per comunicare con il computer portatile vengono utilizzati il ​​protocollo di comunicazione Modbus e il bus RS485.

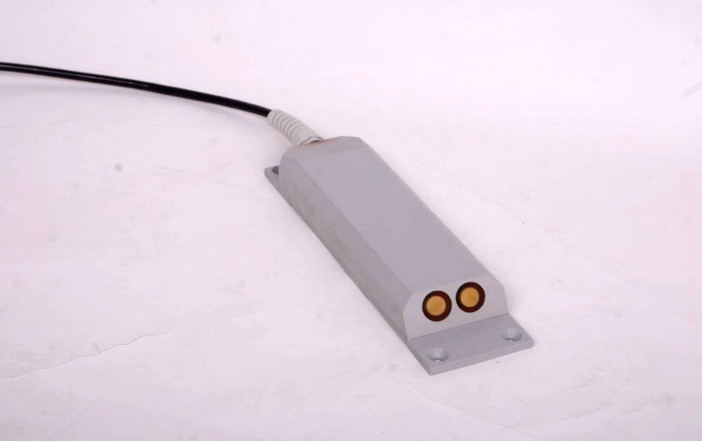

• Il dispositivo sensore subacqueo è facile da installare. Con dispositivo fisso con base in metallo, facile installazione.
• Tutta l'apparecchiatura adotta un design elettronico, un'ampia tensione di alimentazione, un basso consumo energetico, nessuna parte meccanica. Presenta i vantaggi di misurazione e stabilità accurate, alta affidabilità e forte anti-interferenza.
• Una vasta gamma di applicazioni. Può essere applicato in vari ambienti acquatici, dall'acqua pura all'acqua del fiume Giallo.

Principio del flussometro Doppler: quando la sorgente ultrasonica e l'osservatore si muovono relativi, la frequenza ricevuta dall'osservatore sarà diversa dalla frequenza della sorgente ultrasonica. Pertanto, le piccole particelle e bolle che si muovono con l'acqua rispetto al trasduttore ultrasonico cambieranno anche la frequenza di ricezione del trasduttore e aumenteranno con l'aumento della velocità di movimento della sospensione nell'acqua. Pertanto, viene misurato lo spostamento della frequenza Doppler e viene misurata la velocità del flusso dell'acqua nel punto del misuratore di corrente Doppler. Questo viene moltiplicato per l'area della sezione trasversale del canale per ottenere le informazioni sul flusso.

Poiché la misurazione del flusso Doppler utilizza la velocità di propagazione del suono nell'acqua e la velocità di propagazione del suono nell'acqua è strettamente correlata alla temperatura dell'acqua, il dispositivo dispone di un sensore di temperatura integrato per misurare la temperatura e quindi correggere la velocità del suono.

La misurazione della profondità del livello utilizza un sensore di pressione per misurare la distanza tra la posizione del sensore di velocità del flusso e il livello del liquido.

• Tipi di misura: velocità puntuale, livello del liquido, temperatura, portata
• Classe di protezione: IP68
• Metodo di misurazione: online
• Principio di misura: metodo Doppler acustico, metodo dell'area di velocità
• Alimentazione: batteria, energia solare, rete elettrica
• Segnale di uscita: Modbus RS485
• Contenuto del segnale di uscita: velocità puntuale, flusso istantaneo, flusso cumulativo, livello dell'acqua, temperatura
• Segnale di uscita (alimentazione esterna): 4~20 mA
• 4~20 mA Contenuto del segnale di uscita: flusso istantaneo
• Requisiti del pH del liquido: pH 6~8
• Requisito di pressione del liquido: 1 atmosfera standard in ambiente naturale
• Consumo energetico in funzionamento continuo: 12 V*65 mA=12 V*0,065 A≈0,8 W
