Luogo di origine: | porcellana |
Marca: | Kacise |
Certificazione: | CE |
Numero di modello: | KLD803 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cartone |
Tempi di consegna: | 3-8 giorni del lavoro |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 1000PCS al mese |
Medium: | forte liquido corrosivo, vapore, schiuma | Campo di misura: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Collegamento trattato: | ≥ DN50 della flangia | Temperatura trattata: | -40~130℃ |
Pressione trattata: | -0.1~2.5MPa | Dimensione dell'antenna: | antenna di lente di 34mm |
Materiale dell'antenna: | PTFE | Accuratezza: | ±2mm per inferiore a 35m (5mm per gamma 35m-100m) |
Classe di protezione: | IP67 | Frequenza concentrare: | 80GHz |
Angolo di lancio: | 3° | Alimentazione elettrica: | DC24V / AC220V |
Intelaiatura: | Alluminio/acciaio inossidabile | Uscita del segnale: | 4… 20mA/HART protocol/RS485 |
Evidenziare: | Indicatore di livello dell'anti radar di corrosione di PTFE,Trasmettitore livellato del piccolo radar dell'angolo morto,Indicatore di livello del radar IP67 |

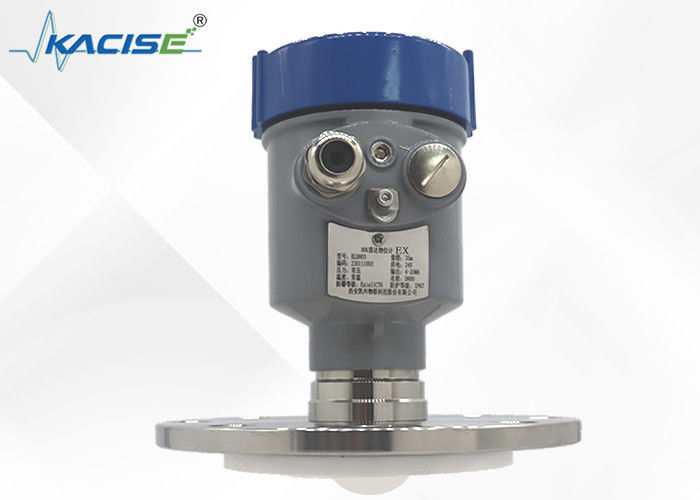

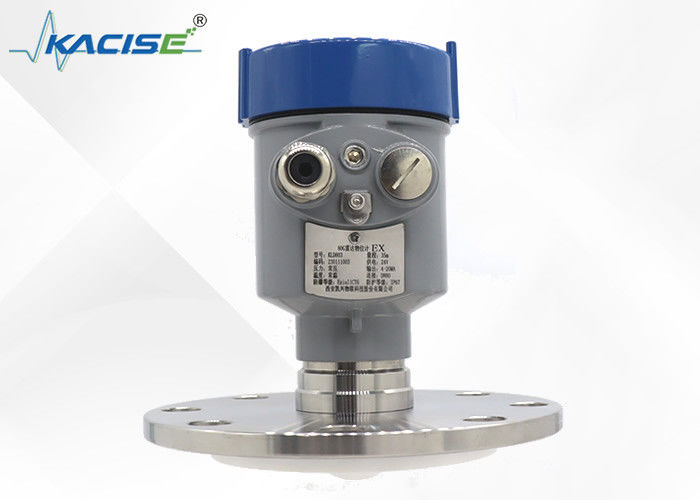

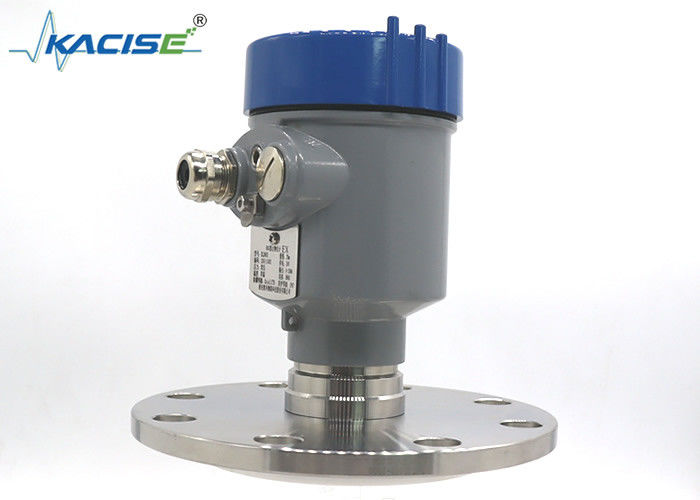

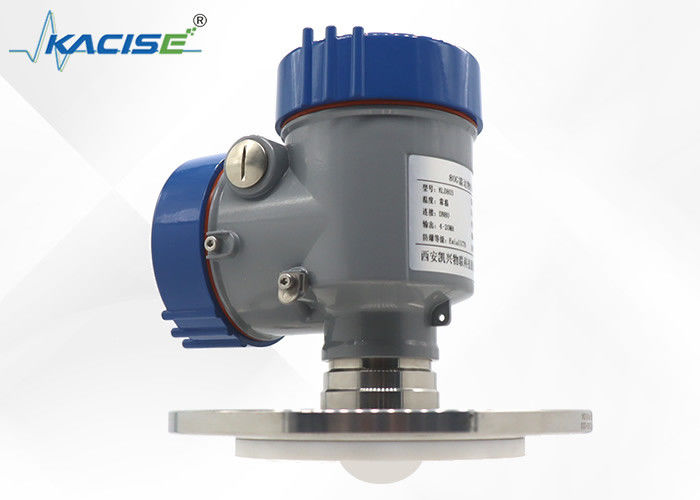

Indicatore di livello del radar anticorrosivo di KLD803 PTFE con il piccolo angolo morto
Introduzione
L'indicatore di livello del radar di serie KLD800 è uno strumento di misura del livello del radar di 80G FM CW con una più grande distanza di misurazione. L'antenna più ulteriormente è ottimizzata ed il nuovo microprocessore veloce può eseguire l'analisi del segnale e l'elaborazione ad un tasso più alto, di modo che lo strumento può essere utilizzato per la misura dei solidi ambientali quali temperatura elevata ed alta pressione.
Caratteristica
1. Misura continua ed accurata
dovuto le caratteristiche di misura dell'indicatore di livello del radar, non sarà colpito dall'ambiente ed ha una vasta gamma di applicazioni. È misura senza contatto, non contatta la superficie del medium e può misurare esattamente e rapidamente i media differenti. La sonda è appena colpita dalla temperatura, dalla pressione, dal gas, ecc.
2. Ha la funzione di soppressione dell'eco di interferenza
Gli echi di interferenza causati dai giunti ed il rumore di alimentazione o di scarico all'interno della gamma del fascio dell'indicatore di livello del radar possono essere soppressi automaticamente tramite il controllo logico sfocato interno.
3. Risparmio energetico accurato e sicuro
L'indicatore di livello del radar può misurare sotto vuoto e pressione ed è accurato e sicuro. Può essere senza alcune restrizioni, applicabili alle varie occasioni. Le proprietà chimiche e meccaniche dei materiali utilizzati nell'indicatore di livello del radar sono abbastanza stabili ed i materiali possono essere riciclati, che è estremamente rispettoso dell'ambiente.
4. Nessun manutenzione e forte operabilità
Quasi indisturbato, nessun contatto diretto con il medium di misurazione, può essere utilizzato in quasi tutti i tipi di occasioni, quali la misura di vuoto, misura livellata liquida o misura livellata materiale, ecc. dovuto l'uso dei materiali avanzati, è durevole al prodotto chimico ed alle condizioni fisiche estremamente complessi e può fornire i segnali analogici o digitali stabili accurati, operabili, a lungo termine del livello.
5. Manutenzione facile e funzionamento semplice
L'indicatore di livello del radar ha funzioni dell'allarme e di auto-diagnosi dell'errore. Analizzi l'errore secondo il codice di errore richiamato dal modulo dell'esposizione dell'operazione, determini l'errore a tempo ed eliminarlo, rendendo la manutenzione e la calibratura più convenienti ed accurate ed accertandosi del funzionamento normale dello strumento.
6. La vasta gamma delle applicazioni, può misurare quasi tutti i media
Dalla forma del corpo del carro armato, l'indicatore di livello del radar può misurare il livello liquido di carri armati sferici, di carri armati orizzontali, di carri armati cilindrici, di carri armati cilindrici del cono, ecc.; dalla funzione del carro armato, può misurare il livello liquido di serbatoi e di serbatoi di compensazione. , tubi di a microonde e tubi di esclusione per misurare il livello liquido; dal medium misurato, può misurare il liquido, le particelle, i residui, ecc.
Medium | forte liquido corrosivo, vapore, schiuma |
Campo di misura | 0.1m~10/20/30/60/100m |
Collegamento trattato | ≥ DN50 della flangia |
Temperatura trattata | -40~130℃ |
Pressione trattata | -0.1~2.5MPa |
Dimensione dell'antenna | antenna di lente di 34mm |
Materiale dell'antenna | PTFE |
Accuratezza | ±2mm (gamma inferiore a 35m) ±5mm (gamma fra 35m e 100m) |
Classe di protezione | IP67 |
Frequenza concentrare | 80GHz |
Angolo di lancio | 3° |
Alimentazione elettrica | /DC24V bifilare |
/DC12 a quattro vie ~24V | |
/AC220V a quattro vie | |
Intelaiatura | acciaio inossidabile di alluminio/ |
Uscita del segnale | bifilare: protocollo 4… 20mA/HART |
a quattro vie: 4… 20mA/RS485 Modbus |
Dimensione del prodotto
Unità nel millimetro:
Metodo dell'installazione
Installazione della flangia
Nel usando l'installazione della flangia, la distanza minima fra lo strumento ed il carro armato
la parete dovrebbe essere 200mm.
①piano di riferimento
②centro della nave o asse della simmetria
Sollevamento dell'installazione
L'onda di radar è un formulario speciale dell'onda elettromagnetica. L'indicatore di livello del radar usa la prestazione speciale dell'onda elettromagnetica per individuare il livello materiale. Le onde elettromagnetiche possono penetrare le fonti di interferenza quali il vapore e la polvere dello spazio e facilmente sono riflesse quando incontra gli ostacoli. Migliore la conducibilità del medio misurato o del maggior la costante dielettrica, migliore l'effetto di riflessione del segnale di eco.
Più alta la frequenza dell'onda di radar, del più piccolo l'angolo di lancio, del maggior l'energia (flussi magnetici o intensità di campo) per unità di superficie, del più piccolo l'attenuazione dell'onda e del migliore l'effetto di misura dell'indicatore di livello del radar.
Problemi che dovrebbero essere pagati l'attenzione in installazione
(1) quando misura i materiali liquidi, l'asse del sensore è perpendicolare alla superficie del medium; nel misurare i prodotti solidi, il sensore dovrebbe essere inclinato ad un determinato angolo perché il medium solido ha un angolo della pila.
(2) evita il porto dell'alimentazione per evitare le riflessioni false.
(3) il sensore non dovrebbe essere installato nel centro del carro armato incurvato (gli echi falsi ricevuti dal sensore saranno migliorati altrimenti), né può essere molto vicino installato alla parete del carro armato e la posizione di installazione dovrebbe essere 1/2 del raggio del carro armato.
(4) Avoid che installa nei posti con le forti correnti parassite. Per esempio: dovuto la mescolatura o la reazione chimica forte, ecc., è raccomandato per utilizzare la guida d'onda o il tubo di esclusione per la misura.
(5) se il sensore è installato sul tubo, l'antenna deve sporgere dal tubo. L'antenna di corno sporge almeno 10mm dall'adattatore. Le antenne di Rod assumono la direzione delle lunghezze fino a 100 o 250mm. Assuma la direzione del diametro di 250mm. Il metodo di aumento del diametro del tubo di collegamento può essere adottato per ridurre l'eco di interferenza generato dal tubo di collegamento.
