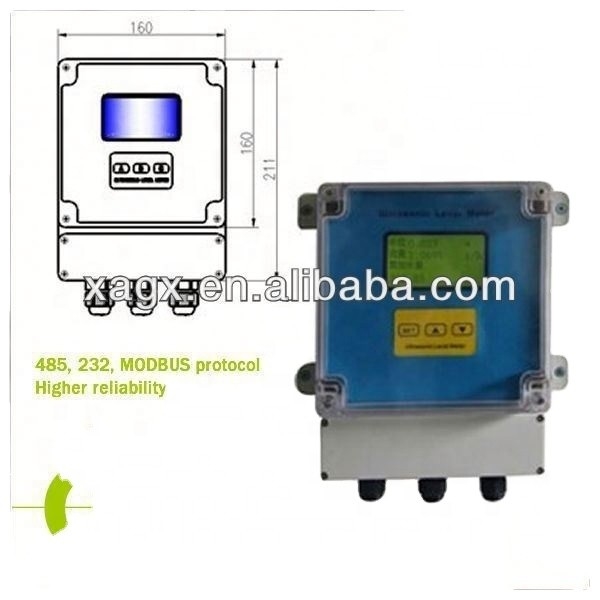

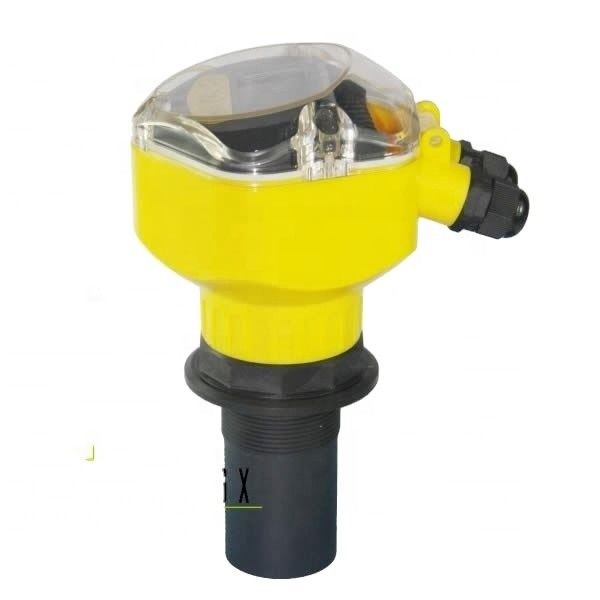

Trasduttore ad ultrasuoni ad immersione intelligente a basso costo con misurazione senza contatto e supporto al protocollo Modbus

1. Come funzionano i sensori di livello a ultrasuoni?

Un impulso sonoro ultrasonico viene emesso periodicamente dalla base del trasduttore. L'impulso viaggia attraverso l'aria, si riflette nel mezzo di processo sottostante e ritorna al trasduttore. Il sensore misura il tempo di impulso del volo tra la generazione del suono e la ricezione e lo traduce in distanza o altezza del livello del liquido all'interno della nave.

2. Quali sono i vantaggi dei sensori di livello a ultrasuoni?

Molti liquidi applicativi hanno caratteristiche impegnative che influiscono negativamente sulle prestazioni dei sensori di tipo a contatto, sulla manutenzione e/o sui costi di sostituzione. Gli esempi includono liquidi corrosivi, coprenti, incrostanti, viscosi e sporchi. I sensori a ultrasuoni sono senza contatto e quindi impermeabili a queste caratteristiche.

3. Cosa dovrei evitare con i sensori di livello a ultrasuoni?

Le variabili applicative da evitare con gli ultrasuoni sono schiuma estrema, vapore, turbolenza o installazione in raccordi alti con montanti stretti. Schiuma, vapore e turbolenza possono assorbire e/o deviare una parte sostanziale del segnale di ritorno. I raccordi per montanti alti possono disturbare il percorso del segnale acustico. La scelta e l'installazione adeguate del prodotto sono importanti.

4. Come posso selezionare la migliore gamma di misuratori di livello con sensori a ultrasuoni intelligenti della serie GXUM per ottenere prestazioni ottimali?

Seleziona una gamma di misuratori di livello con sensori a ultrasuoni intelligenti della serie GXUM che copre l'altezza del serbatoio con un margine di almeno il 25%. Nelle applicazioni difficili con schiuma leggera, vapore e/o turbolenza, selezionare una gamma di sensori che sia il doppio dell'altezza del serbatoio. Il sensore aggiuntivo migliorerà le prestazioni in tali condizioni.

5. Cosa rappresenta il segnale 4-20 mA?

Il 4-20 mA rappresenta la distanza di misurazione del sensore. Il setpoint da 4 mA è normalmente posizionato vicino al fondo del serbatoio vuoto o alla massima distanza di misurazione dal sensore. Il punto di regolazione di 20 mA è normalmente posizionato vicino alla parte superiore del serbatoio pieno o alla distanza di misurazione più breve dal sensore. Il sensore genererà proporzionalmente un segnale da 4 mA quando il serbatoio è vuoto e un segnale da 20 mA quando il serbatoio è pieno.
