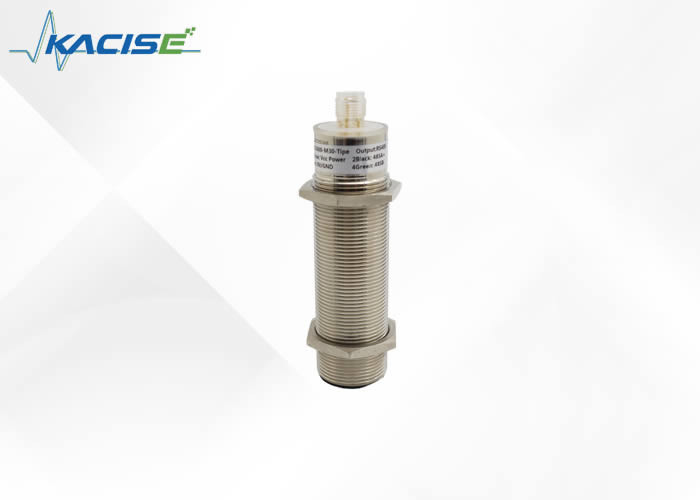

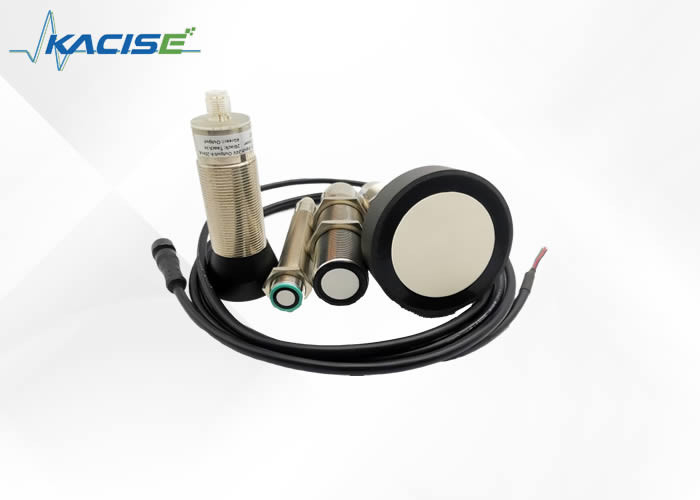

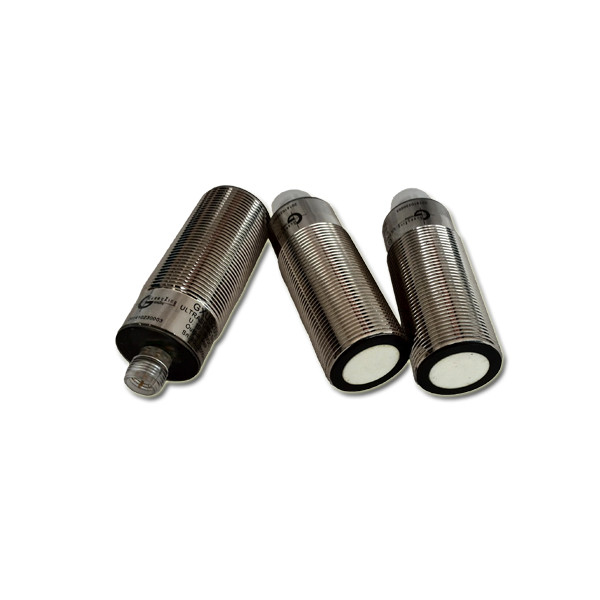

2024 nuovo sensore di livello dell'acqua ad ultrasuoni progettato con distanza di misurazione 100 mm-5000 mm
Caratteristiche
- Compatibile con i molti tipi di questo prodotto simile.
- Alta sensibilità
- Le letture possono verificarsi fino a ogni 33 mS (30 Hz) entro 3 metri o fino a ogni 80 ms (12,5 Hz) entro 10 metri.
- Il funzionamento in modalità libera può misurare continuamente e fornire informazioni sul ranger
- Alimentazione 9V-28V con assorbimento medio di corrente molto basso
- Tipo di uscita multitipo come analogico (40-20 mA, 0/1-5 V, 0/1-10 V), RS485, Can bus.
- Il sensore funziona a 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz
Breve introduzione del nuovo sensore a ultrasuoni progettato nel 2018
Questo sensore fornisce rilevamento e portata a corto e lungo raggio, in un alloggiamento compatto e robusto in PVC o acciaio inossidabile, progettato per soddisfare il grado di protezione IP67 contro le intrusioni d'acqua. L'alimentazione da 9,0 V-28 V rileva oggetti da 0,1 metri a 10 metri e fornisce informazioni sulla portata del sonar da 0,25 metri a 10 metri con una risoluzione di 0,001 metri o 0,01 metri. I formati di uscita dell'interfaccia inclusi sono uscita a larghezza di impulso, uscita in tensione analogica, uscita in corrente 0/4-20 mA, uscita NPN/PNP e uscita RS485,RS232 modbus-RTU e modbus-ASCII supportate.
Parametri
| Specifiche generali |
| Distanza di rilevamento 100,4000 mm |
| Campo di regolazione 100.4000mm |
| Area inutilizzabile 0,200 mm |
| Piastra segnale standard 100 mm×100 mm |
| Frequenza del trasduttore Circa 112kHz |
| Ritardo di risposta Circa 195 ms |
| Indicatori/Mezzi operativi |
| LED blu Accensione |
LED giallo Indicazione dello stato di commutazione
Lampeggiante: oggetto funzione del programma rilevato |
LED rosso rosso fisso: errore rosso,
Lampeggiante: funzione del programma, oggetto non rilevato |
| Specifiche elettriche |
| Tensione operativa UB10,30 V CC, ondulazione 10% ss |
| Consumo energetico P0≤900 mW |
| Produzione |
| Tipo di uscita uscita analogica 0,10 V |
| Campo di valutazione della risoluzione [mm]/4000, ma ≥ 0,35 mm |
| Deviazione della curva caratteristica ≤0,2% del valore di fondo scala |
| Precisione di ripetizione ≤0,1% del valore di fondo scala |
| Impedenza di carico 0,500 Ohm |
| Influenza della temperatura ≤2% dal valore di fondo scala |
| Condizioni ambientali |
| Temperatura ambiente -25,70°C |
| Temperatura di stoccaggio -40,85°C |
| Specifiche meccaniche |
| Grado di protezione IP67 |
| Collegamento Connettore M12x1,4-PIN |
| Materiale Custodia Ottone, nichelato |
Trasduttore Miscela di resina epossidica e sfera cava di vetro;
Schiuma di poliuretano |
| Peso 60 g |
Sincronizzazione esterna
Il sensore può essere sincronizzato mediante l'applicazione esterna di una tensione ad onda quadra. Un impulso di sincronizzazione sull'ingresso di sincronizzazione avvia un ciclo di misura. L'impulso deve avere una durata superiore a 100 μs. Il ciclo di misura inizia con il fronte di discesa di un impulso di sincronizzazione. Un livello basso > 1 s o un ingresso di sincronizzazione aperto comporteranno il normale funzionamento del sensore. Un livello alto all'ingresso di sincronizzazione disabilita il sensore. Sono disponibili due modalità operative:
1. Più sensori possono essere controllati dallo stesso segnale di sincronizzazione. I sensori sono sincronizzati.
2. Gli impulsi di sincronizzazione vengono inviati ciclicamente ai singoli sensori. I sensori funzionano in modalità multiplex.
Sincronizzazione interna
I collegamenti di sincronizzazione di un massimo di 5 sensori con possibilità di sincronizzazione interna sono collegati tra loro. Quando viene applicata l'alimentazione, questi sensori funzioneranno in modalità multiplex.
Il ritardo della risposta aumenta in base al numero di sensori da sincronizzare. La sincronizzazione non può essere eseguita durante il TEACH-IN e viceversa. I sensori devono essere azionati in modo non sincronizzato per apprendere i limiti di valutazione.
Nota:
Se non viene utilizzata l'opzione di sincronizzazione, l'ingresso di sincronizzazione deve essere collegato a terra (0 V) oppure il sensore deve essere azionato tramite un connettore del cavo V1 (4 pin).
Adeguamento dei limiti di valutazione
Il sensore a ultrasuoni dispone di un'uscita analogica con due limiti di valutazione impostabili. Questi vengono impostati applicando la tensione di alimentazione - UBo +UBall'ingresso TEACH-IN. La tensione di alimentazione deve essere applicata all'ingresso TEACH-IN per almeno 1 s. I LED indicano se il sensore ha riconosciuto il target durante la procedura di TEACH-IN. Il limite di valutazione inferiore A1 viene appreso con -UB, A2 con +UB.
È possibile impostare due diverse funzioni di uscita:
1. Il valore analogico aumenta con l'aumentare della distanza dall'oggetto (rampa ascendente)
2. Il valore analogico diminuisce con l'aumentare della distanza dall'oggetto (rampa di discesa)
I limiti di valutazione possono essere specificati solo entro i primi 5 minuti successivi
Accendere. Per modificare successivamente i limiti di valutazione,
l'utente potrà specificare i valori desiderati solo dopo una nuova accensione.
TEACH-IN rampa di salita (A2 > A1)
- Posizionare l'oggetto al limite di valutazione inferiore
- TEACH-IN limite inferiore A1 con - UB
- Posizionare l'oggetto al limite di valutazione superiore
- TEACH-IN limite superiore A2 con + UB
TEACH-IN rampa di discesa (A1 > A2):
- Posizionare l'oggetto al limite di valutazione inferiore
- TEACH-IN limite inferiore A2 con + UB
- Posizionare l'oggetto al limite di valutazione superiore
- TEACH-IN limite superiore A1 con - UB
Impostazione predefinita
A1: zona inagibile
A2: campo di rilevamento nominale
Modalità di funzionamento: rampa ascendente
Informazioni aziendali
Xi'an Kacise è certificato ISO 9001-2008, GJB 9001B-2009, CE, sicurezza intrinseca antideflagrante e sicurezza isolata antideflagrante, ecc. che garantiscono che i nostri prodotti siano conformi agli standard internazionali.
Da 10 anni siamo specializzati nella produzione di strumenti di misura di pressione, livello e portata e prodotti correlati. Abbiamo personale tecnico e gestionale esperto e, grazie agli sforzi di tutto il nostro staff, siamo diventati un produttore di strumenti di misura professionale e un fornitore di soluzioni. E cerchiamo continuamente di migliorare la qualità del prodotto.
Attualmente, il sensore Kacise è già esportato in America, Spagna, Australia, Cile e altri 20 paesi e regioni e ha ricevuto numerosi feedback favorevoli. Aumentano anche i nostri distributori esteri. Consideriamo "prezzi ragionevoli, tempi di produzione efficienti e un buon servizio post-vendita" come il nostro principio e speriamo di collaborare con più clienti per lo sviluppo reciproco.
I nostri servizi
- La tua richiesta riceverà risposta entro 24 ore.
- Personale ben preparato ed esperto per rispondere a tutte le vostre richieste in un inglese fluente.
- OEM e ODM, possiamo aiutarti a progettare e la tua richiesta verrà inserita nel prodotto.
- La distribuzione è offerta per il tuo design unico e per alcuni dei nostri modelli attuali.
- Protezione della tua area vendita, delle tue idee di design e di tutte le tue informazioni private.
- Gli sconti sono offerti in base alle quantità dell'ordine.
- Forniamo servizi di riparazione a pagamento per danni al contatore non derivanti da problemi di qualità di produzione o danni al contatore che non rientrano nell'ambito della garanzia.
Domande frequenti
-
Q:A quali informazioni è necessario fornirescegli il modello adatto?
UN:Per favore forniscici:campo di applicazione,allineare , segnale di uscita,medio (tipo liquido),
EAlimentazione elettrica,così possiamo scegliere rapidamente il modello e il preventivo.
-
Q:Sei un'azienda commerciale o un produttore?
UN:Siamo un produttore approvato ISO specializzato in strumenti di misura di livello e portata.
Sono disponibili servizi OEM e ODM. Benvenuti a farci visita.
-
Q:Qual è il tuo MOQ?
UN:Per iniziare la nostra cooperazione, l'ordine del campione è accettabile.
-
Q:Qual è la data di consegna?
UN:La data di consegna è di circa 3-15 giorni lavorativi dal ricevimento del pagamento.
-
Q:Quali sono i tuoi termini di pagamento?
UN:Supportiamo T/T, PayPal e garanzia commerciale.
Per gli ordini di produzione di massa, è previsto un deposito anticipato del 30% e un saldo del 70% prima della spedizione.
-
Q:Qual è il metodo di pagamento di Trade Assurance:
UN:È un servizio gratuito che può proteggere i tuoi ordini dal pagamento alla consegna.
E ora disponiamo di 104.000,00 USD di cauzione per garantire i tuoi ordini.
-
Q:Hai una garanzia?
UN:Sì, abbiamo la garanzia di 12 mesi.
