| Luogo di origine: | Shaanxi, Cina |
| Marca: | GX |
| Numero di modello: | GXPS140 |
| Prezzo: | $350.00 - $800.00/pieces |
|---|---|
| Imballaggi particolari: | 1pc/box, molte scatole inscatolano, o hanno personalizzato disponibile. |
| Capacità di alimentazione: | 1000 pezzo/pezzi per Quarto |
| Porto: | Shanghai o altro |
|---|

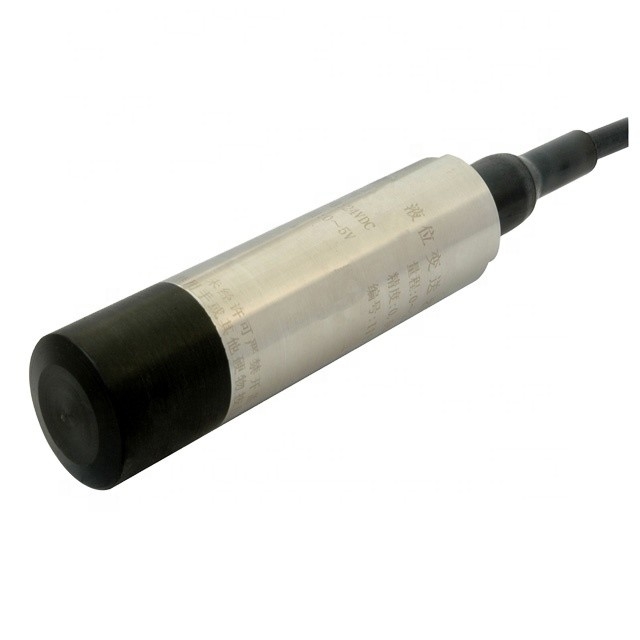

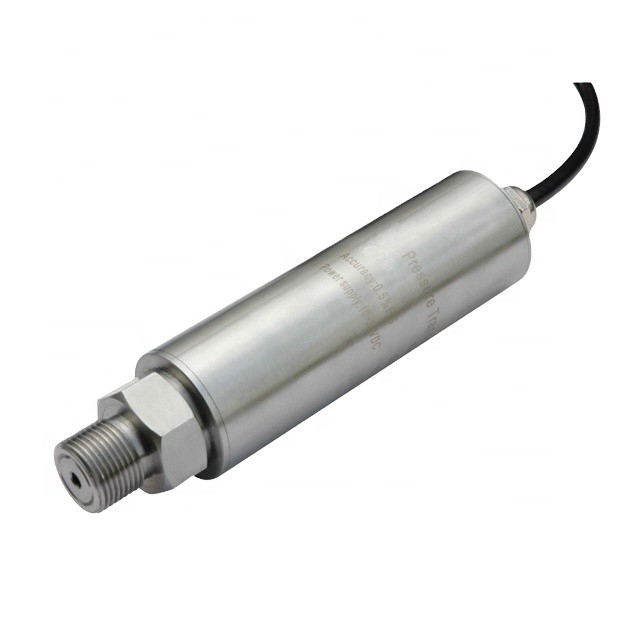

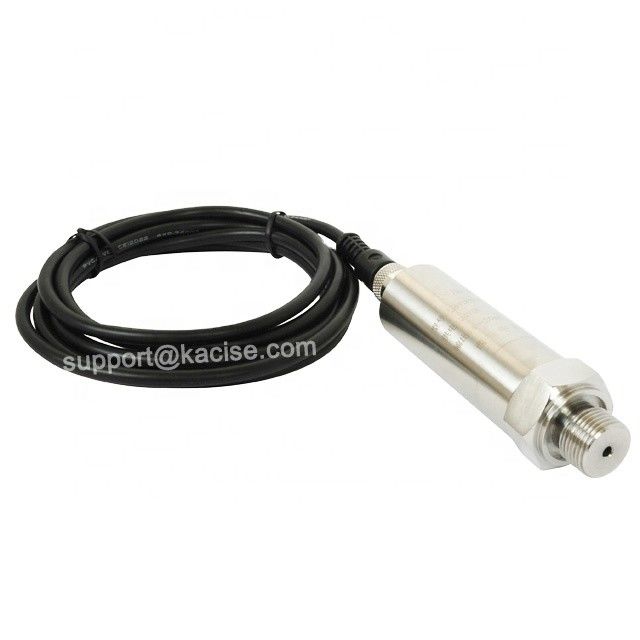

Trasduttore di pressione piezoresistivo micro-MEMS sviluppato in proprio
1. Parametro
Specificità | GXPS140 | |||||
Medio di misura | Liquidi non corrosivi contenenti silicio, acciaio inossidabile, vetro, adesivi isolanti o gas | |||||
Intervalli | 0~1kpa......60mpa | |||||
Accuratezza | ±0,1%FS | ±0,2% FS, | ± 0,5%FS (tipico) | |||
Sovraccarico di pressione | ≥ 150%FS | |||||
Impedanza di ingresso / uscita | 1kΩ~6kΩ | |||||
Stabilità | 00,2% FS/anno (tipico) | |||||
Output a scala completa | 80mvdc±10mvdc | |||||
Fonte di uscita del punto zero | ≤ ± 2mvdc | |||||
Fornitore di alimentazione | 1.5madc,5madc o 9VDC | |||||
Connessione elettronica | Struttura di chiusura e altri | |||||
Coefficiente di temperatura | ±0,03%FS/°C (tipico) | |||||
Intervallo di temperatura compensato | 0~60°C | -25~50°C | 25~125°C | 25~175°C | ||
Intervallo di temperatura di funzionamento | -40°C~200°C | |||||
Connessione di processo | Fuoco di gas e altri | |||||
Materiale di alloggiamento | 1Cr18Ni9Ti | |||||
2. Caratteristica
Self-developed di micro chip di silicio MEMS piezoresistive pressione
Microstruttura, piccolo volume, peso leggero
Ottima stabilità a lungo termine
Ampia gamma di misura
Forte segnale di uscita e capacità anti-interferenza
Performance statiche e dinamiche eccellenti
3. Il profilo
Ricerca sulla dinamica dell'aria
Esperimento motore
Esperimento in galleria del vento
Meccanica dei fluidi
Il trasduttore di pressione WYG4 utilizza la tecnologia di microtrattamento per integrare un elemento sensibile alla piezoresi e utilizza un micro pacchetto delicato.lunghezza non superiore a 25 mmLe dimensioni e le dimensioni possono essere progettate per soddisfare le esigenze particolari del cliente.Campi di applicazione: ricerca sulla dinamica dell'aria, sperimentazione di aeromobili e motori, sperimentazione in galleria del vento, sperimentazione di meccanica dei fluidi e idraulica, sperimentazione di idroturbine e di munizioni subacquee, applicazione biomedica,onda d'urto di esplosioni chimiche e nucleari e così via.
4- Connessione.
Connessione | Colore del filo |
Potenza + | Rosso |
Potenza | Giallo |
Potenza2 | Bianco |
Segnale + | Blu |
Segnale | Verde |
5. Dimensione
6Guida.
GSPS140 | Trasduttore di micro pressione | ||||||
| Distanza | [X~X] KPa/Mpa | |||||
| Indice | Tipo di pressione | |||||
G | Diametro | ||||||
A | Assoluto | ||||||
| Indice | Accuratezza | |||||
A | ±0,1%FS | ||||||
B | ±0,2%FS | ||||||
C | ±0,5%FS | ||||||
| Indice | Intervallo di temperatura compensato | |||||
T1 | (0°C ~ 70°C) Temperatura normale. | ||||||
T2 | (25°C-150°C) Medio | ||||||
T3 | (25°C~175°C)Alto | ||||||
| Indice | Connessione di processo | |||||
P6 | Nozzolo del gas | ||||||
PZ | Personalizzato | ||||||
| Indice | Connessione elettronica | |||||
C4 | Struttura della serratura | ||||||
CZ | Personalizzato | ||||||
GXPS140 | [0~2]MPa | G | B | T1 | PZ | C4 | Tipico |
