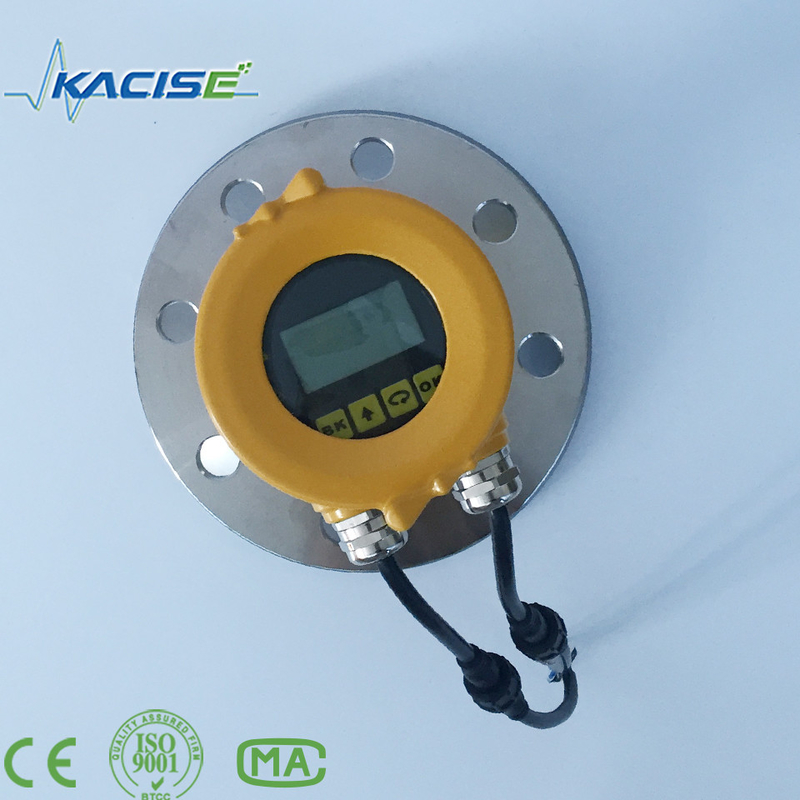

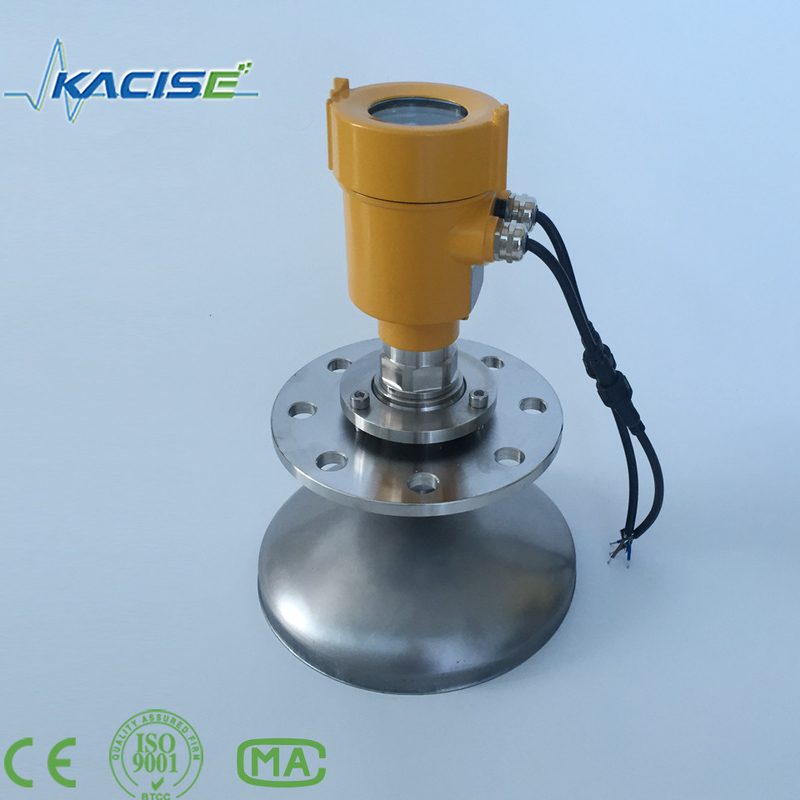

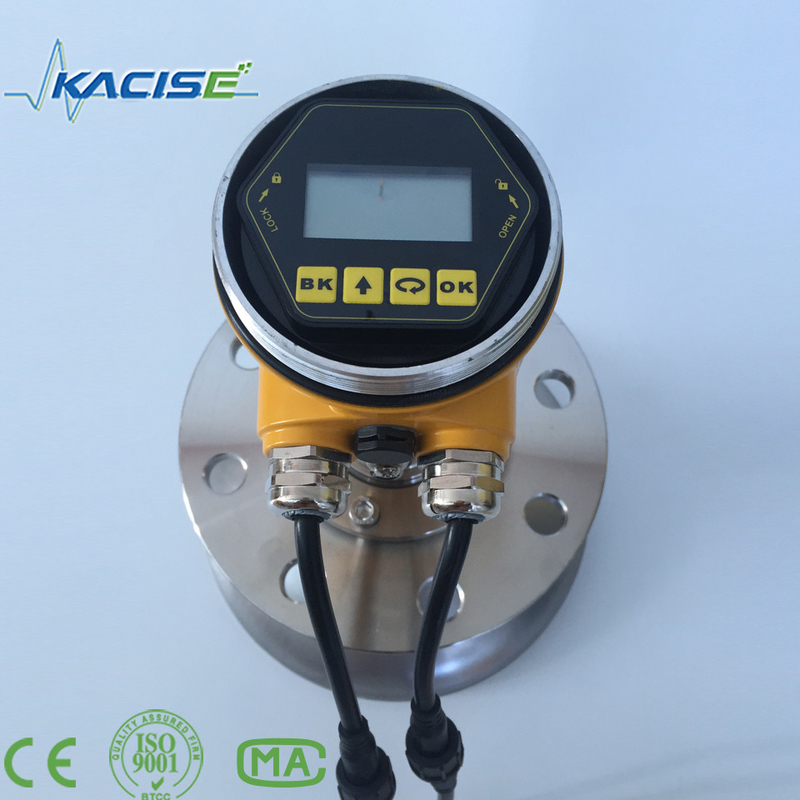

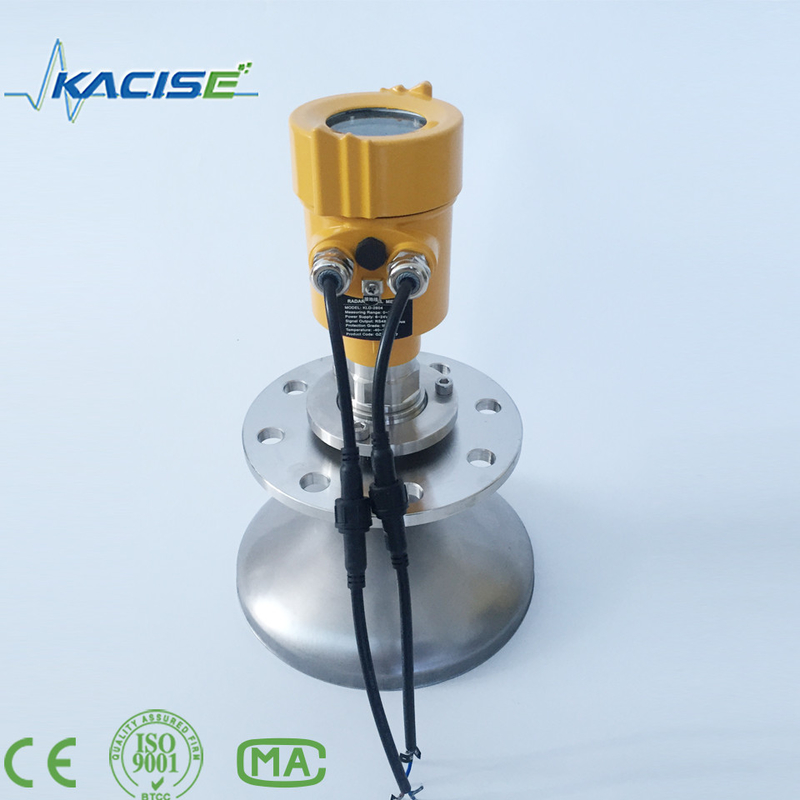

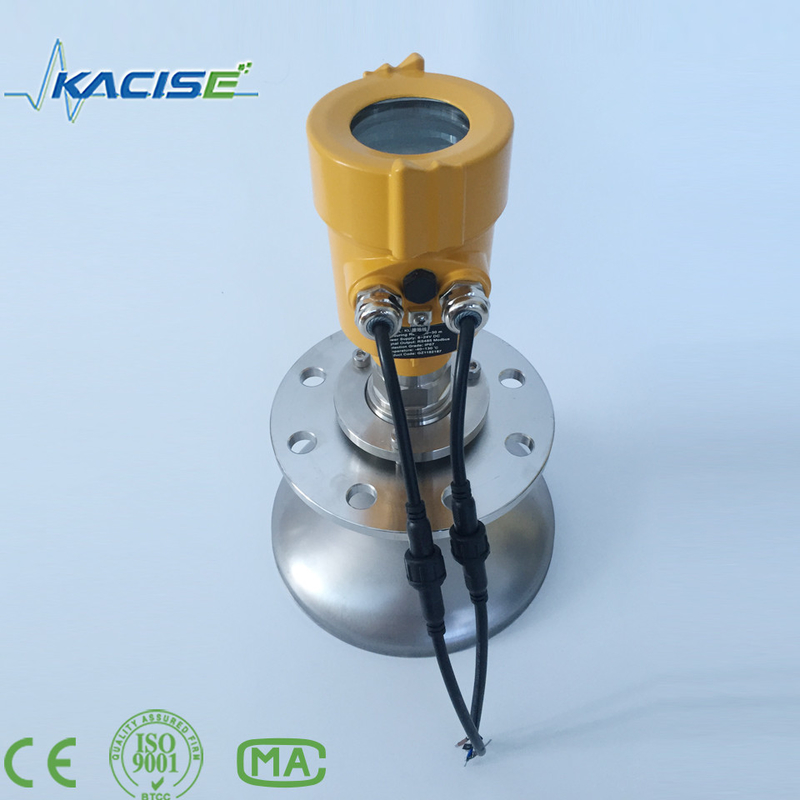

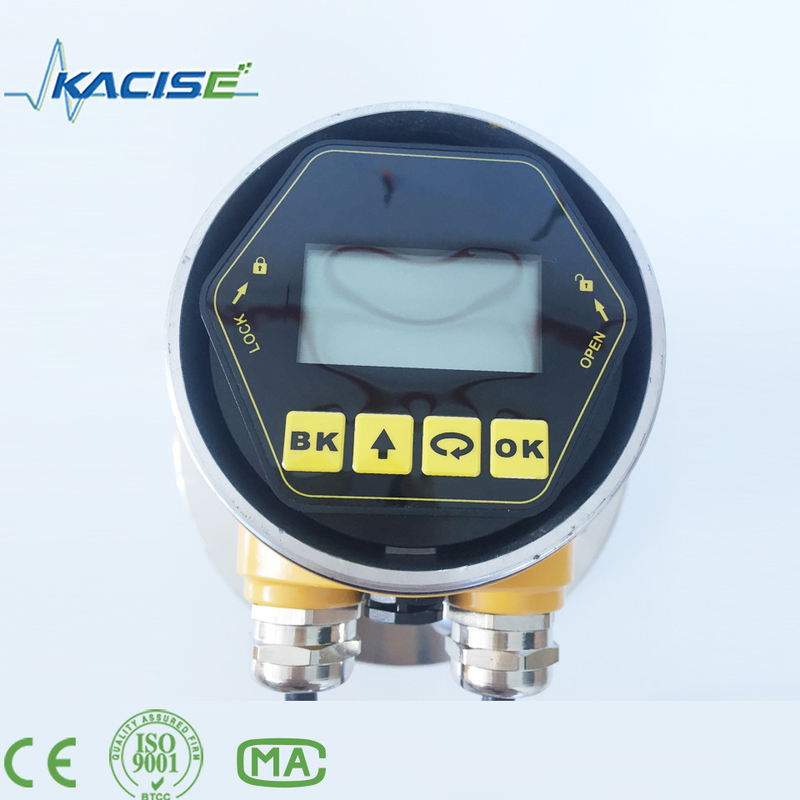

KLD-2604 RS485 Modbus Radare di polvere forte Livello di misura 4 - 20mA con raggio di misura 80m

1- Introduzione generale:

Questa serie di misuratori di livello radar adotta un sensore radar ad alta frequenza 26G. La gamma massima di misurazione può essere fino a 80 metri.Il microprocessore appena sviluppato consente un'analisi e un trattamento dei segnali molto più rapidi, assicurando che l'unità possa essere utilizzata per la misurazione di ambienti complessi come il reattore e il silo solido.

2Principio di funzionamento:

L'antenna radar trasmette un impulso di microonde strette che viene riflesso quando raggiunge la superficie del mezzo testato e poi nuovamente ricevuto dal sistema di antenne.I segnali devono essere trasmessi al circuito elettrico e poi convertiti in segnali di livello.Poiché la velocità di trasmissione del microonde è così veloce, il tempo impiegato per la trasmissione del microonde alla superficie del mezzo testato e poi riflesso indietro è quasi 0.

3. Caratteristiche tecniche:

• Piccole dimensioni dell'antenna, facile da installare; radar senza contatto, senza usura, senza inquinamento.
• Quasi nessuna corrosione, nessun effetto di bolla; quasi non influenzato dal vapore nell'atmosfera, dalle variazioni di temperatura e pressione.
• L'ambiente di polvere grave ha pochi effetti sul lavoro dei contatori ad alto livello.
• Una lunghezza d'onda più breve significa una migliore riflessione per una superficie solida inclinata.
• L'angolo di raggio ridotto e l'energia concentrata migliorano la capacità di eco ed evitano interferenze.
• La piccola area cieca di misurazione significa una misurazione accurata anche per serbatoi di piccole dimensioni.
• Un elevato rapporto segnale/rumore significa buone prestazioni anche in stato di fluttuazione.
• Alta frequenza, la scelta migliore per la misurazione di un mezzo solido e di una bassa costante dielettrica.

4Specificativi tecnici:
