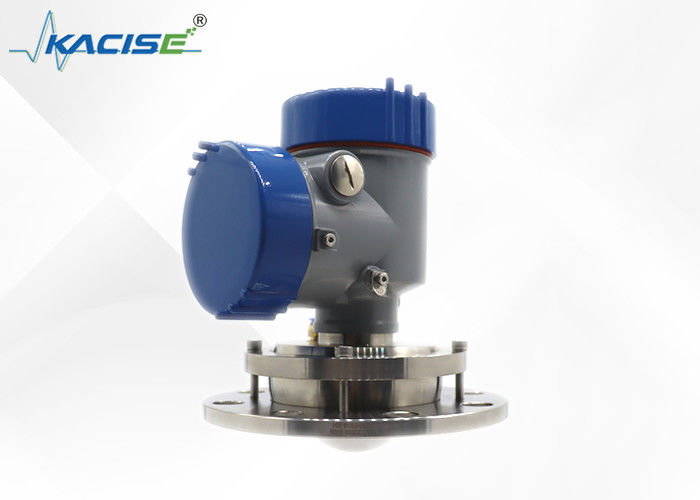

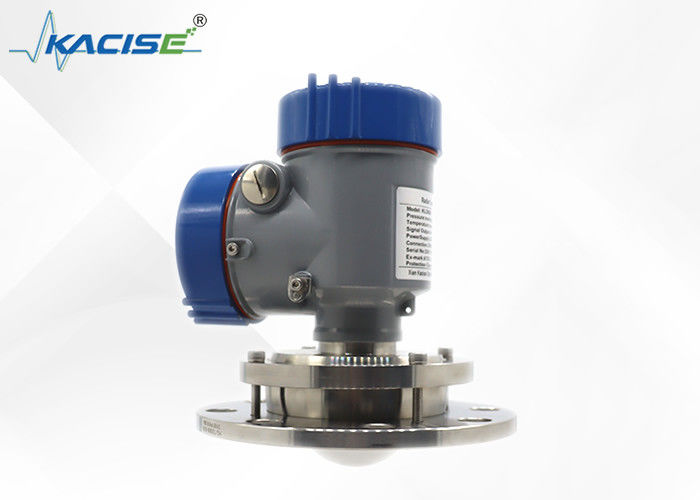

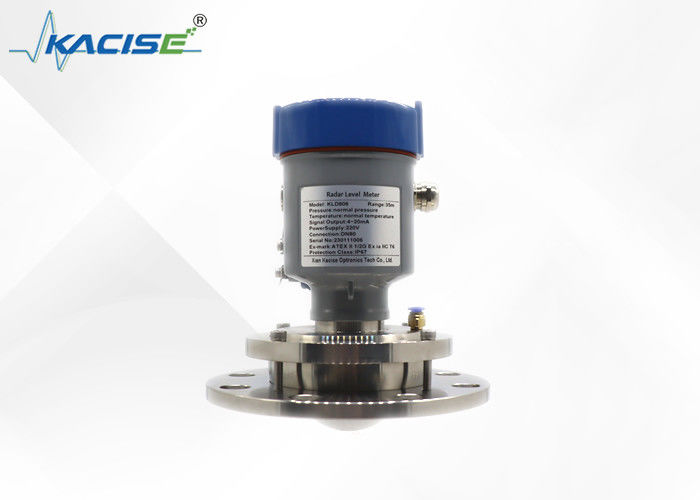

Del radar di KLD806 80G indicatore di livello la forte antenna di lente solida dell'applicazione 76mm della polvere

KLD806 80G Radar Level Gauge applicazione di polvere solida forte antenna di lente da 76 mm


Principio di misura

Il tempo di funzionamento del misuratore di livello radar della serie LKD800 può essere convertito in un segnale di livello da componenti elettronici.Un metodo speciale di estensione del tempo può garantire una misurazione stabile e accurata in tempi molto breviÈ trasmessa e ricevuta da un sistema di antenne mediante l'invio di impulsi a microonde estremamente brevi con energia molto bassa.LKD800 serie radar di livellamento può analizzare con precisione l'eco del livello del materiale anche se le condizioni di lavoro sono complicate e ci sono falsi echi.

Inserire

L'antenna riceve l'impulso di microonde riflesso e lo trasmette al circuito elettronico,e il microprocessore elabora il segnale per identificare l'eco generato dal micro impulso sulla superficie del materialeL'identificazione corretta del segnale di eco è completata da un software intelligente e la precisione può raggiungere il livello millimetrico.La distanza D dalla superficie del materiale è proporzionale al percorso temporale T dell'impulso:
D=C×T/2
dove C è la velocità della luce
Poiché la distanza E del serbatoio vuoto è nota, il livello L è:
L=E-D

Prodotto

È impostato inserendo l'altezza del serbatoio vuoto E (= punto zero), l'altezza del serbatoio completo F (= scala completa) e alcuni parametri di applicazione,e i parametri di applicazione adattano automaticamente lo strumento all'ambiente di misuraCorrispondente ad una potenza di uscita di 4-20 mA.
Medio di applicazione:
L'indicatore di livello radar della serie LKD800 è adatto per la misurazione continua senza contatto del livello di liquido, liquame e materiale granulare.È adatto per le occasioni con grandi variazioni di temperatura e pressione e la presenza di gas inerti e volatilizzazione.
Esso adotta il metodo di misura dell'impulso a microonde e può funzionare normalmente nella banda di frequenza industriale.e può essere installato in vari contenitori o tubi metallici e non metallici, senza danneggiare il corpo umano e l'ambiente.




- Sì.
Caratteristica

Il radar a onde millimetriche, la precisione di misura può raggiungere fino a ±2 mm, e la zona cieca di misurazione minima è di 0,05 m.
La dimensione più piccola dell'antenna soddisfa la misurazione di più condizioni di lavoro.
- una varietà di antenne a lente, angoli di lancio più piccoli, energia più concentrata, segnali di eco più forti e maggiore affidabilità rispetto ad altri prodotti radar nelle stesse condizioni industriali e minerarie.
- ha una maggiore penetrazione e può essere utilizzato normalmente in caso di adesione e condensazione.
L'intervallo del segnale dinamico è più ampio e la misurazione dei media a bassa costante dielettrica è più stabile.
¢ modalità di misurazione multiple, risposta radar in modalità di misurazione rapida

Specifica tecnica e selezione dei modelli


Connessione
