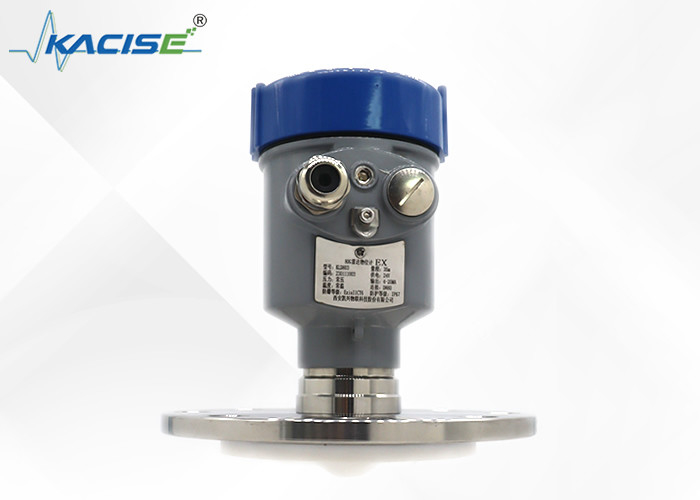

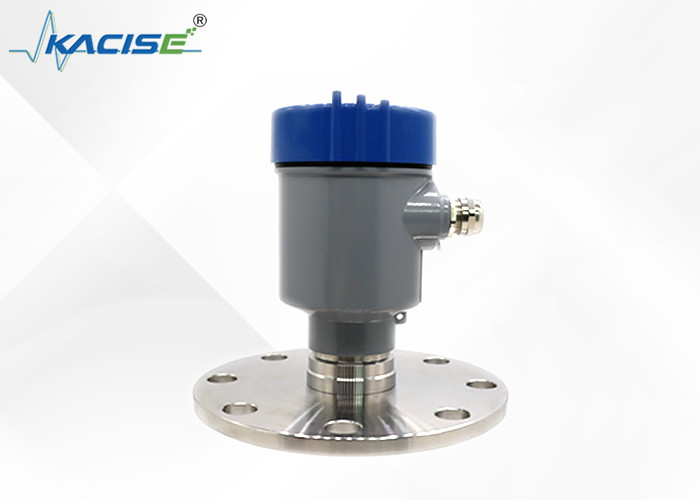

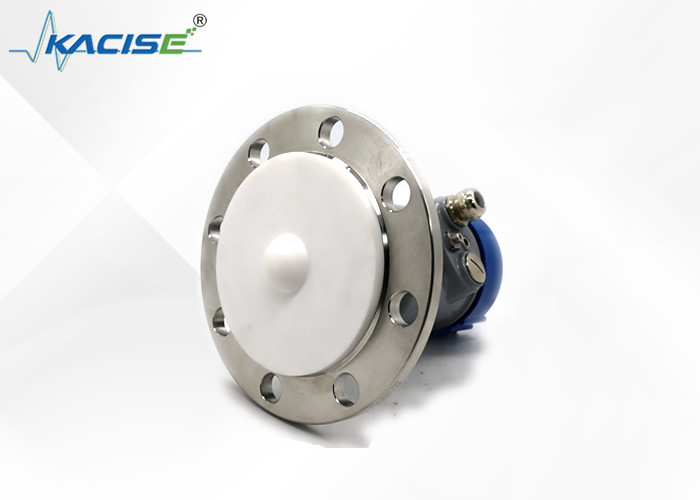

Indicatore di livello del radar dell'antenna di lente di KLD803 PTFE 34mm per la forte schiuma liquida corrosiva del vapore

indicatore di livello del radar dell'antenna di lente di 80G PTFE 34mm per forte liquido corrosivo, vapore, schiuma

Principio

KLD800 l'indicatore di livello del radar di serie 80G adotta la tecnologia a modulazione di frequenza dell'onda continua (FMCW). L'antenna emette un segnale di radar ad alta frequenza di FM e la frequenza del segnale di radar aumenta linearmente. Il segnale di radar trasmesso è ricevuto dalla stessa antenna dopo la riflessione mediante il medium misurato. Allo stesso tempo, la differenza di frequenza fra la frequenza trasmessa del segnale e la frequenza ricevuta del segnale è proporzionale alla distanza misurata. Il segnale di differenza raccolto di frequenza è sottoposto alla trasformata di fourier veloce (FFT) ottenere lo spettro dell'eco riflesso e la distanza all'obiettivo da misurare è calcolata in base a questa.

Caratteristica

Il radar dell'onda di millimetro del ⚫, l'accuratezza di misura può raggiungere fino a ±2mm e la zona cieca di misura minima è 0.05m.
Il ⚫ la più piccola dimensione dell'antenna soddisfa la misura delle condizioni di lavoro.
⚫ vari antenne di lente, più piccoli angoli di lancio, energia concentrata, più forti segnali di eco e più alta affidabilità che altri prodotti del radar nelle stesse condizioni nelle miniere industriali e.
⚫ ha più forte penetrazione e può essere usato normalmente nel caso di adesione e di condensazione.
Il ⚫ la gamma dinamica del segnale è più grande e la misura dei media costanti dielettrici bassi è più stabile.
Modi multipli di misura del ⚫, risposta del radar nel modo veloce di misura


Dimensione del prodotto

Diagramma di collegamento dell'installazione:

Principio di funzionamento

L'impulso stretto di microonda dei transmites dell'antenna di radar che sarà riflesso indietro quando raggiunge la superficie del medium provato ancora ed allora ricevuto dal sistema di antenne. I segnali saranno trasmessi al circuito elettrico e poi saranno convertiti in segnali livellati. Poichè la velocità della trasmissione della microonda è così veloce, il tempo usato per la trasmissione per microonde alla superficie del medium ha provato e poi ha riflesso indietro è quasi 0.



Caratteristica tecnica e modello Selections

Requisiti dell'installazione

Nell'installare lo strumento, eviti installarlo sopra l'entrata materiale e provi ad evitare i vari oggetti che colpiscono il segnale, come mescolatura le pagaie, ecc.



Collegamento
