| Luogo di origine: | La Cina |
| Marca: | Kacise |
| Numero di modello: | KLD802 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Imballaggi particolari: | cartone |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100+ |
| Medium: | liquido anti corrosivo, liquido leggermente corrosivo | Campo di misura: | 0.1m~10/20/30/60/100m |
|---|---|---|---|
| Collegamento trattato: | ≥ DN80 della flangia | Temperatura trattata: | -40~110℃ |
| Pressione trattata: | -0.1~1.6MPa | Dimensione dell'antenna: | antenna di lente di 32mm |
| Materiale dell'antenna: | PTFE | Accuratezza: | 、 ±5mm (gamma di ±1mm (gamma inferiore a 35m) fra 35m e 100m) |
| Classe di protezione: | IP67 | Frequenza concentrare: | 80GHz |
| Angolo di lancio: | 3° | Alimentazione elettrica: | DC24V/DC12~24V /AC220V |
| Intelaiatura: | acciaio inossidabile di alluminio/di plastica/ | Uscita del segnale: | 4… 20mA/HART protocol/RS485 Modbus |
| Evidenziare: | indicatore di livello del liquido dell'antenna di lente di 32mm,Indicatore di livello del radar liquido corrosivo,Tipo indicatore di livello del radar IP67 |
||

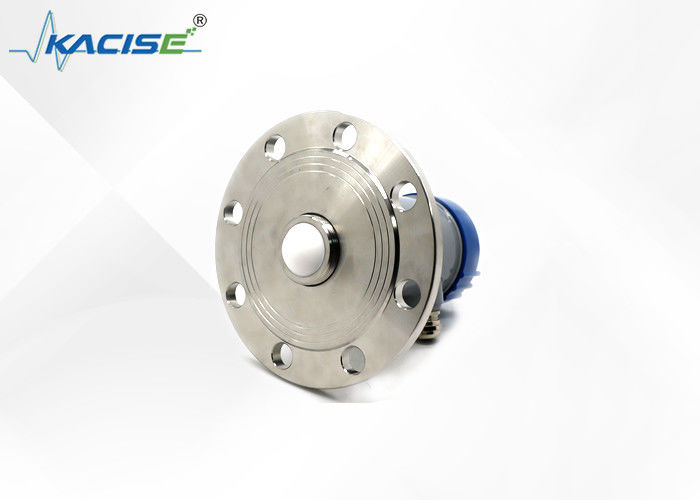

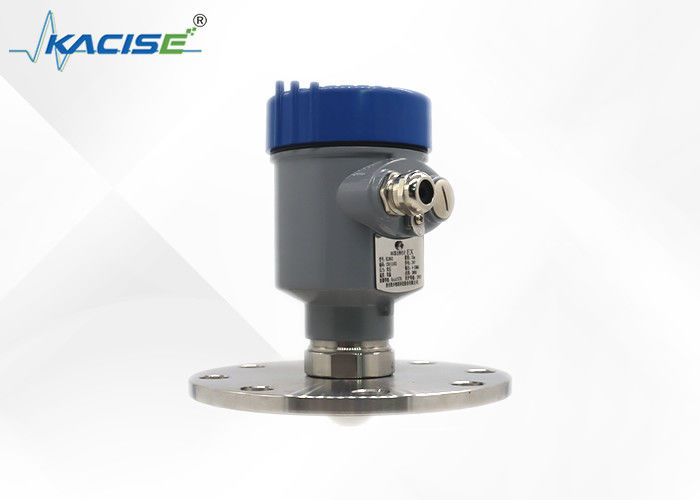

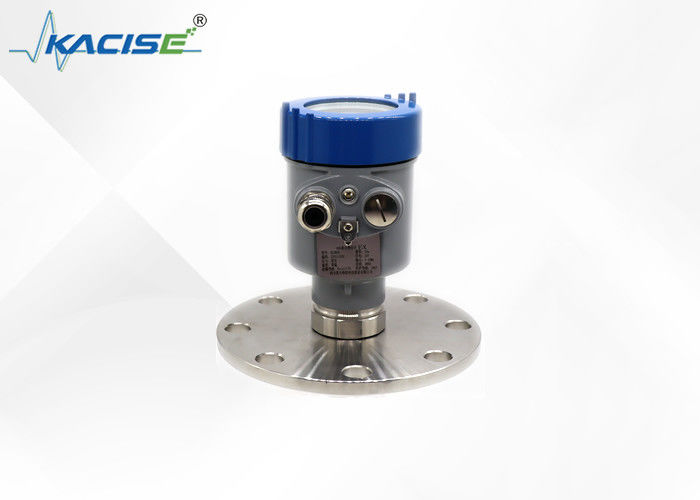

indicatore di livello del radar 80G per KLD802 liquido leggermente corrosivo
Introduzione
KLD800 l'indicatore di livello del radar di serie 80G adotta la tecnologia a modulazione di frequenza dell'onda continua (FMCW). L'antenna emette un segnale di radar ad alta frequenza di FM e la frequenza del segnale di radar aumenta linearmente. Il segnale di radar trasmesso è ricevuto dalla stessa antenna dopo la riflessione mediante il medium misurato. Allo stesso tempo, la differenza di frequenza fra la frequenza trasmessa del segnale e la frequenza ricevuta del segnale è proporzionale alla distanza misurata. Il segnale di differenza raccolto di frequenza è sottoposto alla trasformata di fourier veloce (FFT) ottenere lo spettro dell'eco riflesso e la distanza all'obiettivo da misurare è calcolata in base a questa.
Caratteristica
Il radar dell'onda di millimetro del ⚫, l'accuratezza di misura può raggiungere fino a ±2mm e la zona cieca di misura minima è 0.05m.
Il ⚫ la più piccola dimensione dell'antenna soddisfa la misura delle condizioni di lavoro.
⚫ vari antenne di lente, più piccoli angoli di lancio, energia concentrata, più forti segnali di eco e più alta affidabilità che altri prodotti del radar nelle stesse condizioni nelle miniere industriali e.
⚫ ha più forte penetrazione e può essere usato normalmente nel caso di adesione e di condensazione.
Il ⚫ la gamma dinamica del segnale è più grande e la misura dei media costanti dielettrici bassi è più stabile.
Modi multipli di misura del ⚫, risposta del radar nel modo veloce di misura
|
KLD802
|
Medium: liquido anti corrosivo, liquido leggermente corrosivo |
Installazione
Requisiti dell'installazione
Nell'installare lo strumento, eviti installarlo sopra l'entrata materiale e provi ad evitare i vari oggetti che colpiscono il segnale, come mescolatura le pagaie, ecc.
Nelle condizioni estremamente complesse di lavoro, lo strumento può funzionare normalmente se non c'è ostacolo nell'area con un raggio di 20cm concentrati sul punto dell'installazione.
Diagramma di collegamento dell'installazione:
L'altezza massima H della bobina dell'installazione massima dipende dal diametro D della bobina dell'installazione e dalla dimensione dell'angolo di lancio del prodotto.
Il collegamento troppo lungo dell'installazione colpirà la prestazione del radar.
Dimensioni
Dimensione di rivestimento
Unità nel millimetro:
Produzione:
La tecnologia il Co., srl di optronica di Xi'an Kacise si considera un fornitore e un produttore della soluzione. Offriamo la flessibilità massima e un'offerta costo-ottimizzata per i nostri clienti dell'OEM.
Che cosa potremmo fornire:
La gamma include la versione delle coperture/colore su misura, il tipo del filo (filo di G-Thread/NPT), il software, le stampe, il manuale ed il catalogo su misura. Se siete interessato nell'installazione sul vostro lato, il modulo del radar è di sicuro disponibile.
