Luogo di origine: | La Cina |
Marca: | Kacise |
Certificazione: | CE |
Numero di modello: | KLD802 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cartone |
Tempi di consegna: | 3-8 giorni del lavoro |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 1000PCS al mese |
MEDIUM: | liquido anti corrosivo, liquido leggermente corrosivo | Campo di misura: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Collegamento trattato: | ≥ DN80 della flangia | Temperatura trattata: | -40~110℃ |
Pressione trattata: | -0.1~1.6MPa | Dimensione dell'antenna: | antenna di lente di 32mm |
Materiale dell'antenna: | PTFE | Accuratezza: | ±2mm per inferiore a 35m (5mm per gamma 35m-100m) |
Classe di protezione: | IP67 | Frequenza concentrare: | 80GHz |
Angolo di lancio: | 3° | Alimentazione elettrica: | DC24V / AC220V |
Intelaiatura: | acciaio inossidabile di alluminio/di plastica/ | Uscita del segnale: | 4… 20mA/HART protocol/RS485 |
Evidenziare: | Sensore livellato del radar liquido non corrosivo,Calibro del carro armato del radar IP67,Trasmettitore livellato del radar dell'antenna di lente di PTFE |

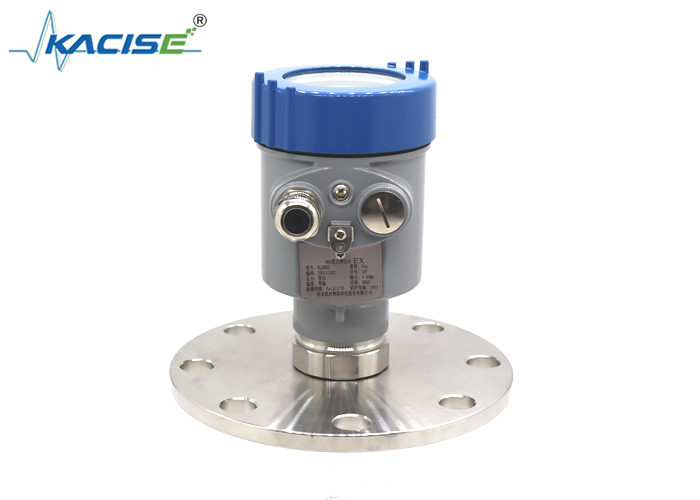

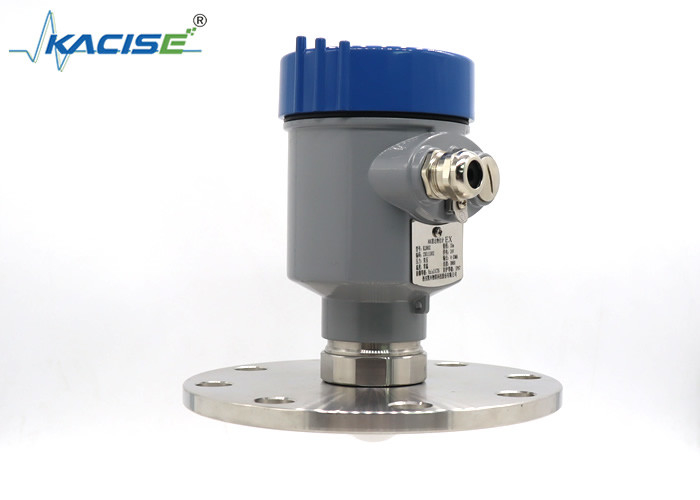

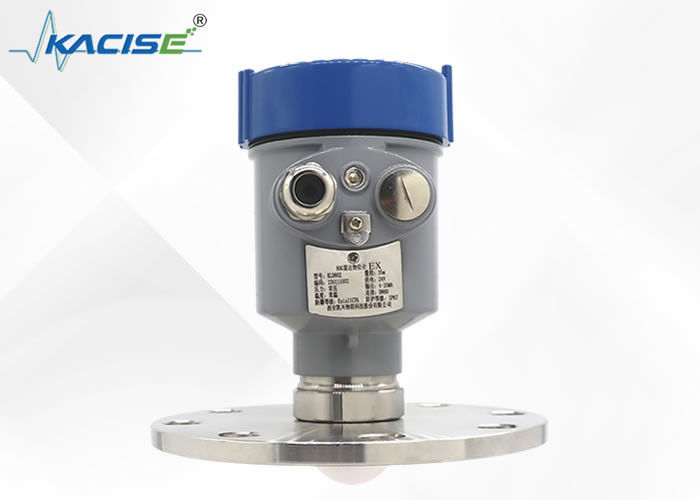

Sensore livellato del radar senza manutenzione KLD802 con l'antenna di lente senza contatto di PTFE per la misura livellata continua
Introduzione
Il sensore livellato del radar 80G adotta la tecnologia a modulazione di frequenza dell'onda continua (FMCW) e trasmette un segnale di radar a modulazione di frequenza continuo ad alta frequenza tramite la sua antenna. Il segnale trasmesso è riflesso mediante il medium ed è ricevuto dall'antenna come echi con differenti frequenze. Il cambiamento nella frequenza è proporzionale alla distanza ed ha convertito in altezza livellata materiale.
KLD800 lo strumento del radar di frequenza ultraelevata di serie 80G usa un metodo senza contatto di misura per misurare il livello di media liquidi e solidi. Misurano un'ampia varietà di media liquidi, anche alle alte pressioni ed alle temperature estreme. Quali la misura solvente, la misura media corrosiva, la misura igienica, ecc. allo stesso tempo, può anche misurare stabile ed attendibilmente i solidi leggeri e pesanti. Neppure la forte polvere ed il rumore, l'adesione e la condensazione non colpiranno i risultati di misura.
Caratteristica
1. Misura senza contatto.
La misura non sarà colpita dai cambiamenti nelle proprietà medie o nei termini trattati, quali la temperatura, la pressione o l'intensità della polvere. La regolazione delle regolazioni è facile, eliminando l'esigenza del riempimento e dello svuotamento dei contenitori, del salvare il tempo durante la partenza dello strumento e del rendere lo strumento virtualmente senza manutenzione.
2. Vasto campo di misura e piccola area cieca
La gamma di misura è 0.1~120m, che soddisfa basicamente le richieste di misura delle condizioni di lavoro in loco.
3. La dimensione dell'antenna è piccola, l'angolo d'apertura è piccolo e l'abilità di focalizzazione è forte
È conveniente per l'installazione in loco del radar. Ha più forte abilità anti-interferenza per l'ambiente dentro il carro armato. Per esempio, sta mescolando, serpentine di riscaldamento, deflettori, ecc. nel carro armato o l'effetto di misura nel tubo diritto è ancora buono.
4. Alta precisione
L'accuratezza può raggiungere ±2mm, che può completamente soddisfare le richieste di accuratezza di non misurare le condizioni con un contatore di lavoro del campo.
5. La lunghezza d'onda del segnale è breve
È migliore per la misura del livello di polvere, particelle ecc.
Medium | liquido anti corrosivo, liquido leggermente corrosivo |
Campo di misura | 0.1m~10/20/30/60/100m |
Collegamento trattato | ≥ DN80 della flangia |
Temperatura trattata | -40~110℃ |
Pressione trattata | -0.1~1.6MPa |
Dimensione dell'antenna | antenna di lente di 32mm |
Materiale dell'antenna | PTFE |
Accuratezza | ±2mm (gamma inferiore a 35m) ±5mm (gamma fra 35m e 100m) |
Classe di protezione | IP67 |
Frequenza concentrare | 80GHz |
Angolo di lancio | 3° |
Alimentazione elettrica | /DC24V bifilare |
/DC12 a quattro vie ~24V | |
/AC220V a quattro vie | |
Intelaiatura | acciaio inossidabile di alluminio/di plastica/ |
Uscita del segnale | bifilare: protocollo 4… 20mA/HART |
a quattro vie: 4… 20mA/RS485 Modbus |
Dimensione del prodotto
Unità nel millimetro:
Metodo dell'installazione
Installazione della flangia
Nel usando l'installazione della flangia, la distanza minima fra lo strumento ed il carro armato
la parete dovrebbe essere 200mm.
①piano di riferimento
②centro della nave o asse della simmetria
Sollevamento dell'installazione
I sensori livellati del radar possono misurare i liquidi, i residui ed i solidi. I sensori livellati del radar ha la pressione e termoresistenza e non saranno colpiti mediante il medium di misura durante la misura ed ha alta accuratezza di misura. In termini di installazione, se può essere usato correttamente ed installato, avrà un buon effetto di misura ed assicura i dati accurati.
Per l'installazione del sensore livellato del radar, dovremmo prestare attenzione a due punti:
Uno è di assicurare all'incidente verticale il livello materiale dopo avere puntato sul livello del materiale di obiettivo e l'altro è di evitare gli echi falsi. Così quando installa, suggeriamo:
1. L'indicatore di livello del radar dovrebbe essere inserito almeno 20CM a partire dalla parete del contenitore, preferibilmente circa 1/6 del diametro del contenitore. Non inserisca l'indicatore di livello del radar sopra il tubo adduttore di presa di acqua e nel centro del contenitore, altrimenti ci saranno molti echi falsi, che interferiranno con la ricezione normale del segnale.
2. Se l'indicatore di livello del radar non può mantenere relativamente una distanza appropriata dalla parete del contenitore dovuto il diametro del contenitore o di altre ragioni, gli echi falsi compariranno sulla parete del contenitore e sull'indicatore di livello del radar quando la distanza è piccola, in modo da sulla ricerca degli errori che è necessario da immagazzinare gli echi falsi per evitare in futuro gli errori.
3. Se il contenitore dell'installazione è concavo o conico, dovete prestare attenzione all'installazione. Quando facendo uso di, il fascio del radar dell'indicatore di livello del radar raggiunge il punto più basso del fondo del carro armato. Se il livello liquido è più basso di questo punto, non può essere misurato. Lo scopo di regolazione del punto più basso è di assicurare l'accuratezza dei dati di misura.
