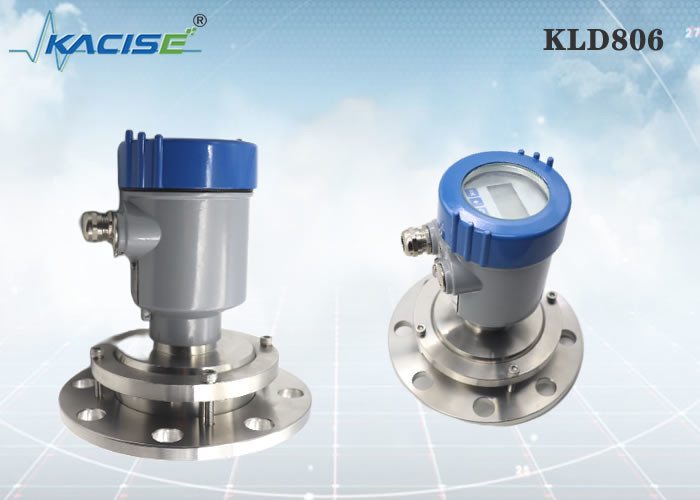

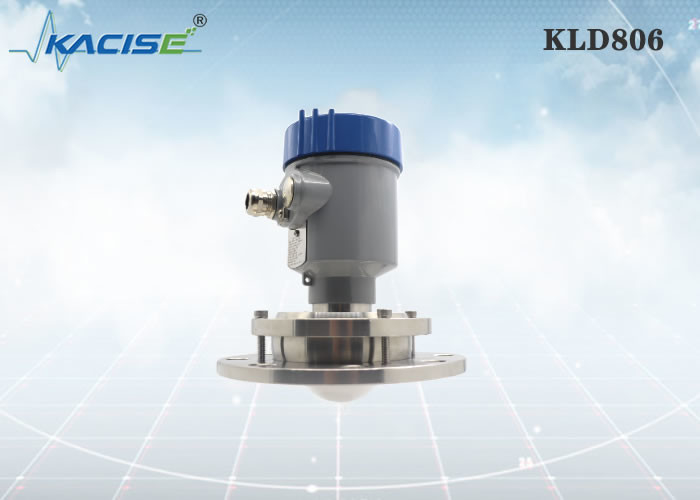

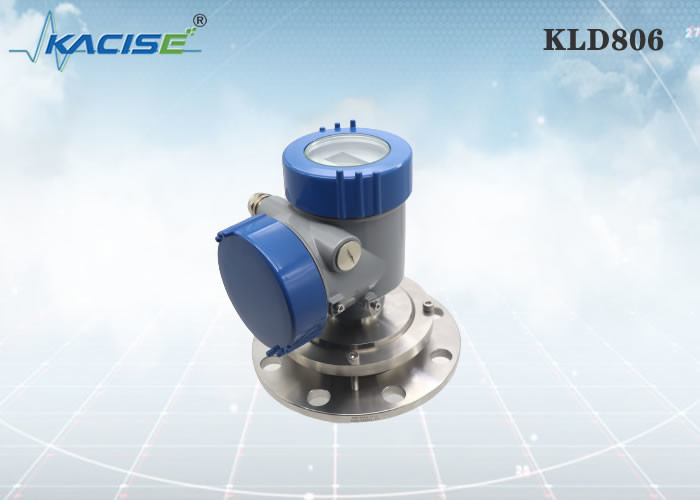

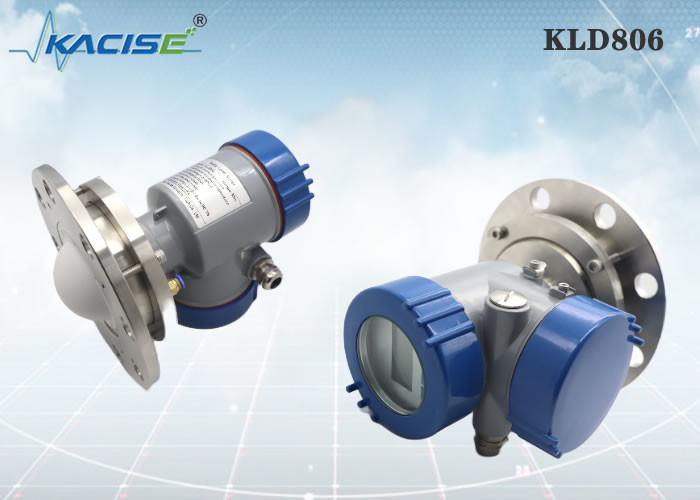

Sensore livellato del radar di KLD806 80G FM
Introduzione
La misura livellata del radar del silo utilizza un generatore di impulsi e un sensore del materiale di riempimento del recipiente del grano per determinare il livello di solidi presenti nel silo. L'impulso è trasmesso giù un cavo o una barretta del contatto, quindi ritorna quando incontra il cambiamento in dielettrico segnato tramite lo spostamento da aria al grano.
Caratteristica
Misuri il livello di particelle solide, di carro armato liquido chimico, di serbatoio dell'olio e di contenitori trattati.
il metro del livello 1.Radar è lavorare basato sull'onda elettromagnetica. Così potrebbe avere gamma massima della misura di 120m.
2.Compared con l'altro tipo metro del livello, metro livellato del radar 80G ha potuto misurare i generi differenti di olio, di liquidi chimici, di polvere solida e di molto altro medium.
3. il metro livellato del radar 80G ha potuto funzionare nella condizione di lavoro dura. Non sarà colpito dalla temperatura, dalla pressione e dall'umidità. Con il corno di PTFE, anche potrebbe lavorare nello stato corrosivo, quale liquido acido.
4.Customer anche ha potuto scegliere i metodi differenti del collegamento, quale la flangia, filo, sostegno.
|
KLD806
|
Medium: solido, contenitori di stoccaggio, contenitore trattato,
forte applicazione della polvere
Campo di misura: 0.3m~10/20/30/60/100m
Collegamento trattato: ≥ DN100 della flangia
Temperatura trattata: -40~110℃
Pressione trattata: -0.1~0.3MPa
Dimensione dell'antenna: antenna di lente di 76mm (purga facoltativa)
Materiale dell'antenna: PTFE
Accuratezza: ±5mm
Classe di protezione: IP67
Frequenza concentrare: 80GHz
Angolo di lancio: 3°
Alimentazione elettrica: /DC24V bifilare
/DC12 a quattro vie ~24V
/AC220V a quattro vie
Intelaiatura: acciaio inossidabile di alluminio/di plastica/
Uscita del segnale: protocollo bifilare di /4...20mA/HART
4… 20mA/a quattro vie RS485 Modbus
|
Dimensioni
Installazione
installazione 1.Flange
Nel usando l'installazione della flangia, la distanza minima fra lo strumento e la parete del carro armato dovrebbe essere 200mm.
①piano di riferimento
②centro della nave o asse della simmetria
installazione 2.Hoisting
Requisiti dell'installazione
Nell'installare lo strumento, eviti installarlo sopra l'entrata materiale e provi ad evitare i vari oggetti che colpiscono il segnale, come mescolatura le pagaie, ecc.
Nelle condizioni estremamente complesse di lavoro, lo strumento può funzionare normalmente se non c'è ostacolo nell'area con un raggio di 20cm concentrati sul punto dell'installazione.
Diagramma di collegamento dell'installazione:
L'altezza massima H della bobina dell'installazione massima dipende dal diametro D della bobina dell'installazione e dalla dimensione dell'angolo di lancio del prodotto.
Il collegamento troppo lungo dell'installazione colpirà la prestazione del radar.
Dimensioni
Dimensione di rivestimento
Unità nel millimetro:
Produzione:
La tecnologia il Co., srl di optronica di Xi'an Kacise si considera un fornitore e un produttore della soluzione. Offriamo la flessibilità massima e un'offerta costo-ottimizzata per i nostri clienti dell'OEM.
Che cosa potremmo fornire:
La gamma include la versione delle coperture/colore su misura, il tipo del filo (filo di G-Thread/NPT), il software, le stampe, il manuale ed il catalogo su misura. Se siete interessato nell'installazione sul vostro lato, il modulo del radar è di sicuro disponibile.
