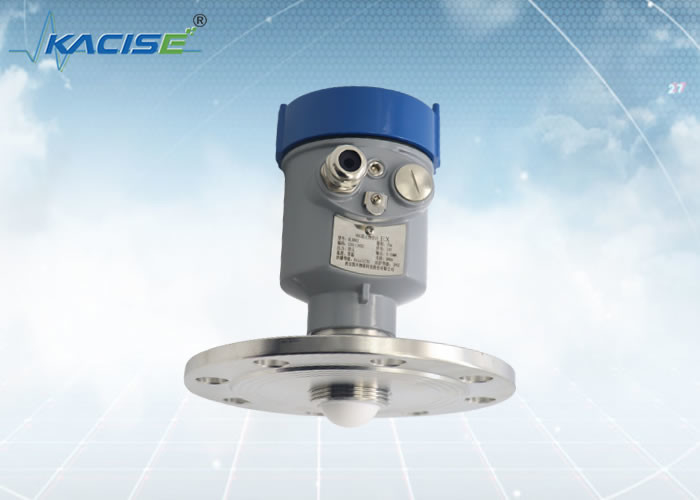

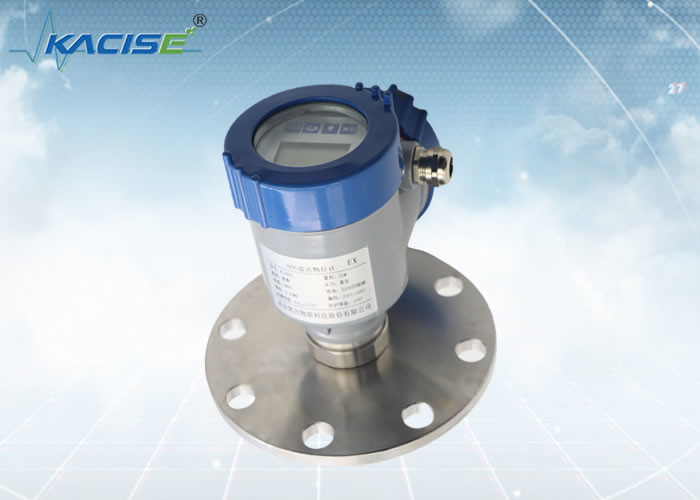

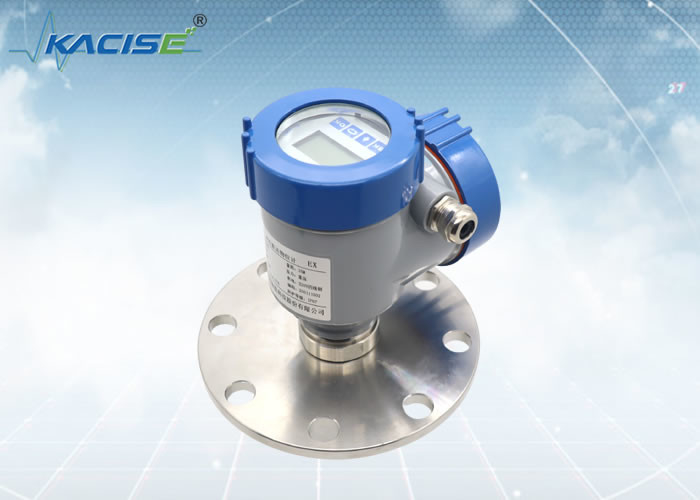

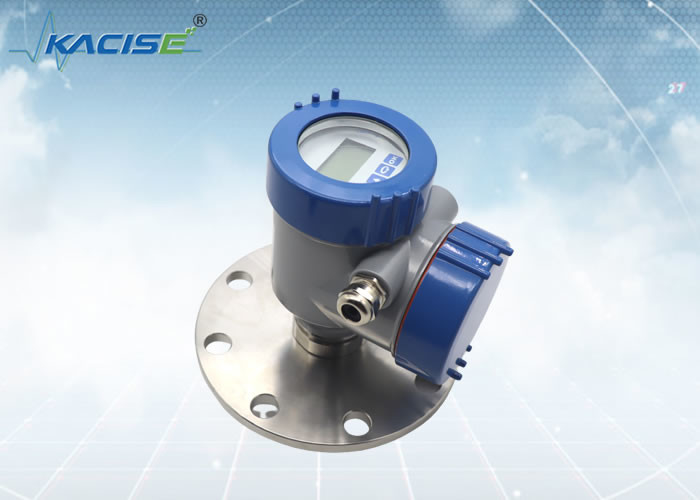

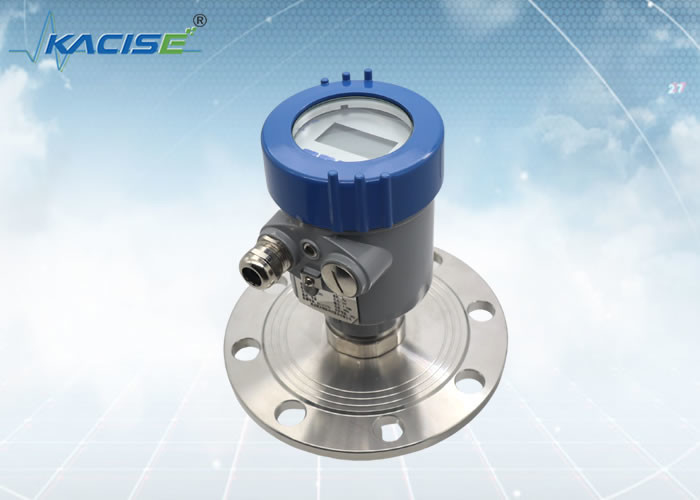

KLD802 Sensore di livello radar con antenna in PTFE da 80 GHz con angolo del fascio di 3° per una misurazione accurata dei liquidi

Livello nel fuoco
KLD802 funziona con una frequenza di trasmissione di 80 GHz. Con un'antenna da 80 mm si ottiene un angolo del fascio di soli 3°. Il sensore radar riceve solo riflessioni distinte e definitive dalla superficie del prodotto. Ciò rende la misurazione più accurata e affidabile.

I sensori radar precedenti richiedevano attacchi di processo con una dimensione minima di 1½" per ottenere un'adeguata focalizzazione del segnale. Per questo motivo era praticamente impossibile utilizzare sensori radar su contenitori molto piccoli con le loro prese di montaggio tipicamente piccole. Il KLD802 funziona con una frequenza di trasmissione di 80 GHz. Ciò corrisponde a un fattore 3 rispetto alle tecnologie utilizzate fino ad ora. Per questo motivo il sistema di antenna e l'attacco di processo possono avere dimensioni corrispondentemente più piccole.

• Misura senza contatto con principio di funzionamento FMCW;
• L'angolo del fascio è piccolo ed è più facile per lo strumento evitare l'interferenza di un possibile ostacolo;
• Le dimensioni dell'antenna del radar sono piccole ed è facile da installare; la zona morta superiore è più piccola ed è più adatta per il monitoraggio dell'acqua fluviale;

Quando si utilizza l'installazione con flangia, la distanza minima tra lo strumento e la parete del serbatoio deve essere di 200 mm.

① piano di riferimento

② centro del vaso o asse di simmetria

Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come palette agitatrici, ecc.

In condizioni di lavoro estremamente complesse, lo strumento può funzionare normalmente se non sono presenti ostacoli nell'area con un raggio di 20 cm centrata sul punto di installazione.

L'altezza massima di installazione della bobina H max dipende dal diametro della bobina di installazione D e dalla dimensione dell'angolo di lancio del prodotto.

Un collegamento di installazione troppo lungo influirà sulle prestazioni del radar.

Xi'an Kacise Optronics Tech Co., Ltd si considera un fornitore e produttore di soluzioni. Offriamo la massima flessibilità e un'offerta ottimizzata in termini di costi per i nostri clienti OEM.
Cosa potremmo fornire:
La gamma comprende versione/colore del guscio personalizzato, tipo di filo (filetto G/filetto NPT), software personalizzato, stampe, manuale e catalogo. Se sei interessato all'installazione al tuo fianco, Radar Module è sicuramente disponibile.
