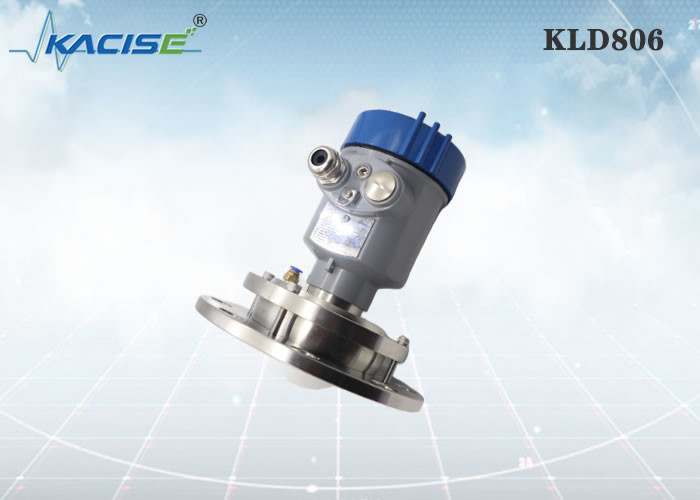

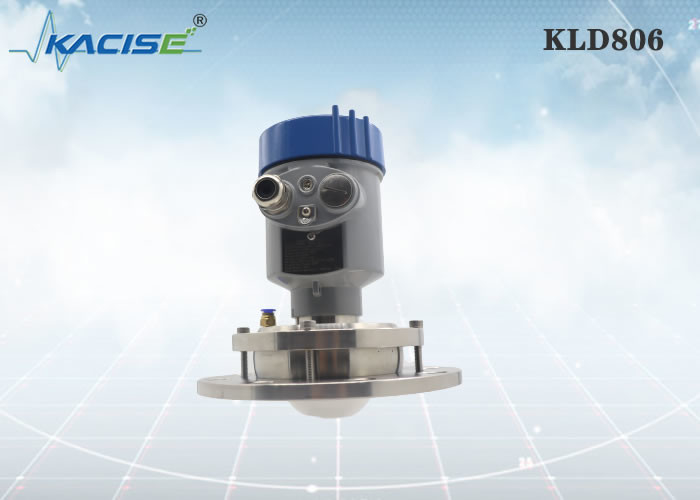

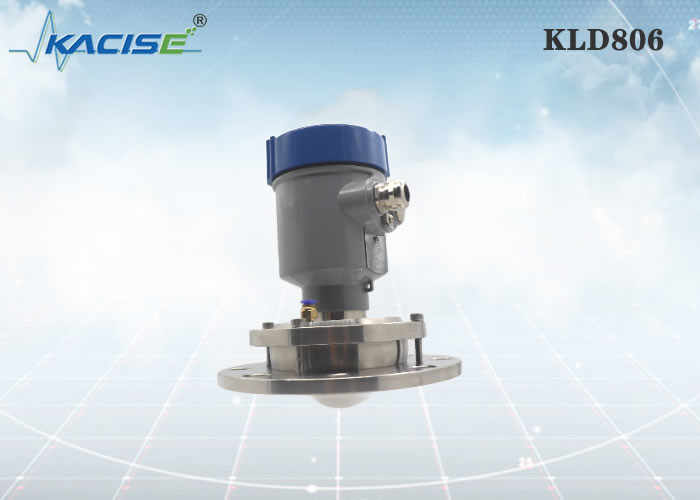

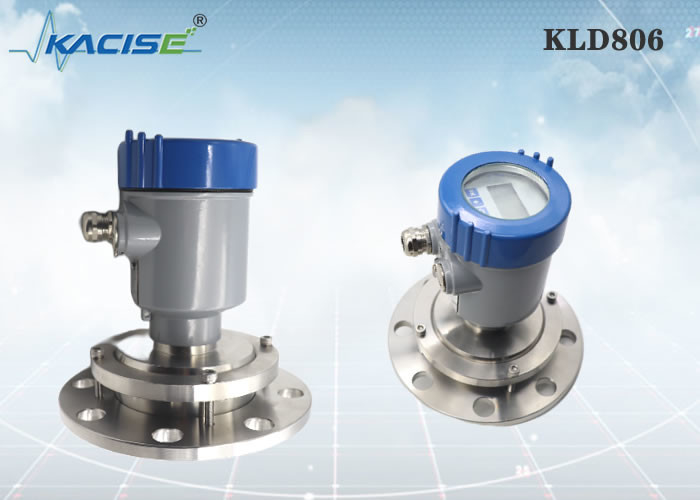

Sensore di livello del radar di antenna PTFE a 80 GHz con uscita RS485 per contenitori di silos e processi

I prodotti radar FM a onda continua da 76-81 GHz supportano applicazioni a quattro e due fili. Modelli multipli, la portata massima del prodotto può raggiungere i 100 metri e l'area cieca può raggiungere i 30 cm. A causa della sua frequenza di lavoro più elevata e della lunghezza d'onda più corta, è particolarmente adatto per applicazioni solide. La modalità operativa di trasmissione e ricezione delle onde elettromagnetiche attraverso l'obiettivo presenta vantaggi unici in ambienti con elevata polvere e temperature rigide (+110 ℃). Lo strumento dovrà essere fissato tramite flangia o filettatura per rendere l'installazione comoda e facile.

• Alta frequenza 80GHz, maggiore concentrazione
• Un tipo di antenna in PTFE, senza cavo, asta o struttura a caduta.
• Adatto per applicazioni lunghe/alte/strette
• Non influenzato da variazioni di temperatura, polvere o vapori
• Supporta il servizio OEM per piccoli lotti

KLD806

Medio:	solido, contenitore di stoccaggio, contenitore di processo, forte applicazione di polvere
Campo di misura:	0,3 m~10/20/30/60/100 m
Connessione al processo:	flangia ≥ DN100
Temperatura di processo:	-40~110℃
Pressione di processo:	-0,1~0,3MPa
Dimensioni dell'antenna:	Antenna con obiettivo da 76 mm (spurgo opzionale)
Materiale dell'antenna:	PTFE
Precisione:	±5 mm
Classe di protezione:	IP67
Frequenza centrale:	80GHz
Angolo di lancio:	3°
Alimentazione elettrica:	bifilare/DC24V a quattro fili/DC12~24V a quattro fili/AC220V
Involucro:	alluminio/plastica/acciaio inossidabile
Uscita del segnale:	protocollo bifilare /4...20mA/HART quattro fili 4...20mA/RS485 Modbus

1.Installazione della flangia
Quando si utilizza l'installazione con flangia, la distanza minima tra lo strumento e la parete del serbatoio deve essere di 200 mm.
① piano di Riferimento
② centro del vaso o asse di simmetria

2.Installazione di sollevamento

Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come palette agitatrici, ecc.

In condizioni di lavoro estremamente complesse, lo strumento può funzionare normalmente se non sono presenti ostacoli nell'area con un raggio di 20 cm centrata sul punto di installazione.

Schema di collegamento dell'installazione:
L'altezza massima di installazione della bobina H max dipende dal diametro della bobina di installazione D e dalla dimensione dell'angolo di lancio del prodotto. Un collegamento di installazione troppo lungo influirà sulle prestazioni del radar.

Dimensione dell'involucro
Unità in millimetri:

Xi'an Kacise Optronics Tech Co., Ltd si considera un fornitore e produttore di soluzioni. Offriamo la massima flessibilità e un'offerta ottimizzata in termini di costi per i nostri clienti OEM.
Cosa potremmo fornire:
La gamma comprende versione/colore del guscio personalizzato, tipo di filo (filetto G/filetto NPT), software personalizzato, stampe, manuale e catalogo. Se sei interessato all'installazione al tuo fianco, Radar Module è sicuramente disponibile.
