KLD806 Sensore di livello radar a 80 GHz con funzione di depurazione per l'applicazione di polveri forti nei silos di farina

Lo stato dell'industria agricola e la portata delle operazioni nel mercato attuale hanno richiesto strumenti più efficaci per la gestione dei cereali.Quando un sistema di monitoraggio del livello del silo del passato avrebbe potuto utilizzare metodi manuali o meccanici per determinare i livelli di grano, molti dei silos utilizzati oggi sono massicci, rendendo questi sistemi altamente impraticabili.
Oggi, il radar a livello di silo è un metodo popolare per progettare uno strumento di misurazione efficiente a livello di bin.Misurazione del livello del radar del silo utilizza un generatore di impulsi e un sensore di riempimento del cestino per determinare il livello di solidi presenti nel siloL'impulso viene trasmesso lungo un cavo di contatto o una canna, poi ritorna quando incontra il cambiamento di dielettrico segnato dallo spostamento dall'aria al grano.Il sistema calcola quindi il tempo di percorrenza dell'impulso per determinare la misurazione del livello del silo del grano.
Un altro metodo di monitoraggio dei bidoni wireless utilizza sensori ad ultrasuoni per lanciare e ricevere un impulso meccanico che rileva un cambiamento di densità basato sul livello.Questi sistemi sono relativamente piccoli e tendono ad essere molto convenientiTuttavia, poiché le onde sonore sono influenzate sia dall'umidità che dalla temperatura ambiente,I monitor di livello del contenitore ad ultrasuoni non sono ideali per ambienti umidi o soggetti a fluttuazioni significative di temperatura.
Una soluzione più robusta, i sensori di livello del silo laser non richiedono alcun contatto e possono rilevare con precisione i livelli di grano a lungo raggio.Questi sistemi di monitoraggio dei bidoni senza fili sono meno soggetti a interferenze ambientali e funzioneranno bene anche in alte, silos stretti grazie al loro stile di misurazione del fascio concentrato.

• Alta frequenza 80GHz, maggiore concentrazione
• Un tipo di antenna in PTFE, senza cavi, barre o strutture di caduta.
• Adatti ad applicazioni lunghe/alte/strette
• Non influenzato da variazioni di temperatura, polveri o vapori
• Si raccomanda una costante dielettrica > 2
• Supporto al servizio OEM per piccoli lotti

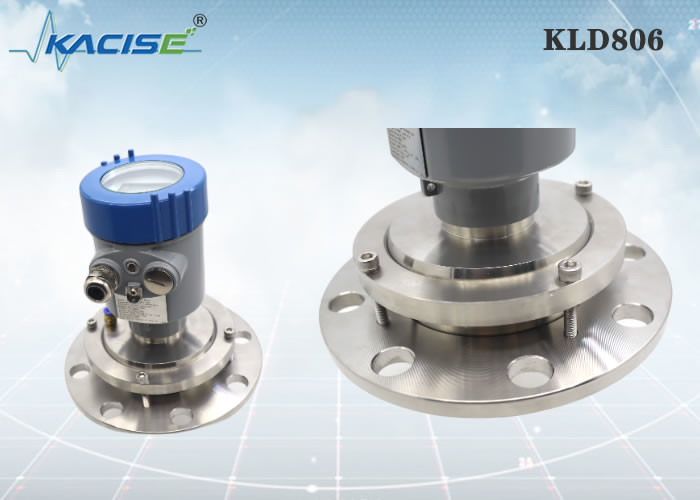

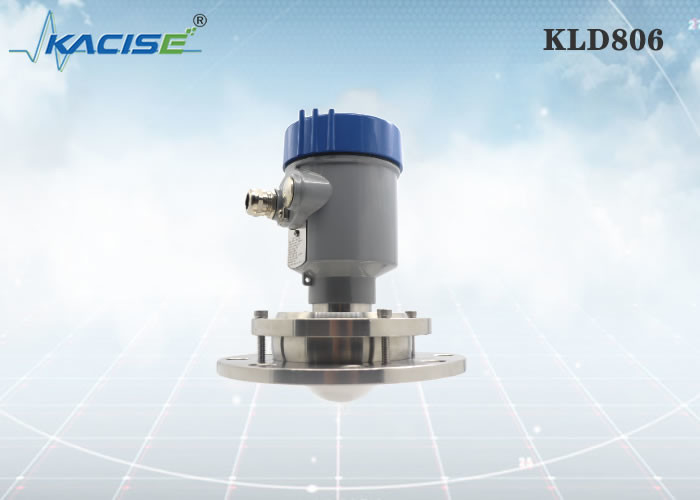

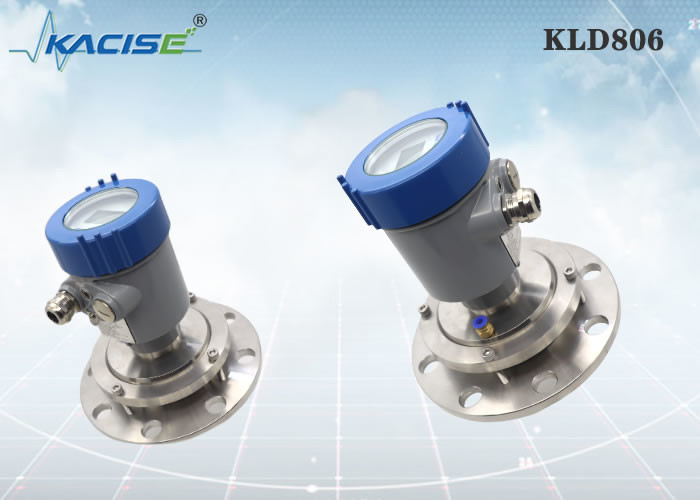

KLD806

Medio: solido, contenitore di stoccaggio, contenitore di processo, applicazione di polvere forte Distanza di misura: 0,3 m~10/20/30/60/100 m Connessione di processo: flange ≥ DN100 Temperatura di processo: -40 ∼110°C Pressione di processo: -0,1 ∼0,3 MPa Dimensione dell'antenna: antenna a lente da 76 mm (purga opzionale) Materiale dell'antenna: PTFE Accuratezza: ±5 mm Classe di protezione: IP67 Frequenza centrale: 80 GHz Angolo di lancio: 3° Fornitore di alimentazione: due fili /DC24V a quattro fili /DC12~24V quattro fili /AC220V Casing: alluminio/plastica/acciaio inossidabile Fonte di segnale: due fili /4...20mA/protocollo HART quattro fili 4...20mA/ RS485 Modbus

Quando si utilizza l'installazione di una flange, la distanza minima tra lo strumento e la parete del serbatoio deve essere di 200 mm.
1 piano di riferimento
2 centro del vaso o asse di simmetria

Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come le pale agitate, ecc.

In condizioni di lavoro estremamente complesse, lo strumento può funzionare normalmente se non vi è alcun ostacolo nella zona con un raggio di 20 cm centrato sul punto di installazione.

L'altezza massima della bobina di installazione H max dipende dal diametro della bobina di installazione D e dalla dimensione dell'angolo di lancio del prodotto.
Un collegamento troppo lungo influenzerà le prestazioni del radar.

Unità in mm:

Xi'an Kacise Optronics Tech Co., Ltd si considera un fornitore e produttore di soluzioni. Offriamo la massima flessibilità e un'offerta ottimizzata ai costi per i nostri clienti OEM.
Cosa potremmo offrire:
La gamma comprende versione/colore della shell personalizzata, tipo di thread ((G-Thread/NPT Thread), Software personalizzato, stampe, manuale e catalogo.Il modulo radar è disponibile per certo..
