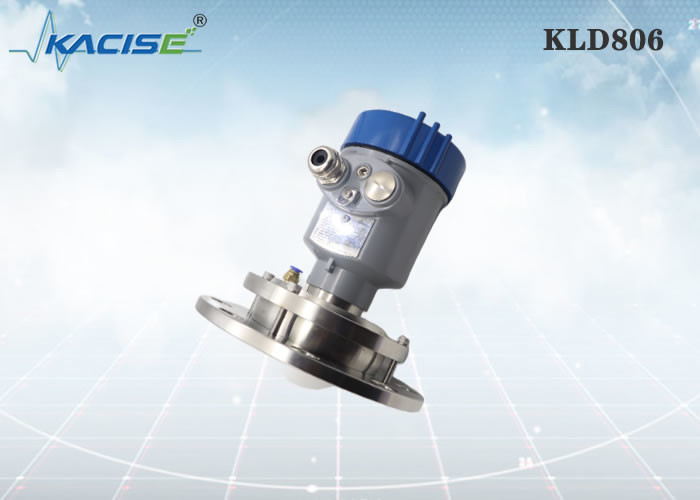

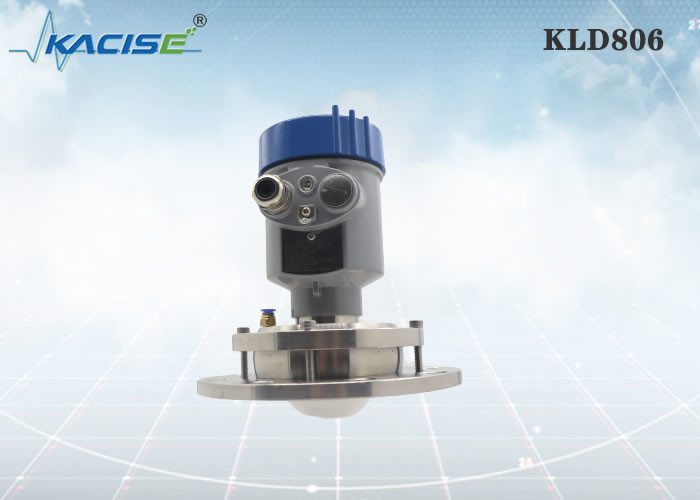

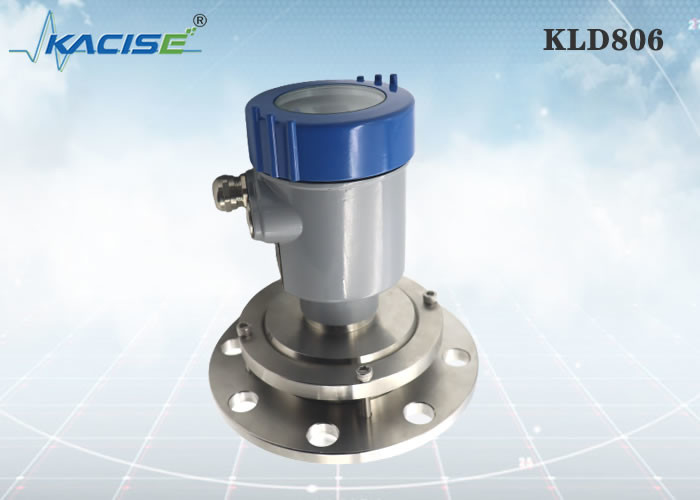

Sensore livellato del radar di KLD806 80G FM
Introduzione
i prodotti del radar di onda continua di 76-81GHz FM sostengono le applicazioni a quattro vie e bifilari. I modelli multipli, la gamma massima del prodotto possono raggiungere 100 metri. A causa della sue più alta frequenza di lavoro e più breve lunghezza d'onda, è particolarmente adatto ad applicazioni solide. Il modo di lavoro di trasmissione e di ricezione delle onde elettromagnetiche tramite la lente presenta i vantaggi unici in alta polvere e nell'ambiente duro della temperatura. Lo strumento sarà riparato dalla flangia o dal filo per rendere l'installazione conveniente e facile.
Caratteristica
il radar dell'onda di millimetro di l, l'accuratezza di misura può raggiungere fino a ±2mm e la zona cieca di misura minima è 0.05m.
il l la più piccola dimensione dell'antenna soddisfa la misura delle condizioni di lavoro.
l vari antenne di lente, più piccoli angoli di lancio, energia concentrata, più forti segnali di eco e più alta affidabilità che altri prodotti del radar nelle stesse condizioni nelle miniere industriali e.
l ha più forte penetrazione e può essere usato normalmente nel caso di adesione e di condensazione.
il l la gamma dinamica del segnale è più grande e la misura dei media costanti dielettrici bassi è più stabile.
modi multipli di misura di l, risposta del radar nel modo veloce di misura
|
KLD806
|
Medium: solido, contenitori di stoccaggio, contenitore trattato,
forte applicazione della polvere
Campo di misura: 0.3m~10/20/30/60/100m
Collegamento trattato: ≥ DN100 della flangia
Temperatura trattata: -40~110℃
Pressione trattata: -0.1~0.3MPa
Dimensione dell'antenna: antenna di lente di 76mm (purga facoltativa)
Materiale dell'antenna: PTFE
Accuratezza: ±5mm
Classe di protezione: IP67
Frequenza concentrare: 80GHz
Angolo di lancio: 3°
Alimentazione elettrica: /DC24V bifilare
/DC12 a quattro vie ~24V
/AC220V a quattro vie
Intelaiatura: acciaio inossidabile di alluminio/di plastica/
Uscita del segnale: protocollo bifilare di /4...20mA/HART
4… 20mA/a quattro vie RS485 Modbus
|
Dimensioni
Installazione
installazione 1.Flange
Nel usando l'installazione della flangia, la distanza minima fra lo strumento e la parete del carro armato dovrebbe essere 200mm.
①piano di riferimento
②centro della nave o asse della simmetria
installazione 2.Hoisting
Requisiti dell'installazione
Nell'installare lo strumento, eviti installarlo sopra l'entrata materiale e provi ad evitare i vari oggetti che colpiscono il segnale, come mescolatura le pagaie, ecc.
Nelle condizioni estremamente complesse di lavoro, lo strumento può funzionare normalmente se non c'è ostacolo nell'area con un raggio di 20cm concentrati sul punto dell'installazione.
Diagramma di collegamento dell'installazione:
L'altezza massima H della bobina dell'installazione massima dipende dal diametro D della bobina dell'installazione e dalla dimensione dell'angolo di lancio del prodotto.
Il collegamento troppo lungo dell'installazione colpirà la prestazione del radar.
Dimensioni
Dimensione di rivestimento
Unità nel millimetro:
Produzione:
La tecnologia il Co., srl di optronica di Xi'an Kacise si considera un fornitore e un produttore della soluzione. Offriamo la flessibilità massima e un'offerta costo-ottimizzata per i nostri clienti dell'OEM.
Che cosa potremmo fornire:
La gamma include la versione delle coperture/colore su misura, il tipo del filo (filo di G-Thread/NPT), il software, le stampe, il manuale ed il catalogo su misura. Se siete interessato nell'installazione sul vostro lato, il modulo del radar è di sicuro disponibile.
