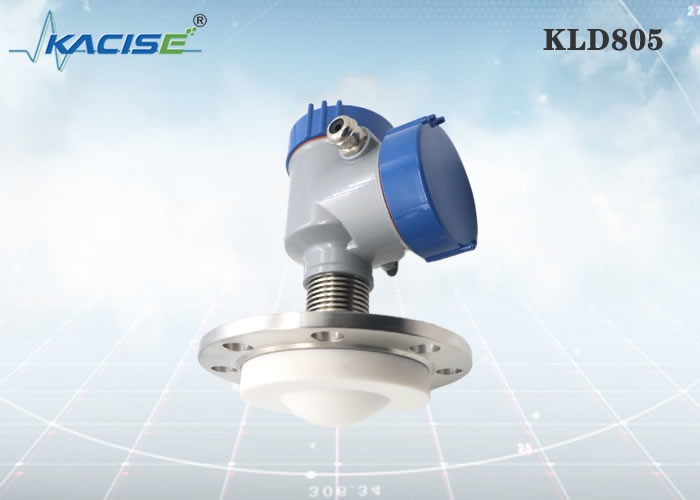

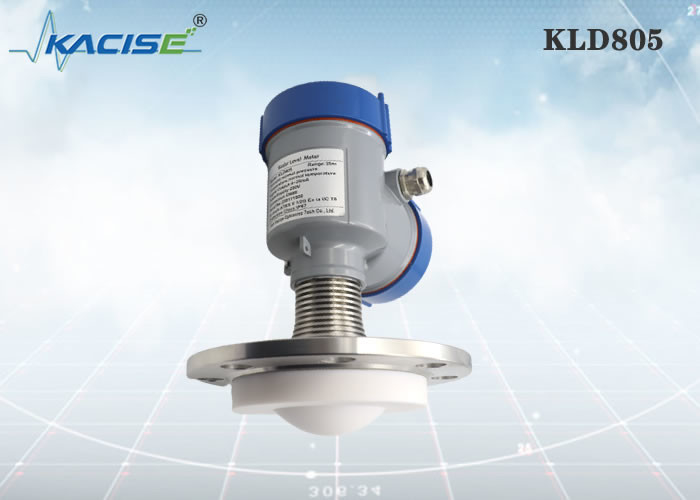

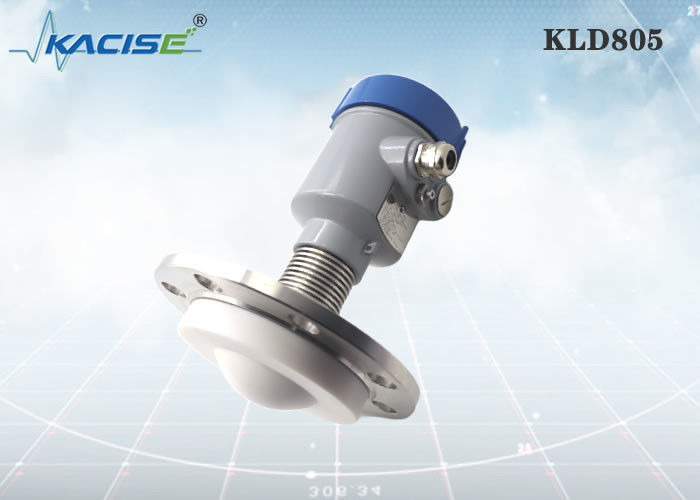

Sensore di livello radar KLD805 a 80 GHz con debug LCD e antenna PTFE per misurazione di liquidi corrosivi

Comunicazione e messa in servizio

• Cable di porta seriale USB a RS485 (sistema a quattro fili);
• Cable di porta seriale USB a TTL (sistema a due fili);
• USB a modem Hart (sistema a due fili) per la comunicazione.
• Attraverso il debugging Bluetooth dei telefoni cellulari, il debugging in loco è più sicuro e conveniente.
• Rete 4G, debugging remoto tramite modulo remoto.

• Sulla base del chip RF CMOS a onde millimetriche sviluppato in proprio, può ottenere un'architettura RF più compatta, un rapporto segnale-rumore più elevato e un'area cieca più piccola.
• La larghezza di banda di lavoro a 5 GHz consente al prodotto di avere una risoluzione di misurazione e una precisione di misurazione più elevate.
• L'angolo più stretto del raggio di 3° dell'antenna, l'interferenza nell'ambiente di installazione ha meno impatto sullo strumento e l'installazione è più conveniente.
• Con una lunghezza d'onda più breve e migliori caratteristiche di riflessione sulla superficie solida, non è necessario utilizzare una flange universale per la mira.
• Supporta il debug e l'aggiornamento remoti, riduce i tempi di attesa e migliora l'efficienza del lavoro.
• Supporta il debugging Bluetooth dei telefoni cellulari, conveniente per la manutenzione in loco

KLD805

Medio: liquido corrosivo forte, vapore, schiuma, alta temperatura e alta pressione Distanza di misura: 0,1 m~10/20/30/60/100 m Connessione di processo: flange ≥ DN80 Temperatura di processo: -40 ∼200°C Pressione di processo: -0,1 ∼2,5 MPa Dimensione dell'antenna: l'antenna dell'obiettivo di 76 mm (secondo le dimensioni della flange) Materiale dell'antenna: PTFE/riempimento generale Accuratezza: ±1 mm Classe di protezione: IP67 Frequenza centrale: 80 GHz Angolo di lancio: 3° Fornitore di alimentazione: due fili /DC24V a quattro fili /DC12~24V quattro fili /AC220V Casing: alluminio / plastica / acciaio inossidabile Fonte di segnale: due fili /4...20mA/protocollo HART quattro fili 4...20mA/ RS485 Modbus

Quando si utilizza l'installazione di una flange, la distanza minima tra lo strumento e la parete del serbatoio deve essere di 200 mm.

1. Piano di riferimento
2. centro del vaso o asse di simmetria

Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come le pale agitate, ecc.

In condizioni di lavoro estremamente complesse, lo strumento può funzionare normalmente se non vi è alcun ostacolo nella zona con un raggio di 20 cm centrato sul punto di installazione.

L'altezza massima della bobina di installazione H max dipende dal diametro della bobina di installazione D e dalla dimensione dell'angolo di lancio del prodotto.

Un collegamento troppo lungo influenzerà le prestazioni del radar.

Unità in mm:

Xi'an Kacise Optronics Tech Co., Ltd si considera un fornitore e produttore di soluzioni. Offriamo la massima flessibilità e un'offerta ottimizzata ai costi per i nostri clienti OEM.

• La gamma comprende versione/colore della shell personalizzata, tipo di filo ((G-Thread/NPT Thread), Software personalizzato, stampe, manuale e catalogo.
• Se siete interessati a installare al vostro fianco, il modulo radar è disponibile di sicuro.
