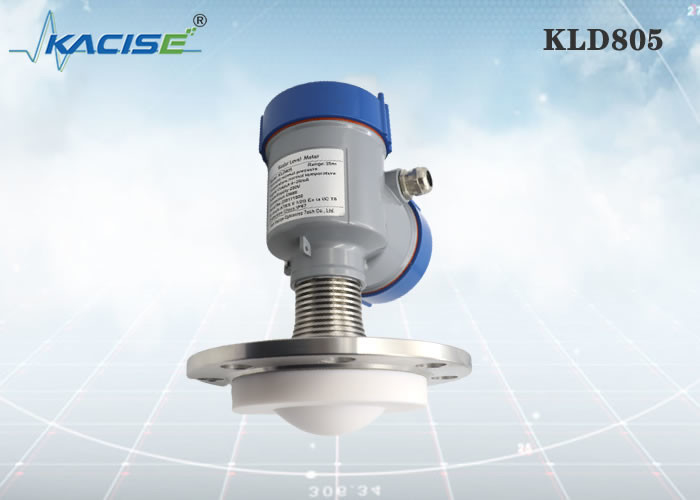

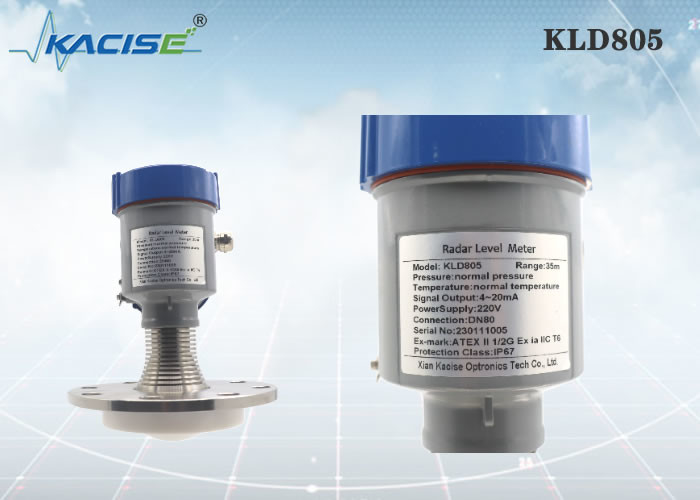

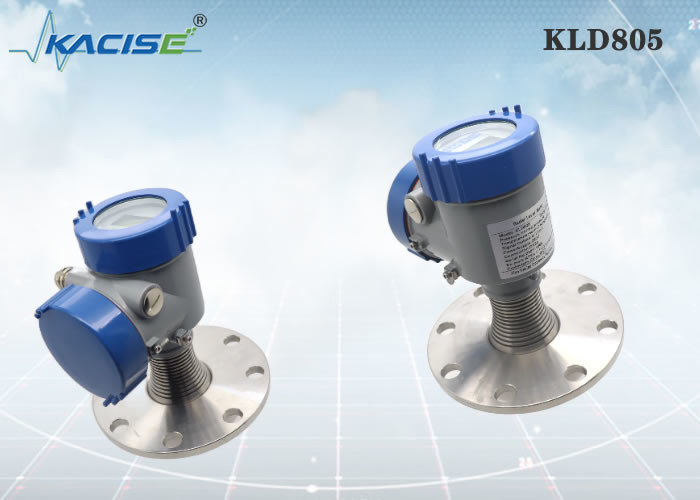

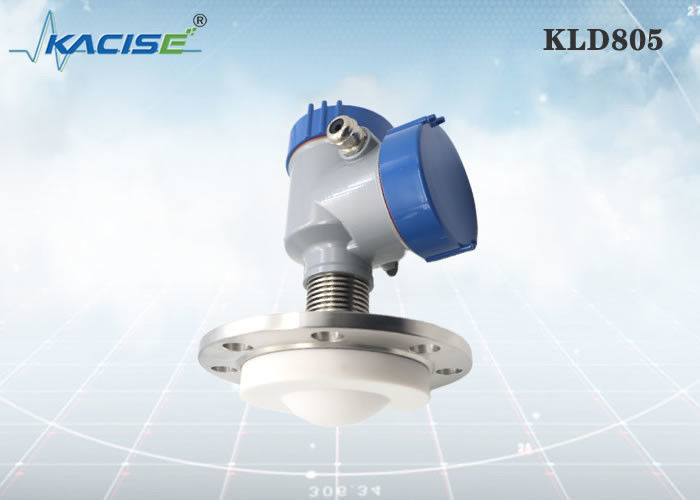

Sensore di livello radar KLD805 a 80 GHz con antenna in PTFE e protezione IP67 per la misurazione del livello del liquido

Il sensore di livello radar KLD805 è molto adatto per la misurazione del livello senza contatto in applicazioni semplici con elevati requisiti di protezione.serbatoio di riempimento dell'acqua piovana, misurazione del flusso in canale aperto e monitoraggio del livello dell'acqua.

• Risultati esatti di misura indipendentemente dalle condizioni di mezzo, processo e ambiente
• Funzionamento senza manutenzione grazie alla tecnologia radar 80 GHz senza contatto
• Alta precisione e affidabilità

KLD805

Medio: liquido corrosivo forte, vapore, schiuma, alta temperatura e alta pressione Distanza di misura: 0,1 m~10/20/30/60/100 m Connessione di processo: flange ≥ DN80 Temperatura di processo: -40 ∼200°C Pressione di processo: -0,1 ∼2,5 MPa Dimensione dell'antenna: l'antenna dell'obiettivo di 76 mm (secondo le dimensioni della flange) Materiale dell'antenna: PTFE/riempimento generale Accuratezza: ±1 mm Classe di protezione: IP67 Frequenza centrale: 80 GHz Angolo di lancio: 3° Fornitore di alimentazione: due fili /DC24V a quattro fili /DC12~24V quattro fili /AC220V Casing: alluminio / plastica / acciaio inossidabile Fonte di segnale: due fili /4...20mA/protocollo HART quattro fili 4...20mA/ RS485 Modbus

Quando si utilizza l'installazione di una flange, la distanza minima tra lo strumento e la parete del serbatoio deve essere di 200 mm.

1. 1 piano di riferimento
2. 2 centro del vaso o asse di simmetria

Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come le pale agitate, ecc.

In condizioni di lavoro estremamente complesse, lo strumento può funzionare normalmente se non vi è alcun ostacolo nella zona con un raggio di 20 cm centrato sul punto di installazione.

L'altezza massima della bobina di installazione H max dipende dal diametro della bobina di installazione D e dalla dimensione dell'angolo di lancio del prodotto.

Un collegamento troppo lungo influenzerà le prestazioni del radar.
