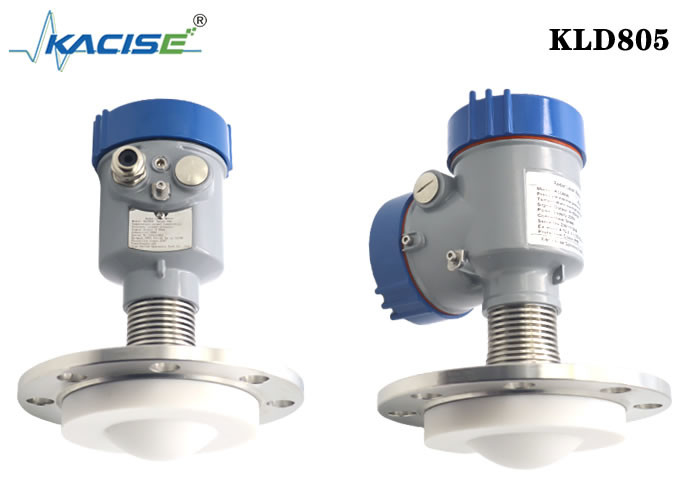

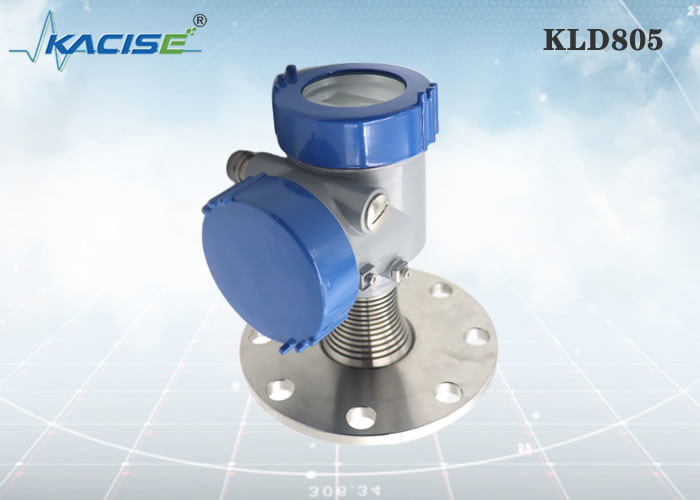

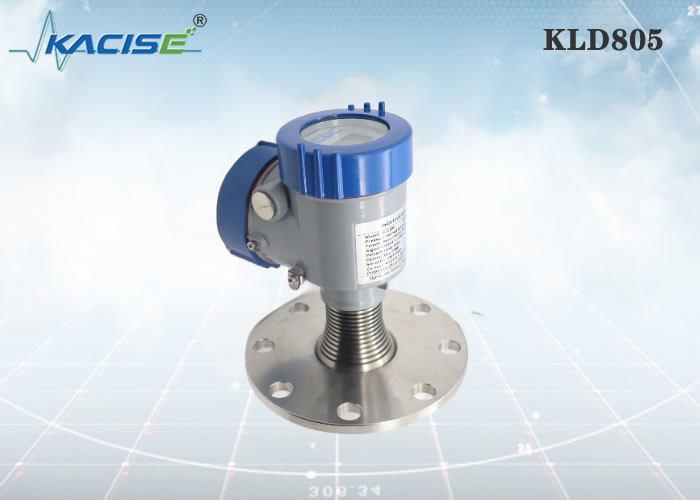

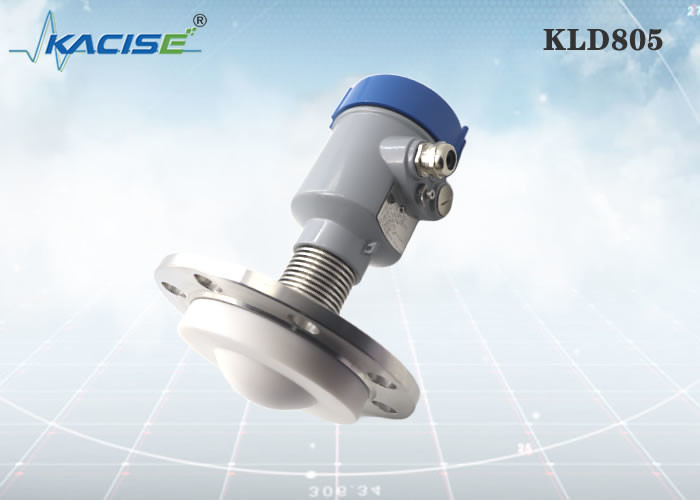

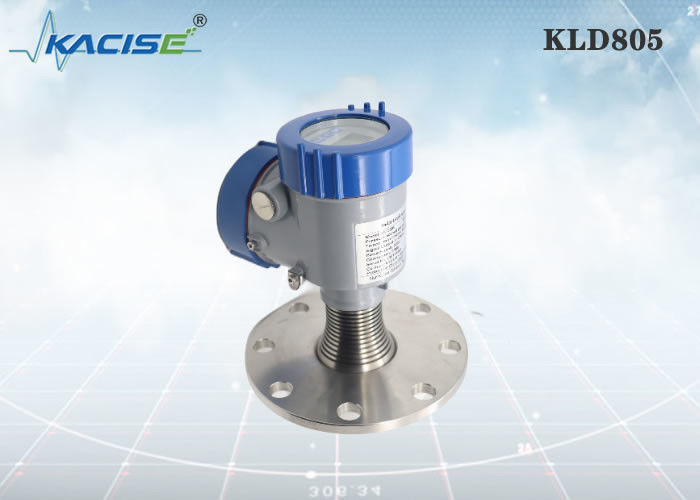

KLD805 80G Strumenti di misura del livello radar per ambienti ad alta temperatura e alta pressione con antenna in PTFE

Introduzione

La differenza nell'applicazione della gamma di frequenza del trasmettitore a livello radar

Ambiente sporco e inquinato

L'uso prolungato dell'antenna comporta l'accumulo di sporcizia e inquinanti che influenzano la forza e la direzione del segnale radar.Qualsiasi sporco che copre l'antenna assorbirà più energia.In questo caso, le tecnologie a bassa e media frequenza sono più adatte.

Serbatoi di stoccaggio con condensato e/o vapore

La condensazione e il vapore possono far sì che i riflessi sulle superfici dei prodotti siano mascherati dal rumore delle goccioline d'acqua.Quindi le tecniche a media e bassa frequenza sono una scelta migliore.Le antenne con superfici piatte e orizzontali devono sempre essere evitate per la condensazione.

Vapore elevato e agitazione

Assicurati di scegliere il misuratore di livello radar a onde millimetriche 80G. Il misuratore di livello radar 80G ha un'alta frequenza di trasmissione e una buona penetrazione e non è influenzato dal vapore.L'angolo di trasmissione di 2° può efficacemente evitare l'interferenza della lama di agitazioneL'algoritmo unico di tracciamento dell'eco evita di leggere più echi quando il livello del materiale è alto.

Applicazioni con turbolenze, onde e ondulazioni

Le onde e le ondulazioni si trovano spesso sulla superficie dei liquidi di processo in grandi serbatoi e questa turbolenza è particolarmente dannosa per le misurazioni ad alta frequenza.Gli strumenti a bassa e media frequenza emettono lunghezze d'onda più lunghe, rendendoli più performanti.

Applicazione di schiuma

Come polvere e condensa, uno strato di schiuma sopra il liquido può assorbire il segnale radar, rendendo più difficili le misurazioni accurate.melassaPer la schiuma più leggera, i mids hanno buone prestazioni.

Specificità

KLD805

Medio: liquido corrosivo forte, vapore, schiuma, alta temperatura e alta pressione Distanza di misura: 0,1 m~10/20/30/60/100 m Connessione di processo: flange ≥ DN80 Temperatura di processo: -40 ∼200°C Pressione di processo: -0,1 ∼2,5 MPa Dimensione dell'antenna: l'antenna dell'obiettivo di 76 mm (secondo le dimensioni della flange) Materiale dell'antenna: PTFE/riempimento generale Accuratezza: ±1 mm Classe di protezione: IP67 Frequenza centrale: 80 GHz Angolo di lancio: 3° Fornitore di alimentazione: due fili /DC24V a quattro fili /DC12~24V quattro fili /AC220V Casing: alluminio / plastica / acciaio inossidabile Fonte di segnale: due fili /4...20mA/protocollo HART quattro fili 4...20mA/ RS485 Modbus

Installazione

1.Installazione di flange

Quando si utilizza l'installazione di una flange, la distanza minima tra lo strumento e la parete del serbatoio deve essere di 200 mm.

1 piano di riferimento

2 centro del vaso o asse di simmetria

2.Installazioni di sollevamento

Requisiti di installazione

Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come le pale agitate, ecc.

In condizioni di lavoro estremamente complesse, lo strumento può funzionare normalmente se non vi è alcun ostacolo nella zona con un raggio di 20 cm centrato sul punto di installazione.

Disegno di connessione dell'impianto:

L'altezza massima della bobina di installazione H max dipende dal diametro della bobina di installazione D e dalla dimensione dell'angolo di lancio del prodotto.

Un collegamento troppo lungo influenzerà le prestazioni del radar.

Dimensioni

Dimensione della cassa
Unità in mm:

Produzione:
