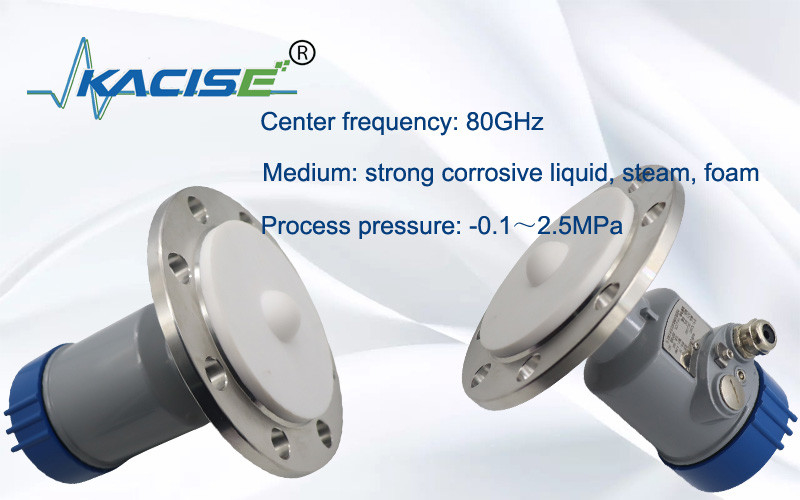

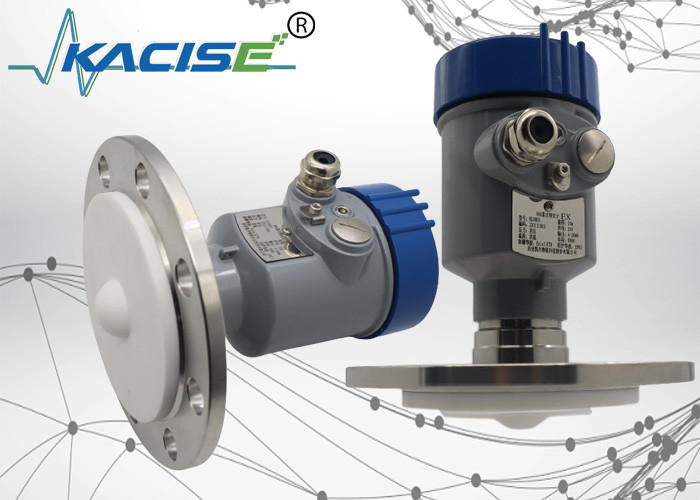

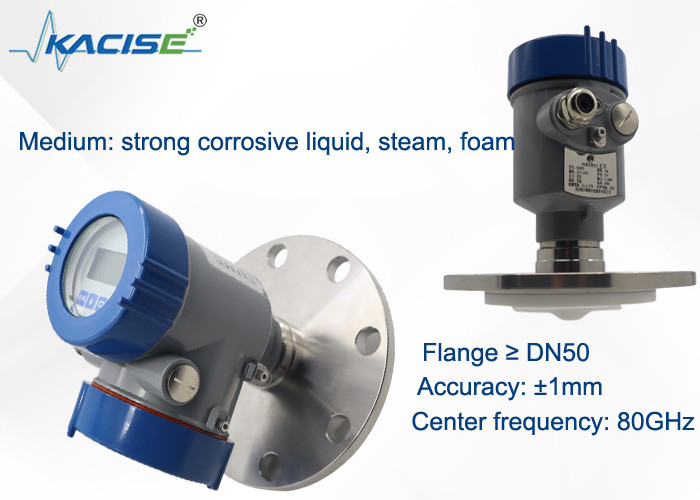

Misurazione del livello radar 80G, adatta per serbatoi ad alta temperatura, alta pressione e corrosivi

Misurazione del livello radar 80G, adatta per serbatoi ad alta temperatura, alta pressione e corrosivi

1Introduzione
L'antenna emette un segnale radar FM ad alta frequenza con una frequenza in aumento lineare.viene ricevuta dalla stessa antennaLa differenza di frequenza tra i segnali trasmessi e ricevuti è proporzionale alla distanza misurata.Il segnale di differenza di frequenza raccolto subisce FFT per ottenere lo spettro dell'eco e calcolare la distanza di destinazione.

2.Dimensione del prodotto



3Principio di funzionamento
L'antenna radar trasmette un impulso di microonde strette che viene riflesso quando raggiunge la superficie del mezzo testato e poi nuovamente ricevuto dal sistema di antenne.I segnali devono essere trasmessi al circuito elettrico e successivamente convertiti in segnali di livello.Poiché la velocità di trasmissione del microonde è così veloce, il tempo impiegato per la trasmissione del microonde alla superficie del mezzo testato e poi riflesso indietro è quasi 0.

- Sì.
4. Caratteristiche tecniche

• Radar a onde millimetriche, la precisione di misurazione può raggiungere fino a ±2 mm e la zona cieca minima di misurazione è di 0,05 m.
• La dimensione più piccola dell'antenna soddisfa la misurazione di più condizioni di lavoro.
• Una varietà di antenne a lente, angoli di lancio più piccoli, energia più concentrata, segnali di eco più forti e maggiore affidabilità rispetto ad altri prodotti radar nelle stesse condizioni industriali e minerarie.
• Ha una maggiore penetrazione e può essere utilizzato normalmente in caso di adesione e condensazione.
• La gamma di segnali dinamici è più ampia e la misurazione dei media a bassa costante dielettrica è più stabile.
• modalità di misurazione multiple, risposta radar in modalità di misurazione rapida


5.Specificativi tecnici e selezione dei modelli

6. Requisiti di installazione
Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come le pale agitate, ecc.


7. Connessione elettrica
Fornitore di energia
(4 ¢ 20) mA/HART ((2 fili)
L'alimentazione e il segnale di corrente di uscita condividono un cavo blindato a due nuclei.

(4 ¢ 20) mA ((4 fili/6 fili)
La fonte di alimentazione deve essere alimentata separatamente,e un cavo blindato a quattro nuclei è utilizzato per l'alimentazione e il segnale di corrente (il segnale di corrente e l'interfaccia RS485 possono essere usciti contemporaneamente, e per l'uscita simultanea è richiesto un cavo blindato a sei nuclei).

RS485/Modbus
L'alimentatore deve essere alimentato separatamente e un cavo blindato a quattro nuclei viene utilizzato per l'alimentatore e il segnale digitale.,e un cavo blindato a sei nuclei è richiesto per l'uscita simultanea).

8- Connessione.

9.Linealità del sensore
Angolo del raggio
L'angolo di fascio è l'angolo di fascio al quale la densità di energia dell'onda radar raggiunge la metà del suo valore massimo (larghezza di 3 dB).Le microonde emettono segnali al di fuori del raggio del raggio e possono essere riflessi da oggetti che interferiscono.
