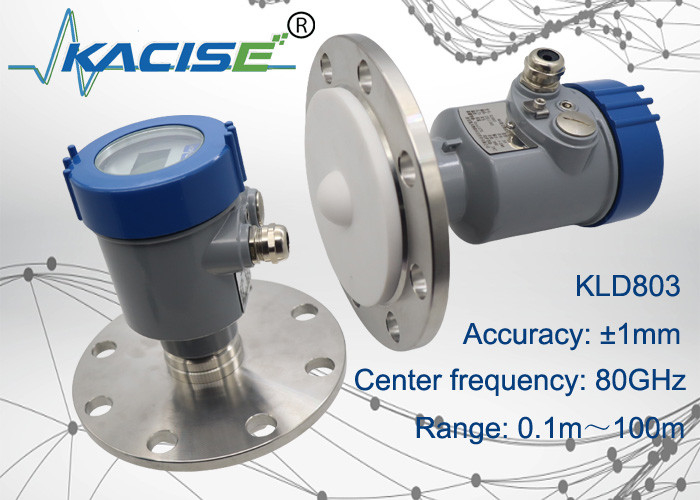

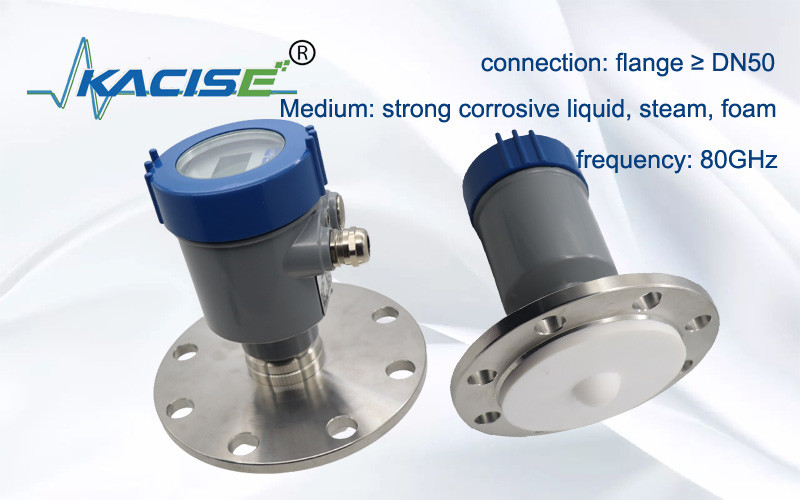

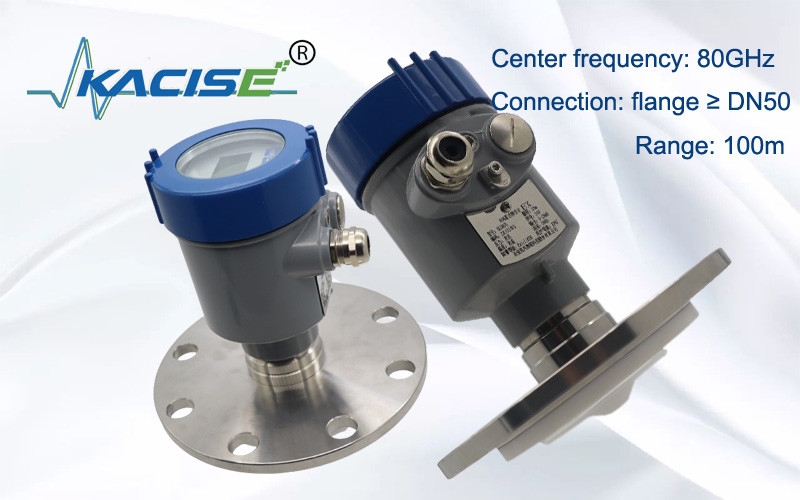

4 - trasmettitore ad alto livello livellato del radar del sensore KLD803 del radar dell'OEM di 20mA KACISE

Metro livellato del trasmettitore 80G del radar di KLD803 4-20mA del radar regolabile livellato di frequenza


L'indicatore di livello del radar di KLD803 80G adotta la tecnologia a modulazione di frequenza dell'onda continua (FMCW). L'antenna emette un segnale di radar ad alta frequenza di FM e la frequenza del segnale di radar aumenta linearmente. Il segnale di radar trasmesso è ricevuto dalla stessa antenna dopo la riflessione mediante il medium misurato. Allo stesso tempo, la differenza di frequenza fra la frequenza trasmessa del segnale e la frequenza ricevuta del segnale è proporzionale alla distanza misurata. Il segnale di differenza raccolto di frequenza è sottoposto alla trasformata di fourier veloce (FFT) ottenere lo spettro dell'eco riflesso e la distanza all'obiettivo da misurare è calcolata in base a questa.

dimensione 1.Product




2. Principio di funzionamento

L'impulso stretto di microonda dei transmites dell'antenna di radar che sarà riflesso indietro quando raggiunge la superficie del medium provato ancora ed allora ricevuto dal sistema di antenne. I segnali saranno trasmessi al circuito elettrico e poi saranno convertiti in segnali livellati. Poichè la velocità della trasmissione della microonda è così veloce, il tempo usato per la trasmissione per microonde alla superficie del medium ha provato e poi ha riflesso indietro è quasi 0.


3. Caratteristiche tecniche

Il radar dell'onda di millimetro del ⚫, l'accuratezza di misura può raggiungere fino a ±2mm e la zona cieca di misura minima è 0.05m.
Il ⚫ la più piccola dimensione dell'antenna soddisfa la misura delle condizioni di lavoro.
⚫ vari antenne di lente, più piccoli angoli di lancio, energia concentrata, più forti segnali di eco e più alta affidabilità che altri prodotti del radar nelle stesse condizioni nelle miniere industriali e.
⚫ ha più forte penetrazione e può essere usato normalmente nel caso di adesione e di condensazione.
Il ⚫ la gamma dinamica del segnale è più grande e la misura dei media costanti dielettrici bassi è più stabile.
Modi multipli di misura del ⚫, risposta del radar nel modo veloce di misura

4. Caratteristica tecnica e modello Selections

5. Requisiti dell'installazione
Nell'installare lo strumento, eviti installarlo sopra l'entrata materiale e provi ad evitare i vari oggetti che colpiscono il segnale, come mescolatura le pagaie, ecc.


6. Collegamento elettrico

Alimentazione elettrica
 (4~20) mA/HART (cavo 2)
L'alimentazione elettrica e la parte del segnale di corrente d'uscita un cavo schermato il due-centro. Riferisca prego ai dati tecnici per la gamma specifica di tensione di rifornimento.

(4~20) mA (cavo 4 wire/6)
L'alimentazione elettrica deve essere alimentata esclusivamente e un cavo schermato il quattro-centro è usato per l'alimentazione elettrica ed il segnale corrente (il segnale corrente e l'interfaccia RS485 possono essere uscita allo stesso tempo e un cavo schermato il sei-centro è richiesto per uscita simultanea).

RS485/Modbus
L'alimentazione elettrica deve essere alimentata esclusivamente e un cavo schermato il quattro-centro è usato per l'alimentazione elettrica ed il segnale numerico. (Il segnale corrente e l'interfaccia RS485 possono essere uscita allo stesso tempo e un cavo schermato il sei-centro è richiesto per uscita simultanea).

7.Connection

guida 8.Safety

Osservi prego i requisiti dei regolamenti elettrici locali dell'installazione! Segua i regolamenti locali per sanità e sicurezza del personale. Tutte le operazioni sulle componenti elettriche dello strumento devono essere completate dai professionisti che hanno ricevuto l'addestramento convenzionale. Controlli prego la targhetta dello strumento per assicurarsi che la specificazione di prodotto soddisfaccia le vostre richieste. Assicuri prego che la tensione di alimentazione elettrica sia coerente con i requisiti della targhetta dello strumento.

9.Grade di protezione

Questo strumento completamente soddisfa le richieste della classe IP66/67 della protezione, prego assicura il waterproofness della testa di sigillamento del cavo. Come indicato qui sotto:

Come assicurarsi che l'installazione soddisfaccia le richieste di IP67:
Assicuri che la testa di sigillatura non sia danneggiata.
Assicuri che il cavo non sia danneggiato.
Assicuri prego che i cavi usati per soddisfare le richieste dei regolamenti elettrici del collegamento.
Prima di entrare nell'interfaccia elettrica, pieghi il cavo giù per assicurarsi che l'acqua non sfoci nell'alloggio, vedono①
Stringa prego la ghiandola di cavo, vedono②
Tappi prego l'interfaccia elettrica inutilizzata con una spina cieca, vedono③

linearità 10.Sensor

Angolo d'apertura
L'angolo d'apertura è l'angolo d'apertura a cui la densità di energia dell'onda di radar raggiunge la metà del suo valore massimo (larghezza 3dB). Le microonde emettono i segnali fuori portata del fascio e possono essere riflesse dagli oggetti d'interferenza.





Più grande la dimensione dell'antenna e più piccolo il α dell'angolo d'apertura, meno gli echi di interferenza sarà generato.
Per le misure più accurate, eviti installare tutti i dispositivi interni (quali i commutatori di limite, i sensori di temperatura, le basi, gli anelli di vuoto, le serpentine di riscaldamento, i deflettori, ecc.) all'interno della gamma del fascio del segnale.

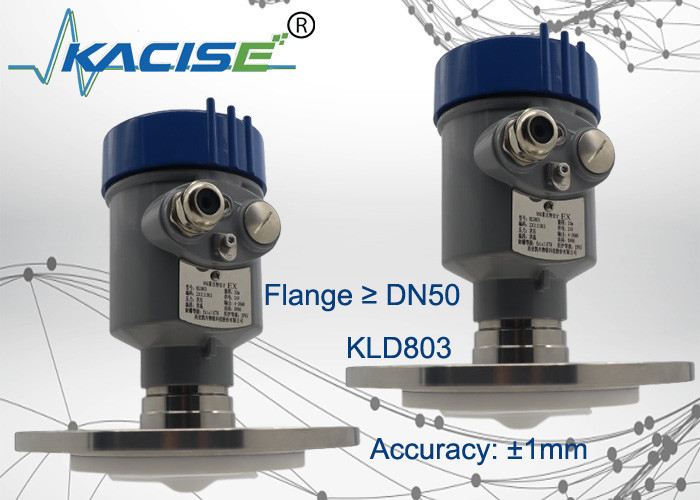

Manifestazione del prodotto di serie KLD800
