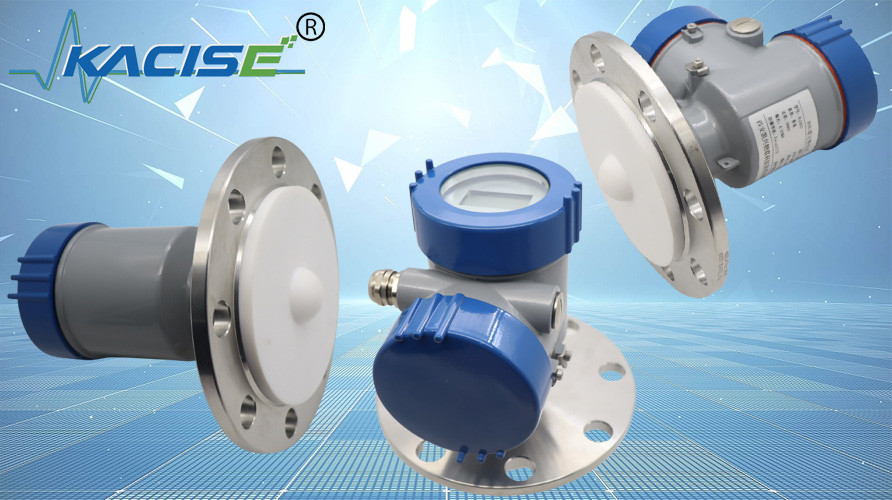

Kacise 1mm Precisione 20m Non Contact Radar Level Gauge OEM RS485 Radar Level Sensor

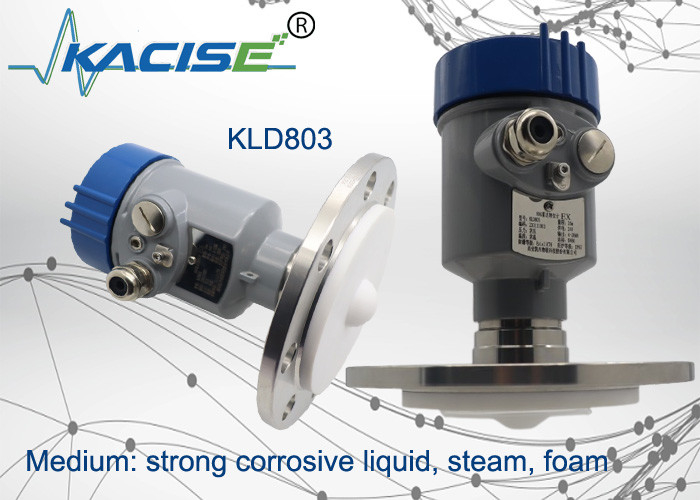

L'indicatore di livello radar KLD803 80G adotta la tecnologia FMCW (frequency modulated continuous wave)..Il segnale radar trasmesso viene ricevuto dalla stessa antenna dopo essere stato riflesso dal mezzo di misurazione.la differenza di frequenza tra la frequenza del segnale trasmesso e quella del segnale ricevuto è proporzionale alla distanza misurataIl segnale di differenza di frequenza raccolto viene sottoposto a trasformazione di Fourier rapida (FFT) per ottenere lo spettro dell'eco riflesso,e la distanza al bersaglio da misurare è calcolata sulla base di questo.
1.Dimensione del prodotto


2Principio di funzionamento
L'antenna radar trasmette un impulso di microonde strette che viene riflesso quando raggiunge la superficie del mezzo testato e poi nuovamente ricevuto dal sistema di antenne.I segnali devono essere trasmessi al circuito elettrico e successivamente convertiti in segnali di livello.Poiché la velocità di trasmissione del microonde è così veloce, il tempo impiegato per la trasmissione del microonde alla superficie del mezzo testato e poi riflesso indietro è quasi 0.

3. Caratteristiche tecniche
Il radar a onde millimetriche, la precisione di misura può raggiungere fino a ± 2 mm e la zona cieca minima di misura è di 0,05 m.
La dimensione più piccola dell'antenna soddisfa la misurazione di più condizioni di lavoro.
- una varietà di antenne a lente, angoli di lancio più piccoli, energia più concentrata, segnali di eco più forti e maggiore affidabilità rispetto ad altri prodotti radar nelle stesse condizioni industriali e minerarie.
- ha una maggiore penetrazione e può essere utilizzato normalmente in caso di adesione e condensazione.
L'intervallo del segnale dinamico è più ampio e la misurazione dei media a bassa costante dielettrica è più stabile.
¢ modalità di misurazione multiple, risposta radar in modalità di misurazione rapida
4Specifica tecnica e selezione dei modelli

5. Requisiti di installazione
Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come le pale agitate, ecc.

6. Connessione elettrica
Fornitore di energia
(4 ¢ 20) mA/HART ((2 fili)
L'alimentazione e il segnale di corrente di uscita condividono un cavo blindato a due nuclei.

(4 ¢ 20) mA ((4 fili/6 fili)
La fonte di alimentazione deve essere alimentata separatamente,e un cavo blindato a quattro nuclei è utilizzato per l'alimentazione e il segnale di corrente (il segnale di corrente e l'interfaccia RS485 possono essere usciti contemporaneamente, e per l'uscita simultanea è richiesto un cavo blindato a sei nuclei).

RS485/Modbus
L'alimentatore deve essere alimentato separatamente e un cavo blindato a quattro nuclei viene utilizzato per l'alimentatore e il segnale digitale.,e un cavo blindato a sei nuclei è richiesto per l'uscita simultanea).
7- Connessione.

8.Guida alla sicurezza
Si prega di osservare i requisiti delle normative locali sull'installazione elettrica!Tutte le operazioni sui componenti elettrici dello strumento devono essere eseguite da professionisti formati.. Si prega di controllare la targhetta dello strumento per accertarsi che le specifiche del prodotto soddisfino le proprie esigenze.Si prega di verificare che la tensione di alimentazione sia conforme ai requisiti riportati sulla targhetta dello strumento.
9.Grado di protezione
Questo strumento soddisfa pienamente i requisiti della classe di protezione IP66/67, assicurando l'impermeabilità della testa di tenuta del cavo.

Come garantire che l'impianto soddisfi i requisiti IP67:
Assicurarsi che la testina non sia danneggiata.
Assicurati che il cavo non sia danneggiato.
Si prega di verificare che i cavi utilizzati soddisfino i requisiti della normativa relativa alle connessioni elettriche.
Prima di entrare nell'interfaccia elettrica, piegare il cavo verso il basso per assicurarsi che l'acqua non scorra nell'alloggiamento, vedere 1
Si prega di stringere la ghiandola del cavo, vedere 2
Si prega di collegare l'interfaccia elettrica non utilizzata con una spina cieca, vedere 3
10.Linealità del sensore
Angolo del raggio
L'angolo di fascio è l'angolo di fascio al quale la densità di energia dell'onda radar raggiunge la metà del suo valore massimo (larghezza di 3 dB).Le microonde emettono segnali al di fuori del raggio del raggio e possono essere riflessi da oggetti che interferiscono.




Maggiore è la dimensione dell'antenna e minore è l'angolo α del fascio, minori sono gli echi di interferenza generati.
Per misure più accurate, evitare di installare dispositivi interni (come interruttori di limite, sensori di temperatura, basi, anelli di vuoto, bobine di riscaldamento, deflettori, ecc.)) nell'intervallo del fascio di segnale.

Mostra dei prodotti della serie KLD800
