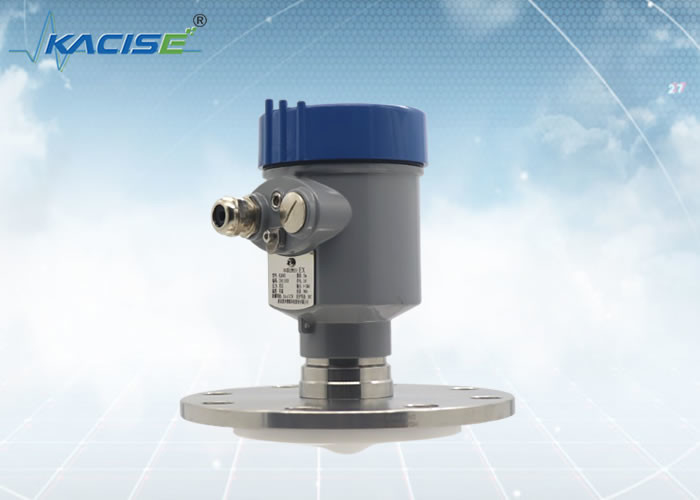

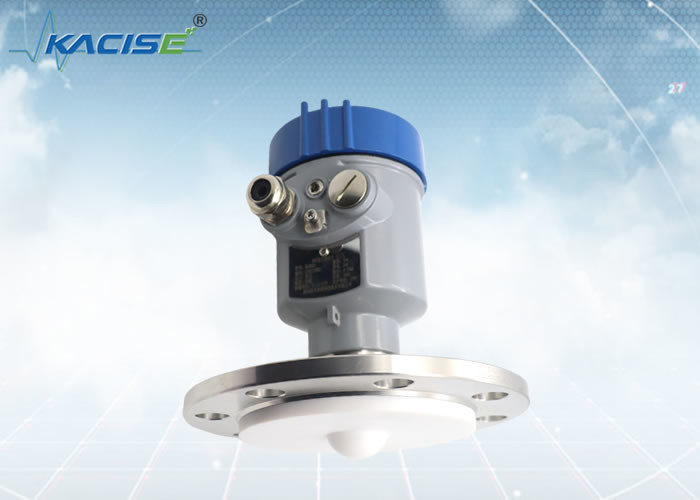

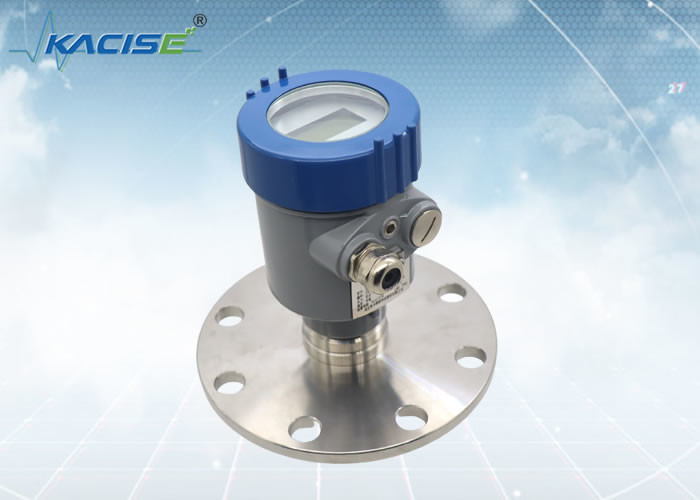

Trasmettitore di livello radar FMCW anti-corrosivo a 80 GHz con uscita da 4 a 20 mA per serbatoio dell'acqua dell'olio di combustibile diesel

Il sistema hardware utilizza microprocessori avanzati e software di elaborazione del sistema incorporato.Questo rende il prodotto applicabile a varie condizioni complesse di impianti industriali.

La tecnologia di pretrattamento del serbatoio vuoto consente allo strumento di identificare correttamente gli echi efficaci e di ottenere risultati di misurazione corretti anche in presenza di molteplici interferenze di falso eco.

Non influenzato da varie condizioni di lavoro complicate, come liquido corrosivo forte, vapore, mezzo di schiuma.

• Conchiglia di alluminio fuso: sicura, resistente (non facile da ossidare e arrugginire), leggera, forte plasticità (forte duttilità)
• Conchiglia in acciaio inossidabile: 304 (resistenza alle alte temperature, alta robustezza), 316L (resistenza alla corrosione)
• Funzione di apprendimento delle false onde

Unità in mm:

Installazione delle flange

Quando si utilizza l'installazione di una flange, la distanza minima tra lo strumento e la parete del serbatoio deve essere di 200 mm.

• Piano di riferimento
• centro del vaso o asse di simmetria

Installazione di sollevamento

• FMCW, vale a dire Frequency Modulated Continuous Wave.
• La tecnologia FMCW e la tecnologia radar a impulsi sono due tecnologie utilizzate nel radar ad alta precisione.La sua frequenza cambia con il tempo secondo la legge dell' onda triangolare.
• FMCW (Frequency Modulated Continuous Wave), la frequenza dell'eco ricevuta e la legge del cambiamento di frequenza trasmessa sono le stesse, entrambe sono onde triangolari.Usando questa piccola differenza di tempo, si può calcolare la distanza di destinazione.
