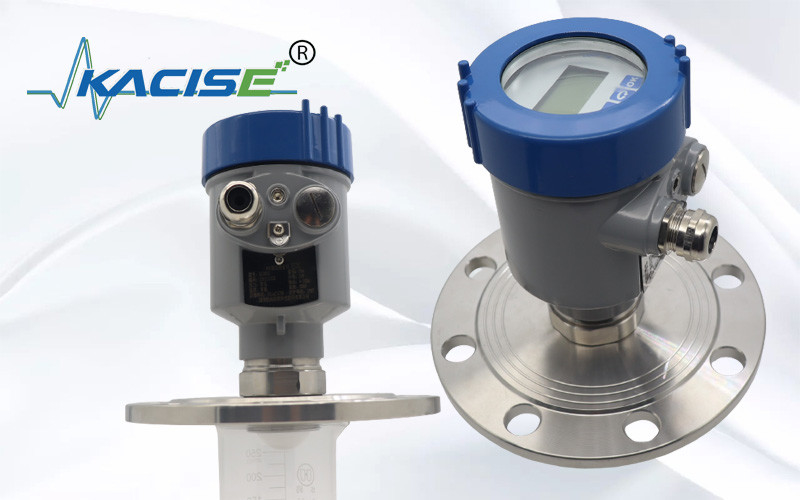

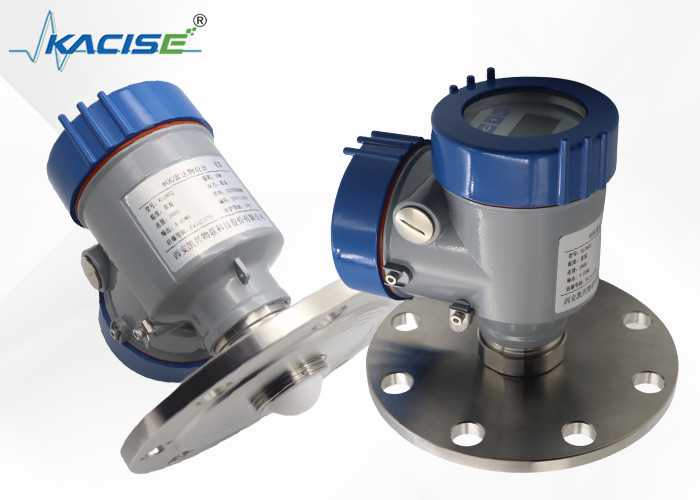

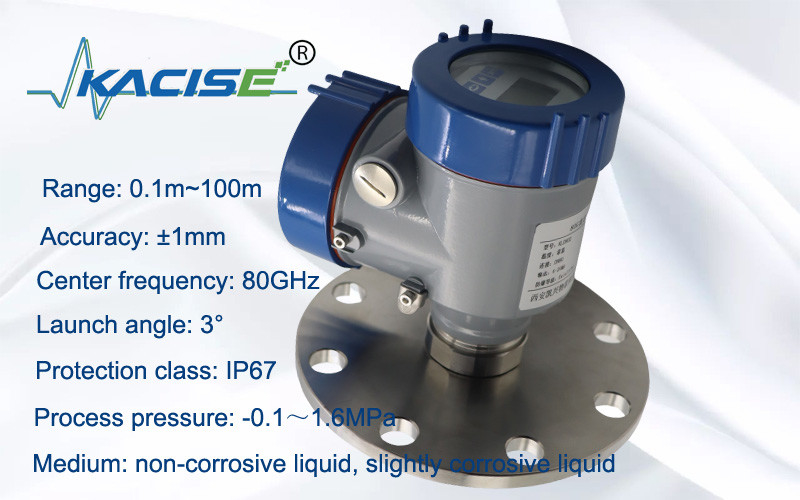

Sensore di livello radar FMCW senza contatto da 80 GHz con precisione di 1 mm e protezione IP67 per serbatoi di stoccaggio dei liquami

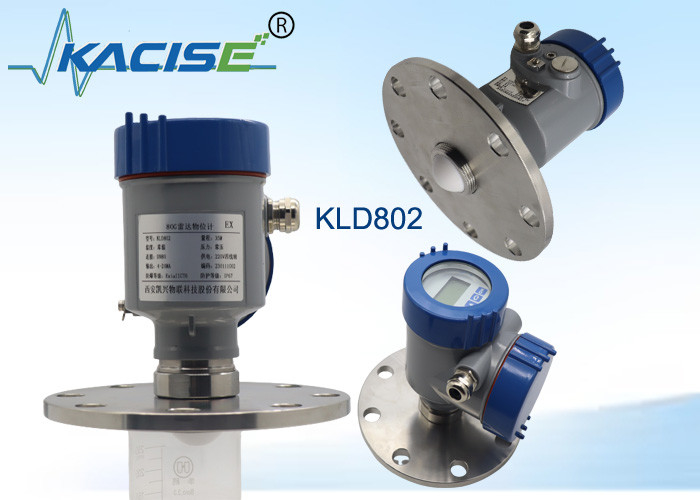

L'indicatore di livello radar KLD802 80G adotta la tecnologia a onda continua modulata in frequenza (FMCW). L'antenna emette un segnale radar FM ad alta frequenza e la frequenza del segnale radar aumenta linearmente. Il segnale radar trasmesso viene ricevuto dalla stessa antenna dopo essere stato riflesso dal mezzo misurato. Allo stesso tempo, la differenza di frequenza tra la frequenza del segnale trasmesso e la frequenza del segnale ricevuto è proporzionale alla distanza misurata. Il segnale di differenza di frequenza raccolto viene sottoposto alla trasformata veloce di Fourier (FFT) per ottenere lo spettro dell'eco riflesso e su questa base viene calcolata la distanza dal bersaglio da misurare.

L'antenna radar trasmette un impulso a microonde stretto che verrà riflesso quando raggiunge la superficie del mezzo analizzato e quindi ricevuto nuovamente dal sistema di antenna. I segnali saranno trasmessi al circuito elettrico e poi convertiti in segnali di livello. Poiché la velocità di trasmissione delle microonde è così elevata, il tempo impiegato per la trasmissione delle microonde alla superficie del mezzo testato e poi riflesso è quasi 0.

• Radar a onde millimetriche, la precisione della misurazione può raggiungere fino a ±2 mm e la zona cieca di misurazione minima è 0,05 m.
• La dimensione più piccola dell'antenna soddisfa la misurazione di più condizioni di lavoro.
• Una varietà di antenne per obiettivi, angoli di lancio più piccoli, energia più concentrata, segnali di eco più forti e maggiore affidabilità rispetto ad altri prodotti radar nelle stesse condizioni industriali e minerarie.
• Ha una penetrazione più forte e può essere utilizzato normalmente in caso di adesione e condensa.
• La gamma dinamica del segnale è più ampia e la misurazione di mezzi a bassa costante dielettrica è più stabile.
• Modalità di misurazione multiple, risposta radar in modalità di misurazione rapida

Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come palette agitatrici, ecc.

Alimentazione elettrica

(4~20) mA/HART(2 fili)
L'alimentazione e il segnale di corrente in uscita condividono un cavo schermato a due conduttori. Fare riferimento ai dati tecnici per lo specifico intervallo di tensione di alimentazione.

(4~20) mA(4 fili/6 fili)
L'alimentatore deve essere alimentato separatamente e per l'alimentazione e il segnale di corrente viene utilizzato un cavo schermato a quattro conduttori (il segnale di corrente e l'interfaccia RS485 possono essere emessi contemporaneamente e per l'uscita simultanea è necessario un cavo schermato a sei conduttori).

RS485/Modbus
L'alimentatore deve essere alimentato separatamente e per l'alimentazione e il segnale digitale viene utilizzato un cavo schermato a quattro conduttori. (Il segnale corrente e l'interfaccia RS485 possono essere emessi contemporaneamente, per l'uscita simultanea è necessario un cavo schermato a sei conduttori).

Si prega di osservare i requisiti delle norme locali sull'installazione elettrica! Seguire le normative locali per la salute e la sicurezza del personale. Tutte le operazioni sui componenti elettrici dello strumento devono essere completate da professionisti che hanno ricevuto una formazione formale. Si prega di controllare la targhetta dello strumento per assicurarsi che le specifiche del prodotto soddisfino i vostri requisiti. Assicurarsi che la tensione di alimentazione sia coerente con i requisiti riportati sulla targhetta dello strumento.

Questo strumento soddisfa pienamente i requisiti della classe di protezione IP66/67, assicurarsi dell'impermeabilità della testa sigillante del cavo. Come mostrato di seguito:

Come garantire che l'installazione soddisfi i requisiti di IP67:

• Assicurarsi che la testa saldante non sia danneggiata.
• Assicurarsi che il cavo non sia danneggiato.
• Assicurarsi che i cavi utilizzati soddisfino i requisiti delle normative sui collegamenti elettrici.
• Prima di accedere all'interfaccia elettrica, piegare il cavo verso il basso per garantire che l'acqua non penetri nell'alloggiamento, vedere ①
• Stringere il pressacavo, vedere ②
• Collegare l'interfaccia elettrica non utilizzata con un tappo cieco, vedere ③

Angolo del fascio
L'angolo del fascio è l'angolo del fascio al quale la densità di energia dell'onda radar raggiunge la metà del suo valore massimo (larghezza 3dB). Le microonde emettono segnali fuori dalla portata del raggio e possono essere riflesse da oggetti interferenti.

Maggiore è la dimensione dell'antenna e minore è l'angolo del fascio α, minori saranno gli echi di interferenza generati.
Per misurazioni più accurate, evitare di installare dispositivi interni (come interruttori di finecorsa, sensori di temperatura, basi, anelli del vuoto, bobine di riscaldamento, deflettori, ecc.) all'interno del raggio del raggio del segnale.
