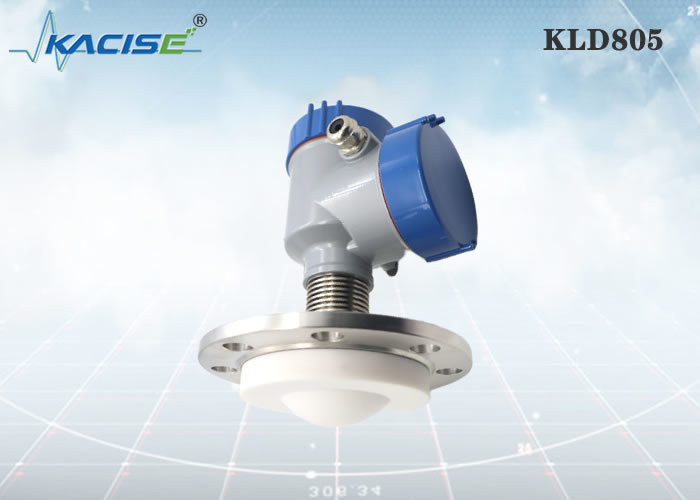

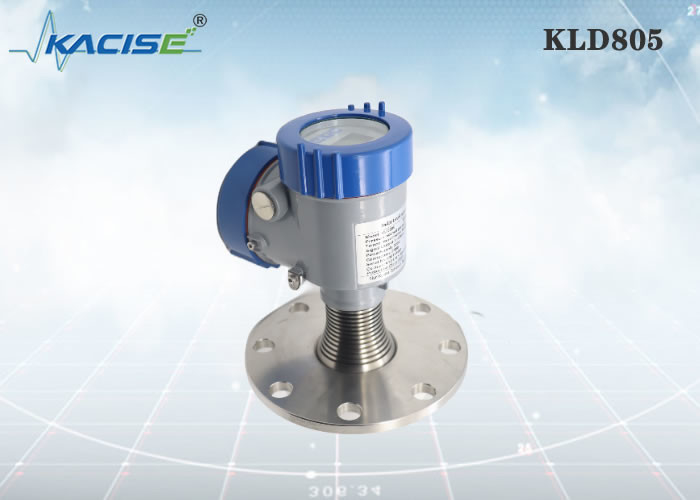

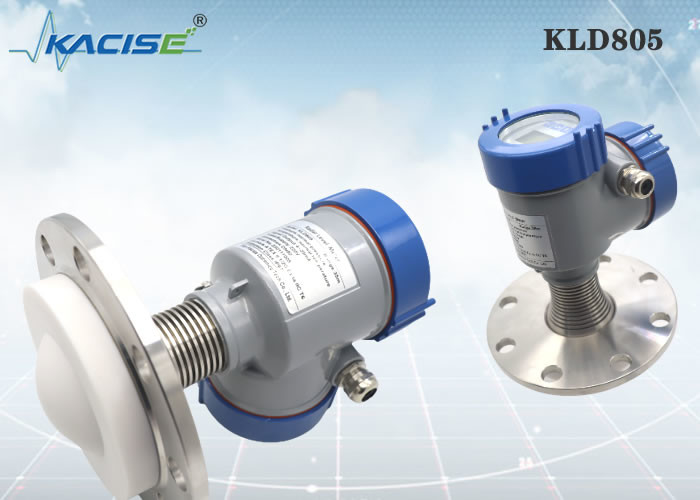

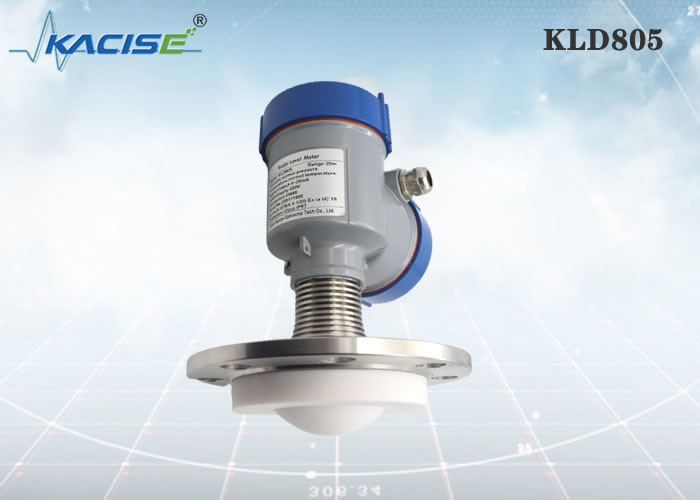

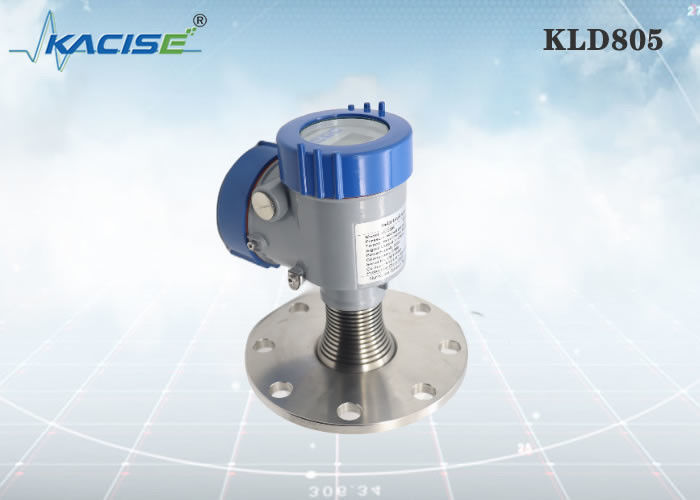

KLD805 80G FM Radar Level Sensor
Introduzione
Il misuratore di livello radar Apure funziona a 76-81 GHz, che ha una gamma di misurazione massima di 100 m e una zona cieca minima di 10 cm. Supporta applicazioni a 4 fili e a 2 fili.
La frequenza di funzionamento più elevata e la lunghezza d'onda più breve lo rendono ideale per applicazioni a solido, comprese quelle con polveri estreme e temperature elevate fino a + 200 °C.Il radar è costituito da un circuito elettronico accoppiato a un'antenna e una flange per posizionamento rapido e facile.
Caratteristica
Materiale PTFE:idrofobico, impermeabile, ad alta densità e resistente alle alte temperature.
VANTAGGI dell'utilizzo di composti riempiti di PTFE
• Eccellente resistenza chimica
• Ampia gamma di temperature di servizio
• Ottime proprietà dielettriche
• Non aderente, a bassa attrito
• Nessuna fragilità o invecchiamento
• La finitura della superficie è liscia
• Non bagnare
• Protezione da corrosione eccezionale
• Isolamento elettrico
• Alta stabilità termica e resistenza alle fiamme
• Resistenza alle intemperie
• Conformità per il grado alimentare
|
KLD805
|
Medio: liquido corrosivo forte, vapore, schiuma,
alta temperatura e alta pressione
Distanza di misura: 0,1 m~10/20/30/60/100 m
Connessione di processo: flange ≥ DN80
Temperatura di processo: -40 ∼200°C
Pressione di processo: -0,1 ∼2,5 MPa
Dimensione dell'antenna: l'antenna dell'obiettivo di 76 mm (secondo le dimensioni della flange)
Materiale dell'antenna: PTFE/riempimento generale
Accuratezza: ±1 mm
Classe di protezione: IP67
Frequenza centrale: 80 GHz
Angolo di lancio: 3°
Fornitore di alimentazione: due fili /DC24V
a quattro fili /DC12~24V
quattro fili /AC220V
Casing: alluminio / plastica / acciaio inossidabile
Fonte di segnale: due fili /4...20mA/protocollo HART
quattro fili 4...20mA/ RS485 Modbus
|
Installazione
1.Installazione di flange
Quando si utilizza l'installazione di una flange, la distanza minima tra lo strumento e la parete del serbatoio deve essere di 200 mm.
① Piano di riferimento
② centro del vaso o asse di simmetria
2.Installazioni di sollevamento
Requisiti di installazione
Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come agitare le pale, ecc.
In condizioni di lavoro estremamente complesse, lo strumento può funzionare normalmente se non vi è alcun ostacolo nella zona con un raggio di 20 cm centrato sul punto di installazione.
Disegno di connessione dell'impianto:
L'altezza massima della bobina di installazione H max dipende dal diametro della bobina di installazione D e dalla dimensione dell'angolo di lancio del prodotto.
Un collegamento troppo lungo influenzerà le prestazioni del radar.
Dimensioni
Dimensione della cassa
Unità in mm:
