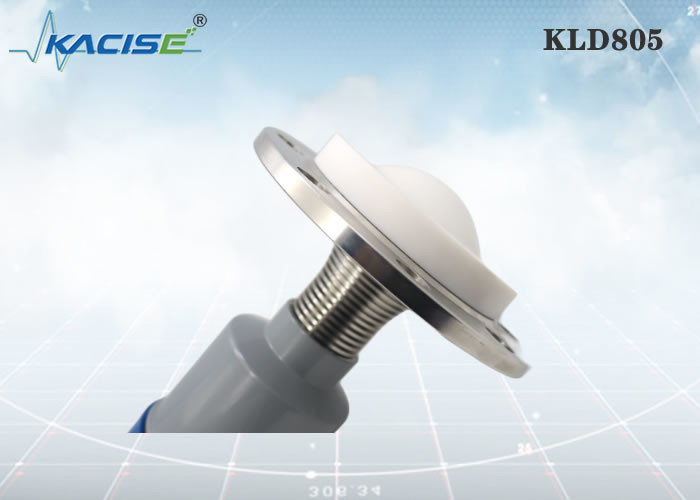

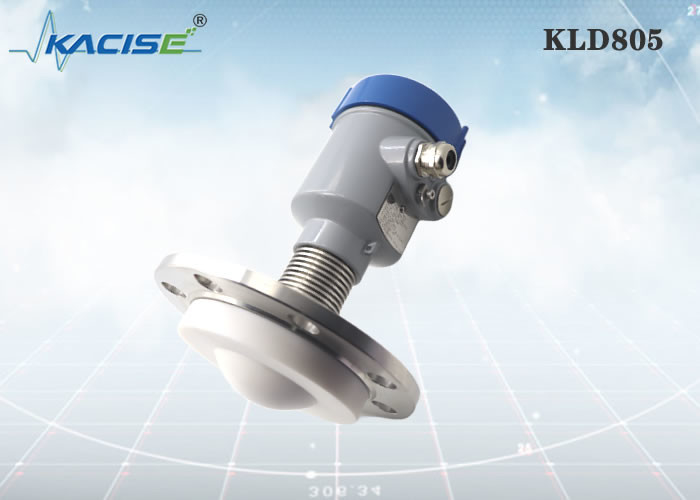

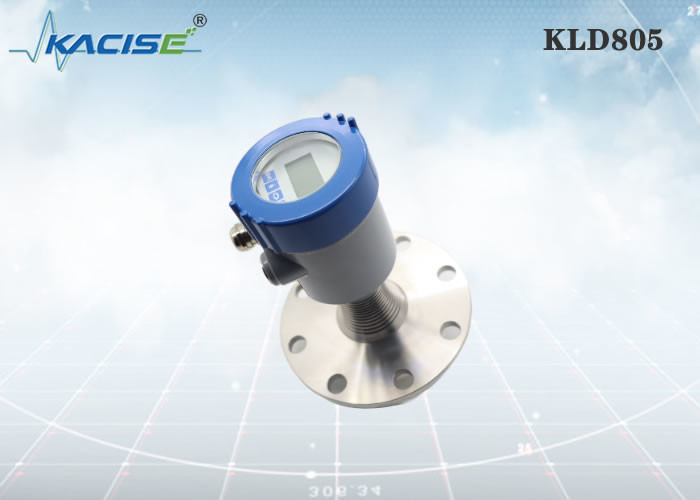

KLD805 Trasmettitore di livello radar a 80 GHz per liquidi corrosivi forti con precisione ±1 mm e tecnologia FMCW

L'indicatore di livello radar KLD800 serie 80G adotta la tecnologia FMCW (frequency modulated continuous wave).e la frequenza del segnale radar aumenta linearmenteIl segnale radar trasmesso viene ricevuto dalla stessa antenna dopo essere stato riflesso dal mezzo di misurazione.la differenza di frequenza tra la frequenza del segnale trasmesso e quella del segnale ricevuto è proporzionale alla distanza misurataIl segnale di differenza di frequenza raccolto è sottoposto a trasformazione di Fourier rapida (FFT) per ottenere lo spettro dell'eco riflesso,e la distanza al bersaglio da misurare è calcolata in base a questo.

• Radar a onde millimetriche, la precisione di misurazione può raggiungere fino a ±2 mm e la zona cieca minima di misurazione è di 0,05 m.
• La dimensione più piccola dell'antenna soddisfa la misurazione di più condizioni di lavoro.
• Una varietà di antenne a lente, angoli di lancio più piccoli, energia più concentrata, segnali di eco più forti e maggiore affidabilità rispetto ad altri prodotti radar nelle stesse condizioni industriali e minerarie.
• Ha una maggiore penetrazione e può essere utilizzato normalmente in caso di adesione e condensazione.
• La gamma di segnali dinamici è più ampia e la misurazione dei media a bassa costante dielettrica è più stabile.
• Modalità di misurazione multiple, risposta radar in modalità di misurazione rapida.

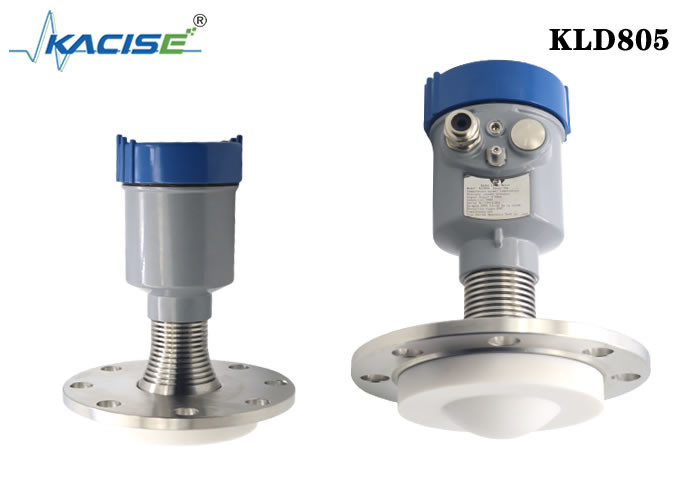

KLD805

Medio: liquido corrosivo forte, vapore, schiuma, alta temperatura e alta pressione Distanza di misura: 0,1 m~10/20/30/60/100 m Connessione di processo: flange ≥ DN80 Temperatura di processo: -40 ∼200°C Pressione di processo: -0,1 ∼2,5 MPa Dimensione dell'antenna: l'antenna dell'obiettivo di 76 mm (secondo le dimensioni della flange) Materiale dell'antenna: PTFE/riempimento generale Accuratezza: ±1 mm Classe di protezione: IP67 Frequenza centrale: 80 GHz Angolo di lancio: 3° Fornitore di alimentazione: due fili /DC24V a quattro fili /DC12~24V Casing: alluminio / plastica / acciaio inossidabile Fonte di segnale: due fili /4...20mA/protocollo HART quattro fili 4...20mA/ RS485 Modbus

Quando si utilizza l'installazione di una flange, la distanza minima tra lo strumento e la parete del serbatoio deve essere di 200 mm.

1 piano di riferimento

2 centro del vaso o asse di simmetria

Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come le pale agitate, ecc.

In condizioni di lavoro estremamente complesse, lo strumento può funzionare normalmente se non vi è alcun ostacolo nella zona con un raggio di 20 cm centrato sul punto di installazione.

Disegno di connessione dell'impianto:

L'altezza massima della bobina di installazione H max dipende dal diametro della bobina di installazione D e dalla dimensione dell'angolo di lancio del prodotto.

Un collegamento troppo lungo influenzerà le prestazioni del radar.

Unità in mm:

Unità in mm:
