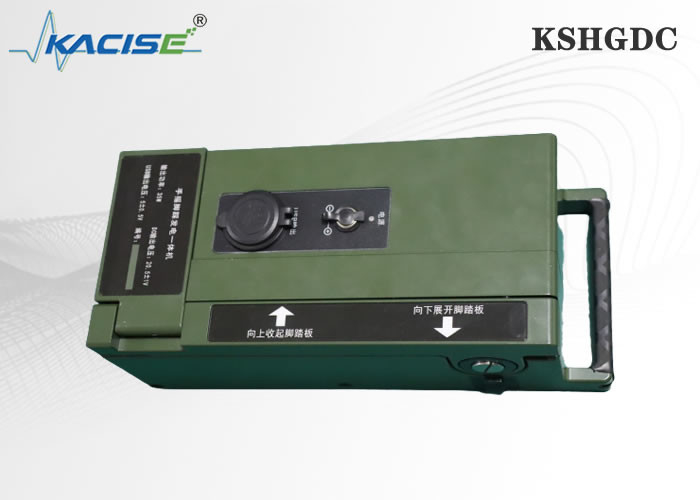

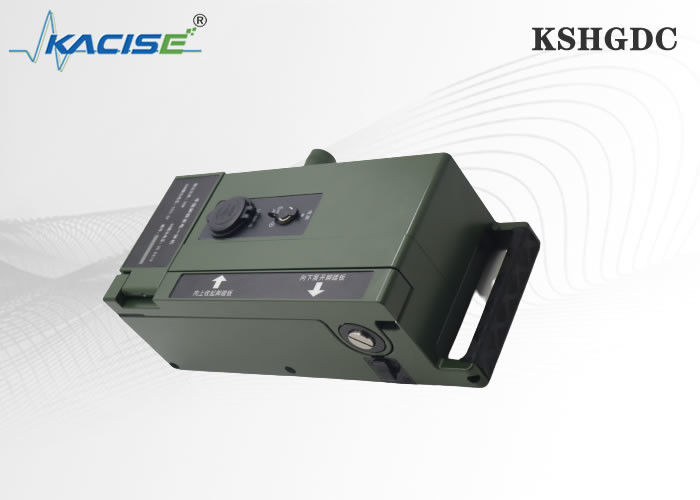

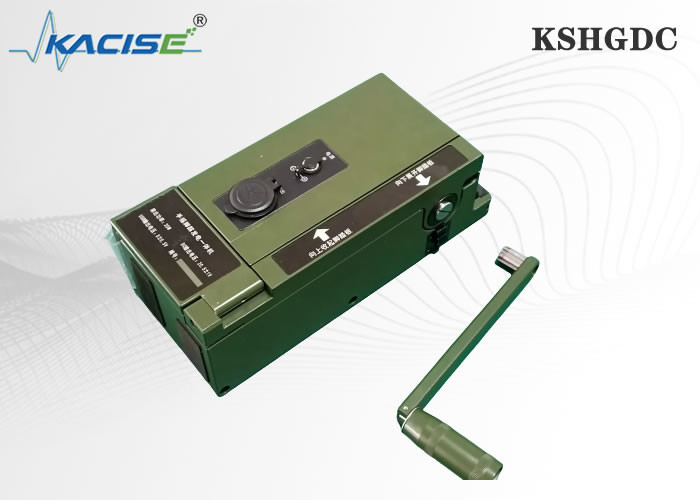

KSHGDC Generatore a manovella militare
1. Descrizione generale
1.1 Applicazione
Questo generatore a mano è una fonte di alimentazione DC emergente per la ricarica di apparecchi radio e batterie con tensione di 16,8 V e 5 V.Può fornire energia continuamente funzionare in carica galleggiante la batteria di stoccaggio per le emergenze militari.
Caratteristiche del prodotto:
- Alimentare l'apparecchiatura in qualsiasi momento a mano sul campo
- La potenza complessiva è superiore a 10W, di piccole dimensioni e di alta potenza
- Fornire uscita 12V e uscita USB 5V per alimentare vari dispositivi
- Conchiglia interamente in lega di alluminio, più solida e affidabile
- L'intera macchina è di meno di 600g, più portatile
1.2 Principali specifiche
Parametri principali
| Caratteristica |
Descrizione |
Nota |
| Capacità di ricarica |
16V±1V 2,5A ((normale) |
|
| Capacità di uscita |
14.5V±0.5V 5A |
|
| Valore della pinza della tensione di uscita |
29Vdc |
La tensione di uscita è positivamente correlata alla velocità di manovra |
| Velocità di manovra |
90-150 giri/min (normale) |
Controllare la velocità di avviamento per assicurarsi che il verde ha portato su; questo significa che il generatore di lavoro nella corretta condizione di lavoro |
| Voltaggio di uscita |
12-24V ordinabili |
|
| Potenza di uscita |
60W normale, 80W massimo |
|
| tensione ripple |
25 mV |
|
| FattoUuttensione fluttuazionesecondo il carico variabile |
10% della produzioneut valore nominale (max) |
|
| La vita lavorativa |
1200 ore nominali |
|
| Protezione da cortocircuito di uscita |
Sostenuto |
|
| Ambiente di applicazione |
Temperatura: -40°C+70°C.
Umidità relativa: 0%~95% ((40°C).
Vibrazione:5.5-200Hz @1,5g
|
a prova di pioggia |
| Dimensione |
corpo 145 mm x 85 mm x 70 mm. |
Peso 1,8 kg (con manovella) |
| Cornice: 800 mm × 430 mm × 285 mm |
Peso 2,8 kg (con manovella) |
1.3 Il pacchetto di consegna è composto da:
| Articolo |
Quantità |
Nota |
| Corpo del generatore |
1 pc |
|
| Inquadratore integrato |
1 pc |
|
| Cavo di trasmissione di potenza |
1 pc |
La lunghezza del cavo è di 3 cavi di base per 2 uscite e un loopback comune. |
| Cintura per spalle |
1 coppia |
|
Un generatore, un cavo di alimentazione con spine in un sacchetto di tela.
2 Principi di funzionamento
Questo generatore manuale è azionato da manodopera, e, mediante un ingranaggio, produce la forza motrice per rendere il magneto permanente generatore sincrono per generare energia.dopo rettificazione con diodo di silicio, filtrata da condensatori e quindi regolata da un regolatore di serie di transistor, viene convertita in tensione di uscita pari a corrente continua.
2.1 Trasmissione di trasmissione
La potenza di questo generatore a mano è trasmessa da tre ingranaggi seriali, la potenza dalle maniglie viene trasmessa all'albero dell'ingranaggio del rotore del generatore e fa ruotare il rotore.Il rapporto di trasmissione totale I=Il xI2=7.46x6.71 =50 Poiché la velocità di manovra è di 11 Or/min, la velocità del rotore del generatore è di circa 3000 r/min.
2.2 Il generatore.
La struttura del generatore è di tipo out-rotor; lo statore è costituito da avvolgimenti distribuiti in 3 fasi e inclinati in connessione stellare.Il rotore è fatto di terra rara magnete permanente è a forma di stella e otto poliQuando le maniglie sono in movimento, c'è un movimento relativo del campo magnetico rispetto allo statore,e la tensione alternata a 3 fasi viene indotta nella bobina dello statore con una frequenza di circa 200 Hz.
2.3 Parte del circuito
Il circuito è costituito da un raddrizzatore di tipo ponte a 3 fasi e un filtro condensatore.Il display digitale indica lo stato di funzionamento, comprese tensione e corrente. Controllare la velocità di svolta per mantenere l'indicatore verde acceso durante lo svolto della manopola, il giallo acceso, dovrebbe accelerare e il rosso acceso per abbassare la velocità dell'indicatore.
2.4 Metodo di protezione
Questo generatore è dotato di un circuito di protezione contro la sovratensione per limitare la tensione di ingresso del regolatore e la tensione di uscita di ricarica a 29V±0.5V e per evitare che lo strumento fornito venga danneggiato da manovrazioni in eccesso di velocità e da alta tensione
