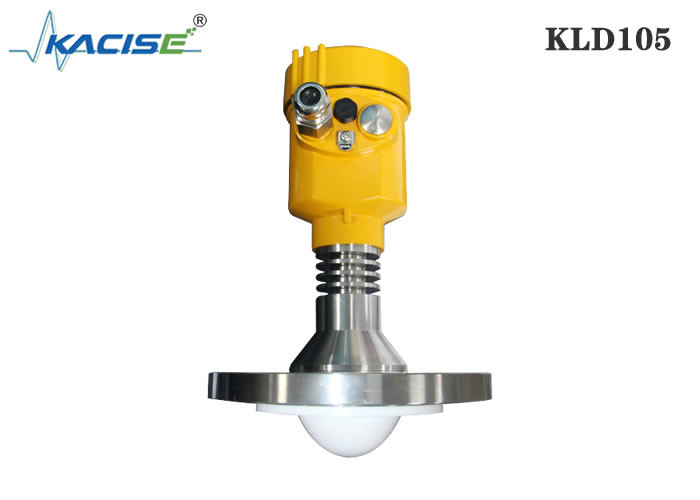

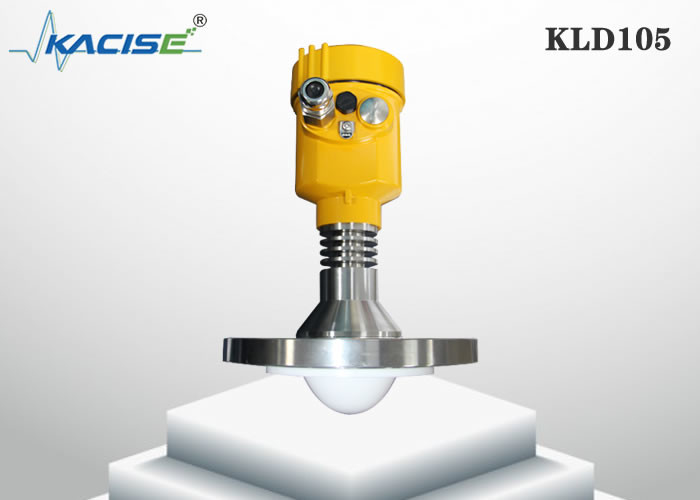

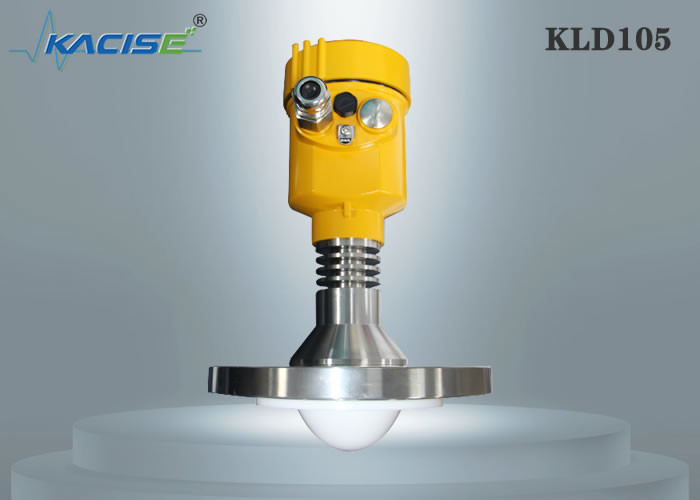

Misuratore di livello radar FM 80G con protezione IP67 Angolo di lancio 3° e antenna PTFE per la misurazione di liquidi

Il principio generale del misuratore di livello radar a onda continua FM è che il radar emette onde elettromagnetiche sulla parte superiore del serbatoio e le onde elettromagnetiche vengono ricevute dal radar dopo essere state riflesse dal mezzo. La differenza di frequenza δf tra il segnale ricevuto e il segnale trasmesso è proporzionale alla distanza R dalla superficie del mezzo: R=C (velocità)*δf (differenza di frequenza)/2/K (pendenza di modulazione di frequenza). Poiché la velocità della luce C e la pendenza della modulazione di frequenza K sono note, è possibile stimare la differenza di frequenza δf per ottenere la distanza R dalla posizione di installazione del radar alla superficie del materiale e quindi, attraverso l'altezza totale nota del serbatoio, sottrarre la distanza spaziale dal radar alla superficie del materiale (denominata altezza vuota) per ottenere l'altezza del livello del materiale.

1. Radar a onde millimetriche, con una precisione di misurazione fino a ±1 mm e un'area cieca minima di 0,1 m.
2. La dimensione più piccola dell'antenna soddisfa la misurazione di più condizioni di lavoro.
3. Una varietà di antenne per obiettivi, un angolo di lancio più piccolo, un'energia più concentrata, un segnale eco più forte, nelle stesse condizioni industriali e minerarie, rispetto ad altri prodotti radar hanno una maggiore affidabilità.
4. Con una maggiore penetrabilità, può essere utilizzato normalmente anche in presenza di adesione e condensa.
5. La gamma dinamica del segnale è più ampia e la misurazione del mezzo a bassa costante dielettrica è più stabile.
6. Una varietà di modalità di misurazione, il tempo di reazione del radar nella modalità di misurazione rapida è inferiore a 1S.
