Non contatto Ultrasuoni esterne serbatoi di acido nitrico livello di misura RS485 trasmettitore di livello dell'acqua
1Principio di funzionamento
sensore esterno di leva liquida con principio di rilevamento sonar,utilizzando il sensore integrato di temperatura per elaborare il sonar Il sensore è incollato nella parete esterna del serbatoio. algoritmo brevettato per calcolare l'altezza del liquido nel il serbatoio e l'uscita a un sistema di controllo remoto (ad es. DCS) attraverso (4-20) mA, HART, RS-485, Modbus.
Secondo la figura a destra, il tempo necessario per il segnale I segnali sono trasmessi e poi ricevuti dalla superficie del liquido.
dal trasduttore sono alimentati nel processore e poi L'allungamento della lunghezza del piatto è effettuato con un algoritmo brevettato per calcolare l'altezza del liquido secondo la formula:
H=αV ((t-t1)/2
H: altezza del liquido
v: velocità del suono nel liquido
t: tempo tra il segnale trasmesso e il segnale ricevuto
t g: tempo di propagazione nella parete del serbatoio
α:fattore di compensazione liquida
2Applicazioni
Serbatoi di GPL
Serbatoi di ammoniaca liquida
Serbatoi di propano liquido
Serbatoi di carburante
Serbatoi di acidi/solventi
Acidi solforici concentrati (< 98%)
Serbatoi di acido nitrico
Serbatoi di acido cloridrico
3. Caratteristiche
Tecnologia di rilevamento non invasiva
Il sensore si attacca all' esterno del fondo del serbatoio
Adatti alla maggior parte delle forme e delle dimensioni delle lattine
Uscita al sistema di telemetria - varie opzioni
CNEX omologato per l'uso in zone pericolose
(processore e sensore)
Sensore di temperatura integrato
Basso costo, affidabilità e precisione della misurazione del serbatoio
Non influenzato dalla pressione
Facile installazione - senza irruzione del serbatoio
Semplice retroft ai serbatoi esistenti
Nessun tempo di fermo durante l'installazione
Nessuna parte in movimento
3. Parametro
| Intervallo di misura |
5 cm~3m di olio diesel e acqua come sempre |
| Precisione di misura |
00,5% F.S. |
| Via di alimentazione |
24vdc |
| Difendere il grado |
Protezione IP66 |
| Temperatura di funzionamento |
-20°C ~ 50°C |
| Temperatura di conservazione |
- 25°C~70°C |
| Lunghezza del cavo |
8 metri, può essere personalizzato |
| Comunicazione |
RS485, RS232, localizzatore GPS. |
| Risoluzione della schermata |
1 mm |
| Corrente di uscita (facoltativo) |
4-20ma |
4. pacchetto
Per scegliere il sensore di pressione adatto a voi, inviateci le seguenti informazioni con il feedback.
1. Campo di applicazione
2. precisione
3. segnale di uscita
4. tensione di alimentazione
5. Distanza di misura
6. media
7. intervallo di temperatura
5. Applicazione Immagine

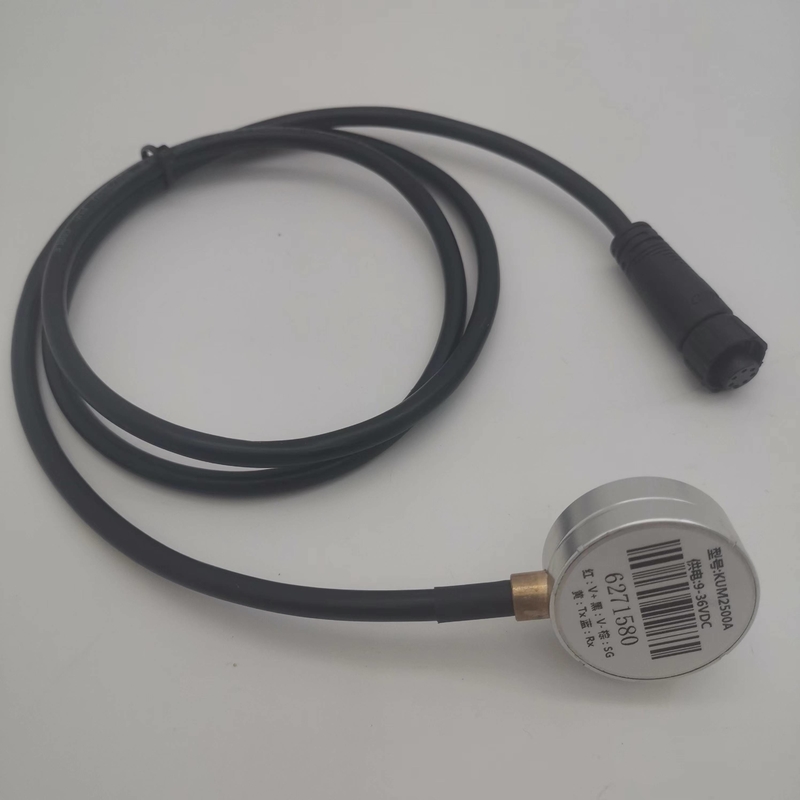

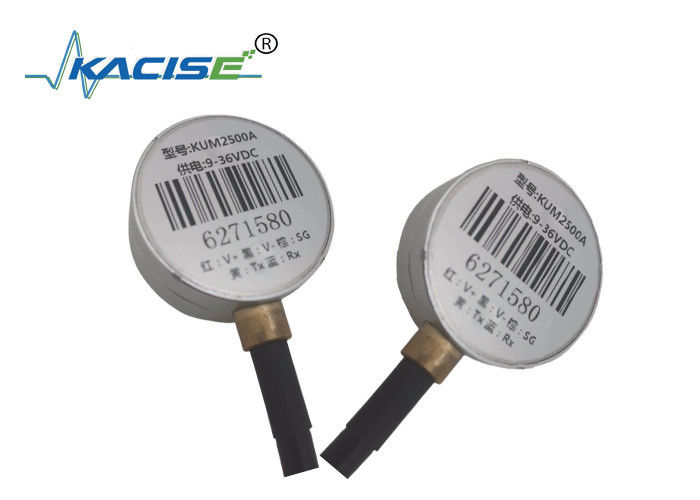

5. Immagine del prodotto
