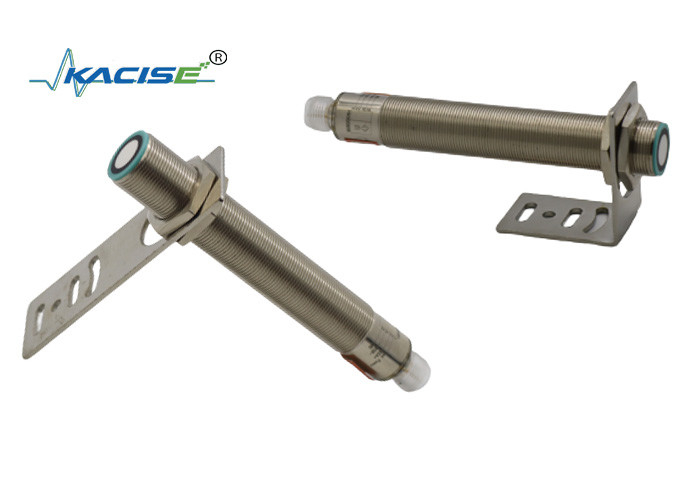

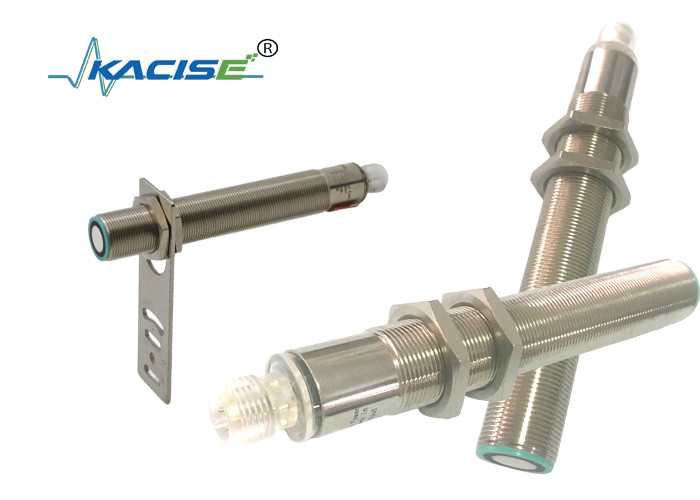

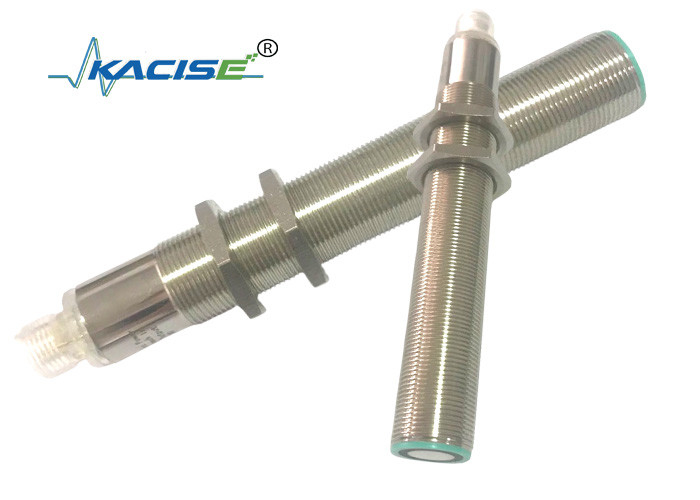

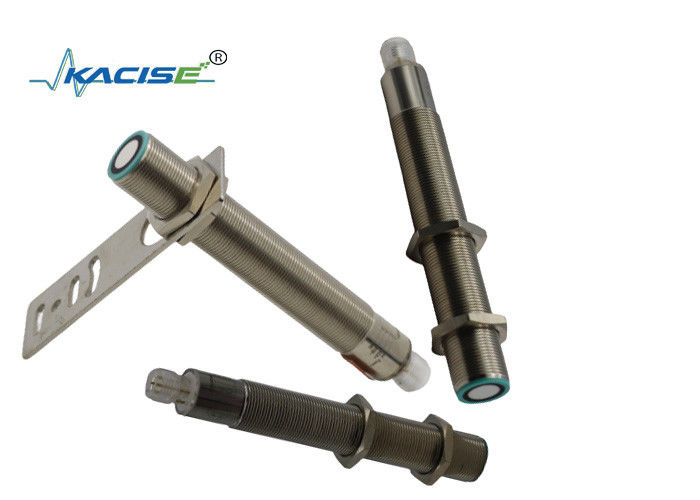

RS485 il sensore di livello dell'acqua ultrasonico liquido ultrasonico del carro armato del calibro del tester livellato dei prezzi di basso costo del segnale in uscita
1. parametro
Specifiche generali
| Percezione della gamma |
100… 1000 millimetri |
| Area inutilizzabile |
0… 100 millimetri |
| Piatto standard dell'obiettivo |
100 millimetri x 100 millimetri |
| Frequenza del trasduttore |
approx.220 chilociclo |
| Ritardo di risposta |
spettrografia di massa approssimativamente 50 |
Indicatori/mezzi di funzionamento
| Blu del LED |
acceso |
|
LED giallo
|
indicazione dello stato di commutazione
lampeggiamento: oggetto di funzione di programma individuato
|
|
LED rosso
|
permanentemente rosso: Errore rosso, infiammando: la funzione di programma, obietta non individuato |
Specifiche elettriche
| Tensione UB di funzionamento |
una CC di 15… 30 V, ondulazione 10% ss |
| Rifornimento a vuoto I0 corrente |
≤ 45 mA |
Input
| Tipo introdotto |
1 input di CORSO |
|
raggio d'azione A1: - UB… +1 V, raggio d'azione A2: +6 V… +UB
|
| impedenza dell'input: > kΩ 4,7; Impulso di programma di CORSO: ≥ 1 s |
Uscita
| Tipo dell'uscita |
1 uscita E4, NPN NO/NC del commutatore, programmabile |
| IE della corrente di funzionamento Rated |
200 mA, cortocircuito/sovraccarico protettivo |
| Impostazione predefinita |
Punto di commutazione A1: punto di commutazione di 70mm A2: 800mm |
| Caduta di tensione |
≤ 2,5 V |
| Accuratezza di ripetizione |
≤ 1% |
| Frequenza di commutazione f |
≤ 13 hertz |
| Isteresi H della gamma |
2% della distanza di funzionamento stabilita |
| Influenza di temperatura |
±1.5% di valore completo |
Condizioni dell'ambiente
| Temperatura ambiente |
-25… 70℃ (248… 343K) |
| Temperatura di stoccaggio |
-40… 85℃ (233… 358K) |
Specifiche meccaniche
| Collegamento |
V1 connettore (M12×1), 4-pin |
| Grado di protezione |
IP67 |
| Alloggio materiale |
d'ottone, nichelato |
| Trasduttore |
epossiresina/miscela di vetro vuota della sfera;
poliuretano della schiuma, copertura PBT
|
2. dimensioni
3. definizione elettronica dei segnali e dell'interfaccia
4. descrizione delle funzioni del sensore
Regoli il paramater
Il sensore ultrasonico caratterizza un'uscita del commutatore con due punti di commutazione insegnabili. Questi sono messi applicando la tensione di rifornimento - UB o + UB all'input di CORSO. La tensione di rifornimento deve applicarsi all'input di CORSO per almeno 1 s.LEDs indica se il sensore ha riconosciuto l'obiettivo durante la procedura di CORSO. Il punto di commutazione A1 è insegnato a con - UB, A2 con +UB. Otto funzioni d'uscita differenti possono essere fissate.
Punto di commutazione, fissante distanza solo dopo il potere sopra. L'orologio interno può assicurare non può essere cambiato dopo 5 minuti in cui potere sopra. Se voglia cambiare il punto di commutazione, l'utente può soltanto fissando la distanza di richiesta dopo il nuovo inizio di potere.
Modo della finestra di CORSO, funzione normalmente aperta
- Obiettivo stabilito per avvicinarsi al punto di commutazione
- Punto di commutazione di CORSO A1 con - UB
- Prefiggi l'obiettivo al punto lontano di commutazione
- Punto di commutazione di CORSO A2 con + UB
Modo della finestra di CORSO, funzione normalmente chiusa
- Prefiggi l'obiettivo al punto lontano di commutazione
- Punto di commutazione di CORSO A2 con - UB
- Obiettivo stabilito per avvicinarsi al punto di commutazione
- Punto di commutazione di CORSO A1 con + UB
Punto di commutazione di CORSO, funzione normalmente aperta
- Obiettivo stabilito per avvicinarsi al punto di commutazione
- Punto di commutazione di CORSO A1 con - UB
- Sensore della copertura con la mano o rimuovere tutti gli oggetti
dalla percezione della gamma
- Punto di commutazione di CORSO A2 con + UB
Punto di commutazione di CORSO, funzione normalmente chiusa
- Sensore della copertura con la mano o rimuovere tutti
oggetti dalla percezione della gamma
- Punto di commutazione di CORSO A2 con - UB
- Obiettivo stabilito per avvicinarsi al punto di commutazione
- Punto di commutazione di CORSO A1 con + UB
Grande intervallo di isteresi di TEAC-IN, modo normalmente aperto
- Obiettivo stabilito per avvicinarsi al punto di commutazione
- Punto di commutazione di CORSO A1 con + UB
- Prefiggi l'obiettivo al punto lontano di commutazione
- Punto di commutazione di CORSO A2 con - UB
Grande intervallo di isteresi di TEAC-IN, modo normalmente chiuso
- Prefiggi l'obiettivo al punto lontano di commutazione
- Punto di commutazione di CORSO A2 con + UB
- Obiettivo stabilito per avvicinarsi al punto di commutazione
- Punto di commutazione di CORSO A1 con - UB
Rilevazione di CORSO del modo normalmente aperto di presenza degli oggetti
- Sensore della copertura con la mano o rimuovere tutti gli oggetti da
percezione della gamma
- Punto di commutazione di CORSO A2 con - UB
- Sensore della copertura con la mano o rimuovere tutti gli oggetti da
percezione della gamma
- Punto di commutazione di CORSO A2 con + UB
Rilevazione di CORSO del modo normalmente chiuso di presenza degli oggetti
- Sensore della copertura con la mano o rimuovere tutti gli oggetti dalla percezione della gamma
- Punto di commutazione di CORSO A2 con +UB
- Sensore della copertura con la mano o rimuovere tutti gli oggetti dalla percezione della gamma
- Punto di commutazione di CORSO A2 con - UB
Impostazione predefinita del punto di commutazione
Gamma di A1=blind, distanza di A2=nominal
| Esposizioni di LED |
| Esposizioni nella dipendenza dal modo operativo |
LED rosso |
LED giallo |
|
Punto di commutazione di CORSO
Oggetto individuato
Nessun oggetto ha individuato
Obietti incerto (CORSO invalido)
|
fuori dai flash sopra
|
flash fuori
fuori
|
| Operazione normale |
fuori |
Stato di commutazione |
| Errore |
su |
Stato precedente |
5. stati dell'installazione
Se il sensore è installato alla caduta della temperatura dell'ambiente sotto 0℃, dovrebbe fare bene sui provvedimenti cautelari. Nel caso del montaggio diretto del sensore in un foro diretto facendo uso dei dadi d'acciaio, deve essere riparato al mezzo del filo d'abitazione.
