Name: GXB50-200 Isolatore a fune metallica interamente in metallo per scopi antivibranti per applicazioni di apparecchiature elettriche
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: GXB50-200
Price: 5,000.00 USD
Availability: InStock

Casa. > prodotti > Ammortizzatore di vibrazioni del cavo metallico >

GXB50-200 Isolatore a fune metallica interamente in metallo per scopi antivibranti per applicazioni di apparecchiature elettriche

Luogo di origine:

Cina

Marca:

Kacise

Numero di modello:

GXB50-200

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Lunghezza:

521 mm

Larghezza:

210 mm

Alto:

178 mm

Fori di montaggio:

M18

Frequenza di risonanza:

5-10Hz

Distanza fori di montaggio esterni/L1(mm):

378/377.8

Distanza foro di montaggio interno/L2(mm):

162/161.9

Deformazione verticale massima (mm):

67.3

Carico statico verticale (Kg):

2162

Rigidità statica verticale (Kg/mm):

346

Rigidità dinamica verticale (Kg/mm):

133,8

45° deformazione massima (mm):

96,5

Carico statico 45° (Kg):

1530

Rigidità statica a 45° (Kg/mm):

196,8

Rigidità dinamica 45° (Kg/mm):

66.4

Deformazione massima della sospensione laterale (mm):

71.1

Carico statico sospeso laterale (Kg):

832

Rigidità statica laterale (Kg/mm):

83.9

Rigidità sospensione laterale (Kg/mm):

73.8

Materiale:

SS304

Peso (kg):

Se supportare la personalizzazione del prodotto:

sì

Termini di pagamento e di spedizione

Quantità di ordine minimo

Prezzo

negoziabile

Imballaggi particolari

Cartone

Tempi di consegna

5-8 giorni lavorativi

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacità di alimentazione

100+

Prodotti correlati

Miglior prezzo per l' isolatore a filo anti-vibrazione a lunga durata personalizzato

Ottieni il miglior prezzo

Ammortizzatore di vibrazioni industriale della macchina fotografica, ammortizzatore durevole del cavo metallico

Ottieni il miglior prezzo

Ammortizzatore di vibrazioni del cavo metallico del metallo di Kacise per la certificazione di iso del macchinario industriale

Ottieni il miglior prezzo

Controllo del rumore di alluminio dell'ammortizzatore di vibrazioni del cavo metallico di acciaio inossidabile

Ottieni il miglior prezzo

Contattaci

86--17719566736

Contattaci ora

Descrizione del prodotto

Descrizione del prodotto
Gli isolatori a fune metallica comprendono cavi elicoidali in acciaio infilati attraverso barre di sostegno ad alta resistenza.Questi isolatori per cavi offrono una protezione superiore da urti e vibrazioni per apparecchiature e prodotti sensibili.Con la loro struttura durevole, la resistenza alla corrosione e la tolleranza alle alte temperature, queste soluzioni di isolamento sono ideali per molte applicazioni in un'ampia gamma di settori.
Tabella delle taglie del prodotto

Numero del prodotto	Alto (mm)		Larghezza (mm)	Peso del prodotto (kg)	Metodo di installazione	Dimensione del foro (mm)	Dimensione filettatura (mm)	Cono svasato
JGX-286-8-X-16860-AS	178	± 6,35	210	24	LA, SI, DO, RE, MI, S	Ø19,8 + 0,13-0,38	M18X2.5	90°

Stampa Foglio dati test di adattamento

Numero di curva	Numero del prodotto	Carico statico(N)	Deformazione massima (mm)	Rigidità alle vibrazioni Kv kN/m	Rigidità all'urto Ks kN/m
1	JGX-286-8-X-16860-AS	21620	67.3	3468	1338

Scheda tecnica test di carico raccordi a pressare inclinati a 45°

Numero di curva	Numero del prodotto	Carico statico(N)	Deformazione massima (mm)	Rigidità alle vibrazioni Kv kN/m	Rigidità all'urto Ks kN/m
1	JGX-286-8-X-16860-AS	15300	96,5	1968	664

Scheda tecnica di prova del carico di rotolamento a taglio

Numero di curva	Numero del prodotto	Carico statico(N)	Deformazione massima (mm)	Rigidità alle vibrazioni Kv kN/m	Rigidità all'urto Ks kN/m
1	JGX-286-8-X-16860-AS	8320	71.1	839	829

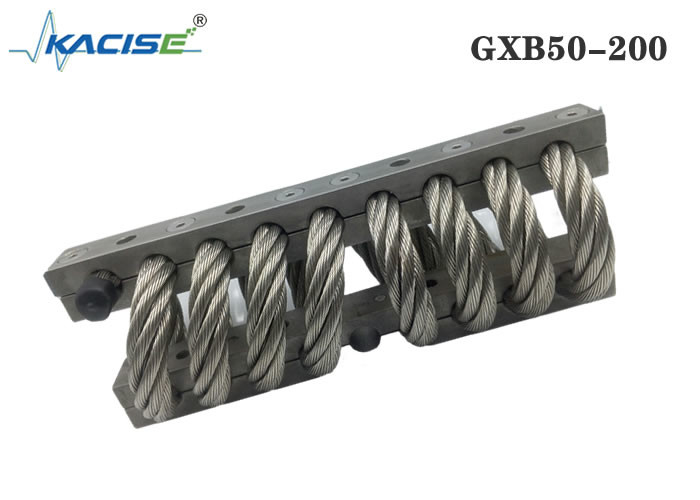

GXB50-200 Isolatore a fune metallica interamente in metallo per scopi antivibranti per applicazioni di apparecchiature elettriche 0
Gli isolatori antivibranti a fune metallica presentano i seguenti vantaggi:
1: Con rigidità non lineare
2: assorbimento degli urti a tutto tondo
3: la frequenza di risonanza è bassa e l'effetto di assorbimento degli urti a bassa frequenza è buono
4: resistenza alla corrosione, resistenza alle alte e basse temperature, può continuare a funzionare in ambienti difficili
5: installazione facile, lunga durata senza manutenzione
Schema della struttura del prodotto

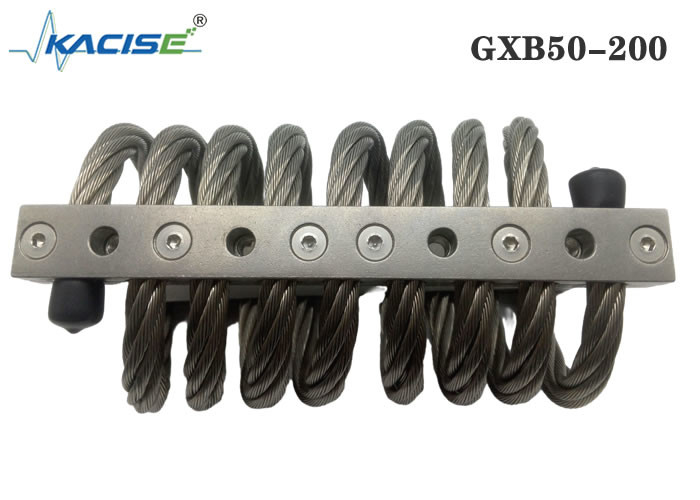

GXB50-200 Isolatore a fune metallica interamente in metallo per scopi antivibranti per applicazioni di apparecchiature elettriche 1
Guida per l'installazione dell'isolatore a fune metallica
1. Prima dell'installazione, controllare attentamente se il foro di montaggio corrisponde al foro di montaggio dell'isolatore di vibrazioni, ad esempio se la filettatura è la stessa, ecc.
2, il foro di installazione è pulito, non ci sono sbavature, ruggine, danni e altri difetti.
3. Poiché l'isolatore di vibrazioni è un componente elastico, necessita di un piccolo spazio mobile durante il lavoro.Prima dell'installazione, controllare attentamente se sono presenti apparecchiature che influiscono sull'installazione nella parte di installazione e se lo spazio mobile dell'isolatore di vibrazioni è sufficiente.Si prega di verificare se l'isolatore di vibrazioni è in buone condizioni e non presenta difetti prima dell'installazione.
4. Preparare un cacciavite e un piede di porco adatti.
5, installare prima l'isolatore su apparecchiature pesanti o apparecchiature fisse, le viti di installazione non devono essere serrate, in modo che l'isolatore possa essere leggermente attivo.
6. Installare il dispositivo di collegamento sull'altro lato dell'isolatore di vibrazioni.Se il foro di montaggio è leggermente disallineato, è possibile spostare l'isolatore di vibrazioni o utilizzare un piede di porco per allineare il foro di montaggio dell'isolatore di vibrazioni con il foro di montaggio dell'apparecchiatura, quindi avvitare la vite di fissaggio.
7. Dopo aver fissato la posizione del dispositivo, serrare tutte le viti di fissaggio.
Applicazione

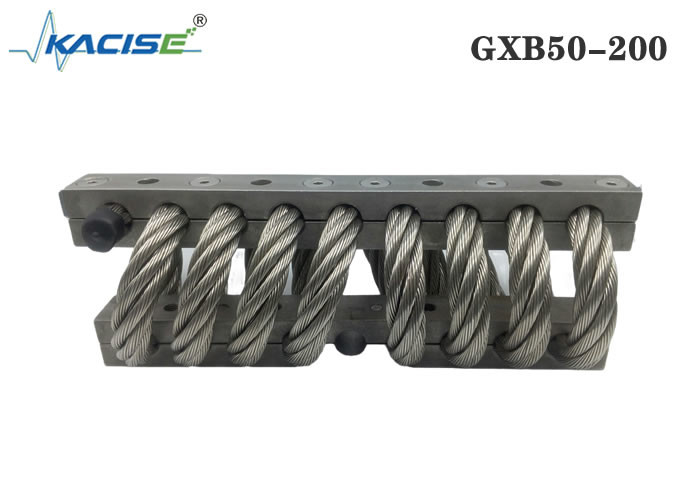

GXB50-200 Isolatore a fune metallica interamente in metallo per scopi antivibranti per applicazioni di apparecchiature elettriche 2
