Descrizione del prodotto

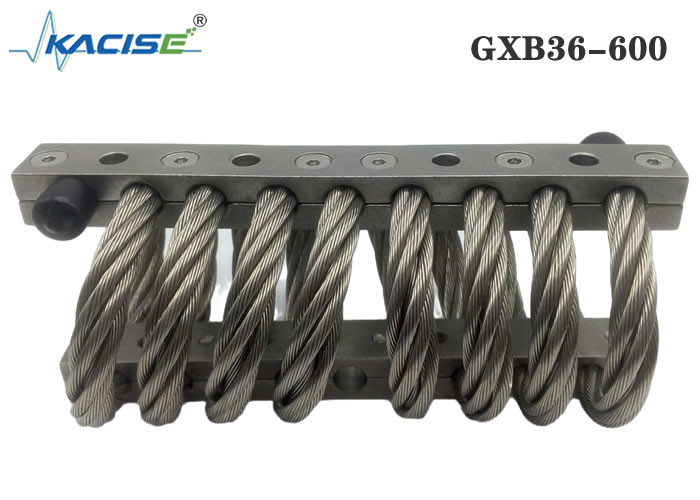

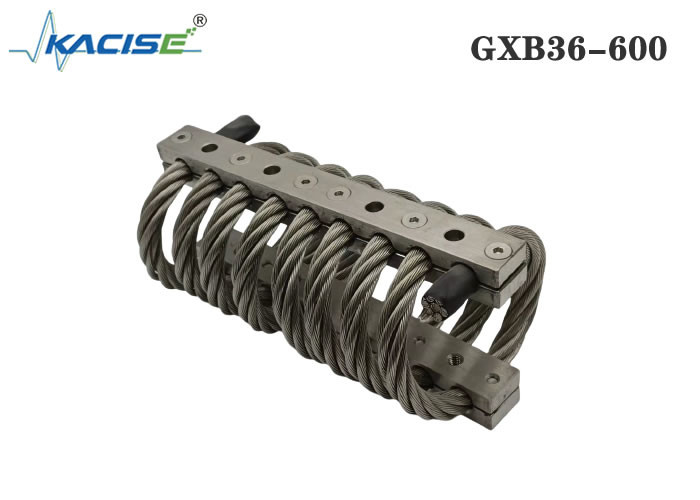

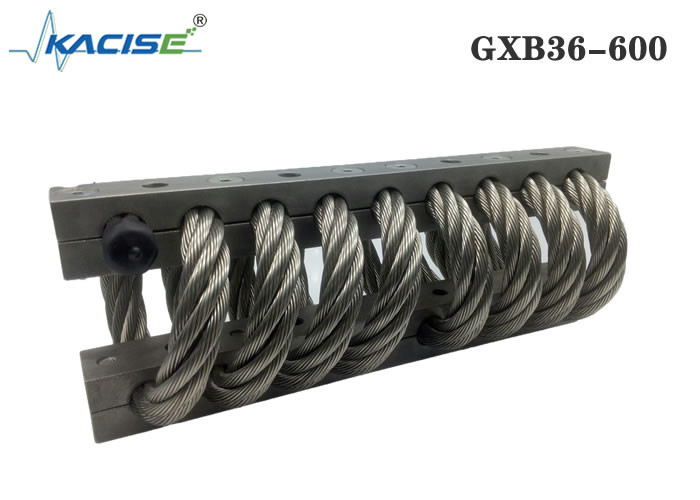

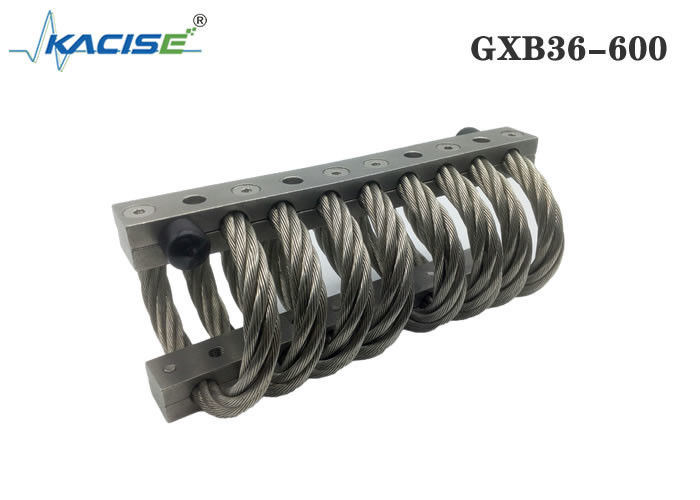

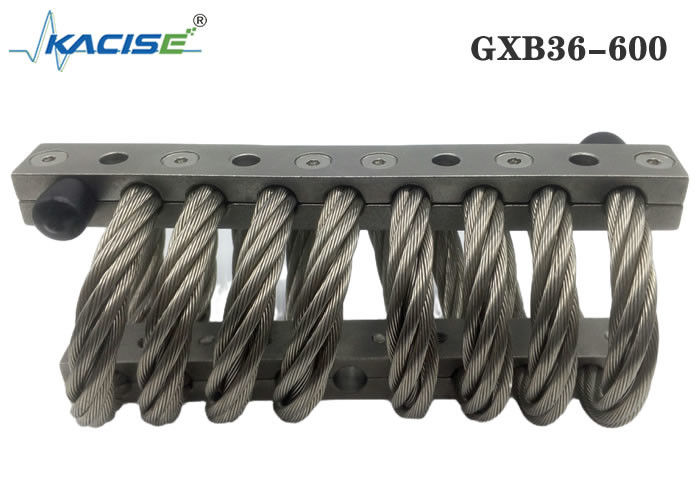

L'isolatore elicoidale completo è un isolatore all-in-one, quindi può essere utilizzato in vari settori come difesa, aerospaziale e nucleare e molti tipi di applicazioni diverse.Questo isolatore presenta molte caratteristiche avanzate a partire dal design interamente in metallo e multidirezionale alla capacità di qualità dell'isolamento da urti e vibrazioni.
È disponibile un'ampia gamma di modelli adatti all'orientamento in compressione/trazione, compressione/tensione a 45 gradi, taglio o rollio.L'altezza e la larghezza dell'isolatore possono essere personalizzate per prestazioni ottimali per la vostra applicazione.
Tabella delle taglie del prodotto
| Numero del prodotto |
Alto (mm) |
Larghezza (mm) |
Peso del prodotto (kg) |
Metodo di installazione |
Dimensione del foro (mm) |
Dimensione filettatura (mm) |
Cono svasato |
| JGX-286-8-X-16860-AS |
235 |
± 6,35 |
260 |
25 |
LA, SI, DO, RE, MI, S |
Ø19,8 + 0,13-0,38 |
M18X2.5 |
90° |
Stampa Foglio dati test di adattamento
| Numero di curva |
Numero del prodotto |
Carico statico(N) |
Deformazione massima (mm) |
Rigidità alle vibrazioni Kv kN/m |
Rigidità all'urto Ks kN/m |
| 1 |
JGX-286-8-X-16860-AS |
12770 |
119.4 |
1415 |
445 |
Scheda tecnica test di carico raccordi a pressare inclinati a 45°
| Numero di curva |
Numero del prodotto |
Carico statico(N) |
Deformazione massima (mm) |
Rigidità alle vibrazioni Kv kN/m |
Rigidità all'urto Ks kN/m |
| 1 |
JGX-286-8-X-16860-AS |
7960 |
168,9 |
799 |
222 |
Scheda tecnica di prova del carico di rotolamento a taglio
| Numero di curva |
Numero del prodotto |
Carico statico(N) |
Deformazione massima (mm) |
Rigidità alle vibrazioni Kv kN/m |
Rigidità all'urto Ks kN/m |
| 1 |
JGX-286-8-X-16860-AS |
2740 |
125,7 |
275 |
275
|
Gli isolatori antivibranti a fune metallica presentano i seguenti vantaggi:
1: Con rigidità non lineare
2: assorbimento degli urti a tutto tondo
3: la frequenza di risonanza è bassa e l'effetto di assorbimento degli urti a bassa frequenza è buono
4: resistenza alla corrosione, resistenza alle alte e basse temperature, può continuare a funzionare in ambienti difficili
5: installazione facile, lunga durata senza manutenzione
Tabella delle taglie del prodotto
Guida per l'installazione dell'isolatore a fune metallica
1. Prima dell'installazione, controllare attentamente se il foro di montaggio corrisponde al foro di montaggio dell'isolatore di vibrazioni, ad esempio se la filettatura è la stessa, ecc.
2, il foro di installazione è pulito, non ci sono sbavature, ruggine, danni e altri difetti.
3. Poiché l'isolatore di vibrazioni è un componente elastico, necessita di un piccolo spazio mobile durante il lavoro.Prima dell'installazione, controllare attentamente se sono presenti apparecchiature che influiscono sull'installazione nella parte di installazione e se lo spazio mobile dell'isolatore di vibrazioni è sufficiente.Si prega di verificare se l'isolatore di vibrazioni è in buone condizioni e non presenta difetti prima dell'installazione.
4. Preparare un cacciavite e un piede di porco adatti.
5, installare prima l'isolatore su apparecchiature pesanti o apparecchiature fisse, le viti di installazione non devono essere serrate, in modo che l'isolatore possa essere leggermente attivo.
6. Installare il dispositivo di collegamento sull'altro lato dell'isolatore di vibrazioni.Se il foro di montaggio è leggermente disallineato, è possibile spostare l'isolatore di vibrazioni o utilizzare un piede di porco per allineare il foro di montaggio dell'isolatore di vibrazioni con il foro di montaggio dell'apparecchiatura, quindi avvitare la vite di fissaggio.
7. Dopo aver fissato la posizione del dispositivo, serrare tutte le viti di fissaggio.
