Luogo di origine: | Cina |
Marca: | Kacise |
Numero di modello: | GXB36-200 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Tempi di consegna: | 5-8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100+ |
Lunghezza: | 521 mm | Larghezza: | 216 mm |
---|---|---|---|
Alto: | 178 mm | Fori di montaggio: | M18 |

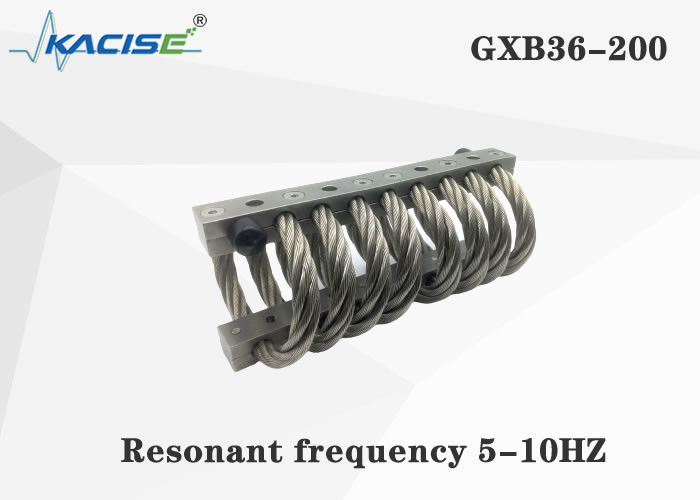

Frequenza di risonanza: | 5-10Hz | Distanza fori di montaggio esterni/L1(mm): | 378/377.8 |
Distanza foro di montaggio interno/L2(mm): | 162/161.9 | Deformazione verticale massima (mm): | 67.3 |
Carico statico verticale (Kg): | 1686 | Rigidità statica verticale (Kg/mm): | 270 |
Rigidità dinamica verticale (Kg/mm): | 104 | 45° deformazione massima (mm): | 96,5 |
Carico statico 45° (Kg): | 1197 | Rigidità statica a 45° (Kg/mm): | 154 |
Rigidità dinamica 45° (Kg/mm): | 51.8 | Deformazione massima della sospensione laterale (mm): | 71 |
Carico statico sospeso laterale (Kg): | 632 | Rigidità statica laterale (Kg/mm): | 63.6 |
Rigidità sospensione laterale (Kg/mm): | 53.6 | Materiale: | SS304 |
Peso (kg): | 21 | Se supportare la personalizzazione del prodotto: | sì |

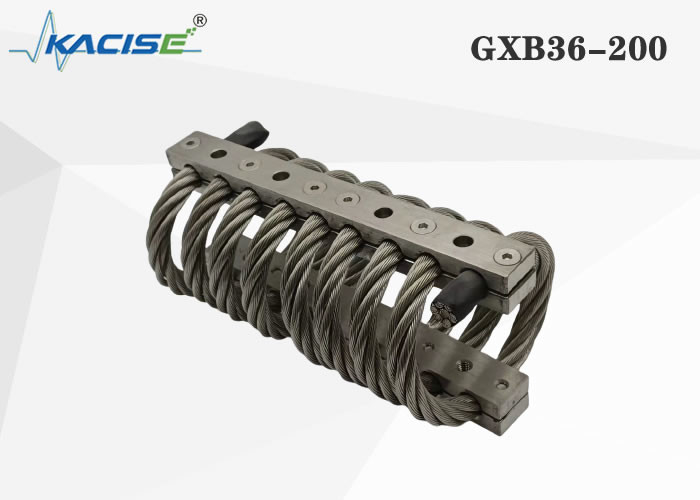

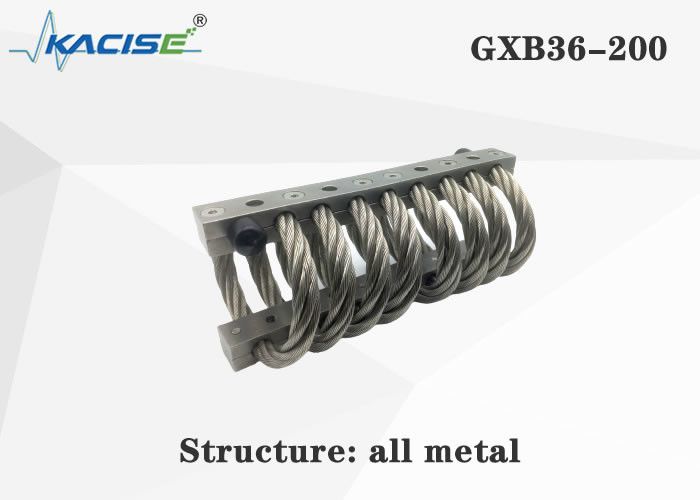

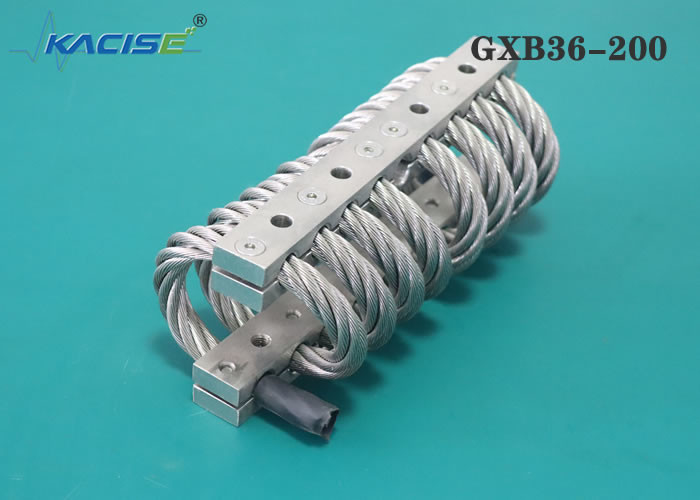

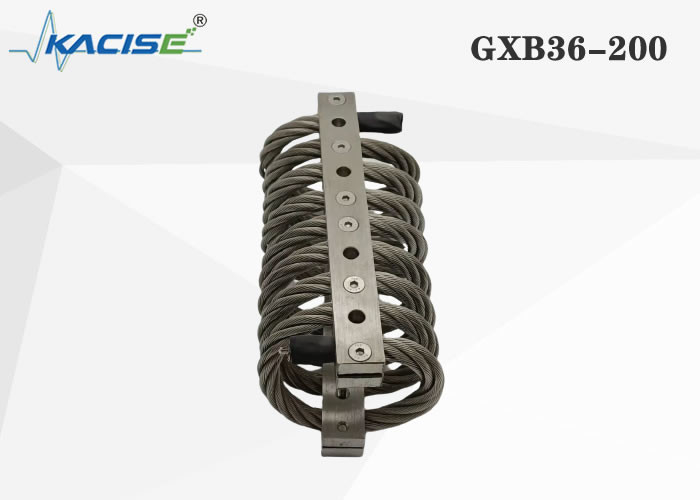

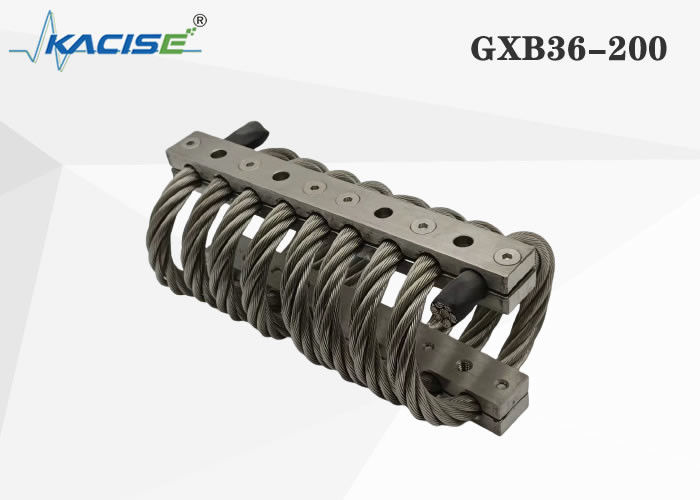

Descrizione del prodotto
La sollecitazione e la deformazione della fune d'acciaio hanno una relazione corrispondente non lineare nella condizione di flessione.L'isolatore di vibrazioni della fune metallica deve fare in modo che la fune metallica abbia una certa forma di flessione attraverso un metodo forte e utilizzare l'attrito interno per dissipare la vibrazione e l'energia dell'impatto quando la fune metallica viene deformata dalla forza, in modo da eliminare le vibrazioni, ridurre l'impatto e ridurre il rumore.
L'isolatore di vibrazioni a fune metallica è un ammortizzatore ad alte prestazioni e un isolatore di vibrazioni con rigidità non lineare.Eccellenti prestazioni di isolamento dalle vibrazioni in condizioni ambientali difficili come contaminazione chimica o temperature estreme.Ha una lunga durata, può adattarsi a spostamenti elastici di varie dimensioni, può realizzare l'isolamento dalle vibrazioni in tutte le direzioni e ha vari metodi di installazione.
Solitamente viene utilizzato per fornire supporto elastico a macchinari pesanti (quali generatori, grandi presse idrauliche, basi lanciarazzi, ecc.), per fornire protezione ammortizzante per il trasporto di attrezzature di grandi dimensioni come strumenti di precisione, missili, aerei, carri armati e satelliti e per veicoli, navi, aerei, ecc. Trasportare apparecchiature di precisione, strumenti di precisione e fornire un ambiente di lavoro isolato dalle vibrazioni.
Tabella delle taglie del prodotto
Numero del prodotto | Alto (mm) | Larghezza (mm) | Peso del prodotto (kg) | Metodo di installazione | Dimensione del foro (mm) | Dimensione filettatura (mm) | Cono svasato | |
JGX-286-8-X-16860-AS | 178 | ± 6,35 | 216 | 20.9 | LA, SI, DO, RE, MI, S | Ø19,8 + 0,13-0,38 | M18X2.5 | 90° |
Stampa Foglio dati test di adattamento
Numero di curva | Numero del prodotto | Carico statico(N) | Deformazione massima (mm) | Rigidità alle vibrazioni Kv kN/m | Rigidità all'urto Ks kN/m |
1 | JGX-286-8-X-16860-AS | 16860 | 67.3 | 2706 | 1044 |
Scheda tecnica test di carico raccordi a pressare inclinati a 45°
Numero di curva | Numero del prodotto | Carico statico(N) | Deformazione massima (mm) | Rigidità alle vibrazioni Kv kN/m | Rigidità all'urto Ks kN/m |
1 | JGX-286-8-X-16860-AS | 11970 | 96,5 | 1541 | 518 |
Scheda tecnica di prova del carico di rotolamento a taglio
Numero di curva | Numero del prodotto | Carico statico(N) | Deformazione massima (mm) | Rigidità alle vibrazioni Kv kN/m | Rigidità all'urto Ks kN/m |
1 | JGX-286-8-X-16860-AS | 6320 | 71.1 | 636 |
636 |
Gli isolatori antivibranti a fune metallica presentano i seguenti vantaggi:
1: Con rigidità non lineare
2: assorbimento degli urti a tutto tondo
3: la frequenza di risonanza è bassa e l'effetto di assorbimento degli urti a bassa frequenza è buono
4: resistenza alla corrosione, resistenza alle alte e basse temperature, può continuare a funzionare in ambienti difficili
5: installazione facile, lunga durata senza manutenzione
Tabella delle taglie del prodotto
Guida per l'installazione dell'isolatore a fune metallica
1. Prima dell'installazione, controllare attentamente se il foro di montaggio corrisponde al foro di montaggio dell'isolatore di vibrazioni, ad esempio se la filettatura è la stessa, ecc.
2, il foro di installazione è pulito, non ci sono sbavature, ruggine, danni e altri difetti.
3. Poiché l'isolatore di vibrazioni è un componente elastico, necessita di un piccolo spazio mobile durante il lavoro.Prima dell'installazione, controllare attentamente se sono presenti apparecchiature che influiscono sull'installazione nella parte di installazione e se lo spazio mobile dell'isolatore di vibrazioni è sufficiente.Si prega di verificare se l'isolatore di vibrazioni è in buone condizioni e non presenta difetti prima dell'installazione.
4. Preparare un cacciavite e un piede di porco adatti.
5, installare prima l'isolatore su apparecchiature pesanti o apparecchiature fisse, le viti di installazione non devono essere serrate, in modo che l'isolatore possa essere leggermente attivo.
6. Installare il dispositivo di collegamento sull'altro lato dell'isolatore di vibrazioni.Se il foro di montaggio è leggermente disallineato, è possibile spostare l'isolatore di vibrazioni o utilizzare un piede di porco per allineare il foro di montaggio dell'isolatore di vibrazioni con il foro di montaggio dell'apparecchiatura, quindi avvitare la vite di fissaggio.
7. Dopo aver fissato la posizione del dispositivo, serrare tutte le viti di fissaggio.
Applicazione
