KSS591Infrarossi Sensore di metano Modulo
1. panoramica
KSS591 è un modulo sensore di gas che utilizza il principio di rilevamento dell'assorbimento a infrarossi NDIR, che determina la concentrazione in base all'assorbimento delle radiazioni della sorgente di luce a infrarossi da parte del gas CH4.KSS591 adotta sorgente luminosa importata, cavità ottica con struttura speciale e rivelatore a doppio canale per realizzare la compensazione di riferimento del percorso ottico spaziale doppio, e microprocessore per l'acquisizione, l'elaborazione e la produzione del segnale.KSS591 ha una buona selettività, alta sensibilità, nessuna dipendenza da ossigeno, lunga durata, basso consumo di energia; sensore di temperatura integrato per la compensazione della temperatura; allo stesso tempo, ha UART,485 (protocollo selezionabile dall'utente modbus) e 4~20mA di corrente/tensione analogica■ conveniente per i clienti per varie applicazioni.
2. Parametri tecnici
| parametro | simbolo | minimo | Valori tipici | massimo | unità |
| Temperatura di conservazione | Tstg | - Venti | - | 80 | °C |
| Temperatura di funzionamento | TA | - Venti | | 60 | °C |
| Umidità di funzionamento | HA | 0 | | 90 | % RH |
| La pressione del lavoro | PA | 0.8 | | 1.2 | bancomat |
| Tensione di alimentazione | V.s | 11 | 12 | 30 | V. |
| Corrente di funzionamento massima | Io...Avg | 100 | 120 | 150 | mA |
| Distanza di rilevamento (personalizzabile). | Ra | 0 | 50000 | | ppm |
| Accuratezza di misura | Accuratezza | | ± 50 ppm o ± 5% è il valore di verità maggiore | | % vol |
| Tipo di condotta T90 | Aspirazione a pompa | | | 5 | | secondo |
| diffusione | | | 30 | |
| Ripetibilità | zero | | | Meno di ±50 | | ppm |
| 50% F.S. | | | Meno di ± 5% del valore misurato | | |
| Durata di vita | | | 10 | | anno |
3. Disegno di dimensione strutturale
Unità: mm

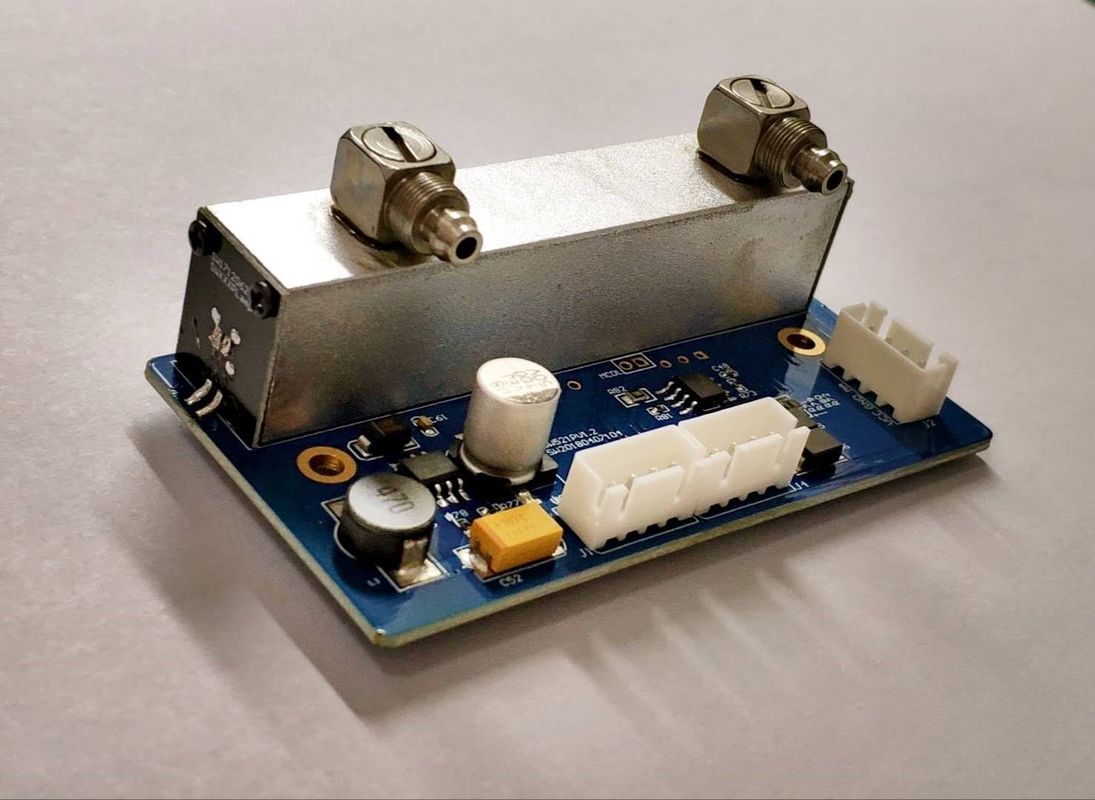

Disegno dimensionale della struttura di aspirazione della pompa

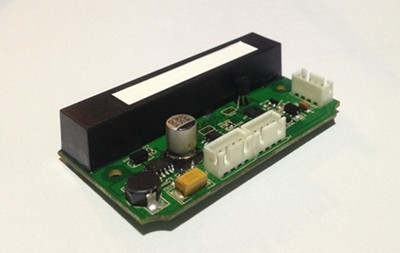

Disegno dimensionale della struttura diffusa
4. Istruzioni di installazione
Il sensore è montato con un diagramma di struttura di riferimento con un'apertura di 3,2 mm e un'apertura per il posizionamento dei fori.
L'intervallo tra le prese e i fili e' di 2,54 mm.
5- Materie e metodi a cui si deve prestare attenzione nella manutenzione
Il sensore deve essere calibrato regolarmente, non più di 3 mesi sono raccomandati.
Non utilizzare il sensore per un lungo periodo in un ambiente ad alta densità di polvere.
Si prega di utilizzare il sensore entro il raggio di alimentazione del sensore.
6- Instruzioni per ordinare
Per poter acquistare le specifiche specifiche richieste, si prega di fornire le seguenti informazioni
- Nome del sensore
- Misurare il gas
- Distanza dei sensori, ecc.
Ad esempio, SW541, CH4, 0-50000 ppm
7. Informazioni sull'ordine
| Scheda informativa sugli ordini |
| KSS591 | Sensore di concentrazione di metano KSS591 |
| xxxx | Il sensore misura la gamma di concentrazioni di metano in ppm, con un valore minimo di 2000 e un valore massimo di 50000 ppm. |
| 2000 | Intervallo 200 ppm (default). |
| 10000 | Intervallo 10000 ppm |
| 50000 | Intervallo 50000 ppm |
| codifica | La velocità di reazione è divisa in due tipi: veloce e lenta |
| S | Lento (default). |
| Q. | veloce |
| codifica | Selezione del tasso di baud, supporto al tasso di baud comunemente utilizzato 2400 9600 19200 38400bps, 8 bit di dati, 1 bit di stop bit, nessun bit di controllo: confermare le esigenze speciali prima di ordinare. |
| Costumi | Conferma il tasso di segnalazione prima di ordinare |
| 2400 | Tasso di segnalazione 2400bps |
| 9600 | 9600bps velocità di comunicazione |
| 19200 | Tasso di segnalazione 19200bps |
| 38400 | 38400bps baud rate (default) |
| codifica | Protocollo di porta seriale |
| Modbus-RTU | Protocollo standard Modbus-RTU (default). |
| Modbus-ASCII | Protocollo Modbus-ASCII standard |
| Modbus-Self | Protocollo privato Modbus |
| KSS591 | - 2000 | - S. | - 38400 | - Modbus-RTU | |
8Contatto.
Indirizzo:www.kacise.com
Tel: +86-29-17719566736
Email: sales@kacise.com
Indirizzo: Tangyan South Road, città di Xi'an, provincia dello Shaanxi, Cina
Appendice
| Stoneggiatura | Nome completo |
| VOL | 1% VOL si riferisce all'1% del volume di un determinato gas nell'aria. |
| PPM | 1 ppm significa che il volume di un gas specifico nell'aria rappresenta un milionesimo. |
| O2 | Molecole di ossigeno |
| LCD | Display LCD |
| RS485 | Porta seriale asincrona 485 |
| DC | corrente continua |
| Climatizzazione | Comunicazione |
| PVC | Cloruro di polivinile |
