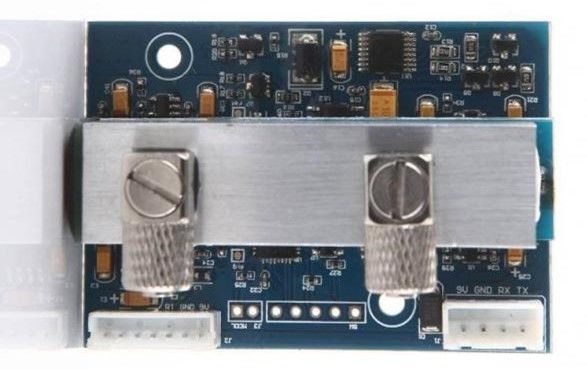

Modulo sensore di gas SF6 a infrarossi KSS524
Tabella 1 Cronologia delle versioni
| versione |
Data |
descrizione |
| V1.0 |
2016-10-12 |
V1.0 rilasciato |
| V2.2 |
2018-03-06 |
Adattare le modifiche agli attributi del prodotto |
Sommario
1. Panoramica............................................... .................................................. ....................... 4
2. Parametri tecnici................................................. ............................................. 5
3. Disegno dimensionale strutturale................................................ .................................... 6
4. Uscita del segnale.............................................. .................................................. ....... 6
5. Istruzioni per l'installazione ............................................. ............................................. 11
6. Problemi a cui prestare attenzione nella manutenzione...................................... 11
7. Istruzioni per l'ordine................................................ ............................................. 11
8. Informazioni per l'ordine................................................ ............................................. 12
9. Dettagli di contatto.............................................. .................................................. ... 13
1.Panoramica
Il gas SF6 è ampiamente utilizzato come mezzo isolante e gas di estinzione dell'arco nelle apparecchiature elettriche, in particolare negli interruttori automatici ad alta tensione, trasformatori, trasformatori, condensatori, scaricatori, fusibili, ecc. Se si verificano perdite, la pressione dell'apparecchiatura viene ridotta e il la capacità di isolamento è ridotta;Inquinare e distruggere l'ambiente atmosferico, aumentare l'effetto serra;Accumulo in spazi bassi, con conseguenti incidenti come mancanza di ossigeno nel cervello del personale e persino rapida asfissia;Sotto l'influenza di scariche parziali, alte temperature e altri fattori, il gas SF 6 produrrà sostanze di decomposizione altamente tossiche come SF 4, SF 2, SOF2, ecc.
KSS524 è un modulo sensore di gas che utilizza il principio di rilevamento dell'assorbimento a infrarossi NDIR, che determina la concentrazione in base all'assorbimento del gas SF6 a 10,5um.KSS524 adotta la sorgente luminosa MEMS, la cavità ottica con struttura speciale e il rilevatore a doppio canale per realizzare la compensazione del riferimento del percorso dual-ottico spaziale e il microprocessore per l'acquisizione, l'elaborazione e l'uscita del segnale.KSS524 dispone di un'interfaccia digitale UART per eseguire il protocollo Modbus ASCII, compatibile con i moduli Smartgas;Fornisce funzioni di calibrazione zero e sensibilità digitali e implementa manualmente la funzione di calibrazione zero.
KSS524 può essere ampiamente utilizzato nel rilevamento di perdite di gas SF6 e in altre occasioni per l'analisi della concentrazione di gas SF6 nel settore energetico.
KSS524 diffusione KSS524 pompa tipo aspirazione
| parametro |
simbolo |
minimo |
Valori tipici |
massimo |
unità |
| Temperatura di conservazione |
Tstg |
-20 |
- |
80 |
°C |
| temperatura di esercizio |
TUN |
-20 |
|
60 |
°C |
| Umidità operativa |
HUN |
0 |
|
90 |
% RH |
| Pressione di lavoro |
PUN |
0.8 |
|
1.2 |
ATM |
| Tensione di alimentazione |
vS |
|
9 |
11 |
v |
| Corrente operativa massima |
iomedia |
100 |
120 |
150 |
mA |
| Gamma (personalizzabile) |
|
|
1500 |
|
ppm |
| Accuratezza di misurazione |
Precisione |
|
± 5ppm o ±2% il valore reale è il maggiore |
|
%vol |
| T90 |
Pompa Aspirazione |
|
|
5 |
|
secondo |
| Diffusione |
|
30 |
|
secondo |
| Ripetibilità |
Zero |
|
|
<±50 |
|
ppm |
| 50%FS |
|
|
<±5%.
Misure
|
|
|
| Durata |
|
|
10 |
|
anno |
Il sensore è installato con un diagramma della struttura di riferimento con una distanza tra i fori di posizionamento e un'apertura di 3,2 mm
La distanza tra le prese di cablaggio è di 2,0 mm
Il sensore deve essere calibrato regolarmente, si consiglia di non superare i 3 mesie la calibrazione non è richiesta se la calibrazione automatica è attivata per il funzionamento a lungo termine
Non utilizzare il sensore per lungo tempo in un ambiente con un'elevata densità di polvere
Utilizzare il sensore entro la portata dell'alimentazione del sensore
Per poter acquistare le specifiche specifiche richieste, si prega di fornire le seguenti informazioni
1) Nome sensore 2) Sensorecampo 3) Precisione di misura del sensore
Ad esempio, KSS524, 0-1500 ppm
| Scheda informativa dell'ordine |
| KSS524 |
Modulo sensore di gas SF6 a infrarossi KSS524 |
| |
xxxx |
Il sensore misura l'intervallo di concentrazione di CO2 in ppm, con un valore minimo di 2000 e un valore massimo di 50000 ppm. |
| 2000 |
Intervallo 200 ppm (impostazione predefinita). |
| 10000 |
Intervallo 10000 ppm |
| 50000 |
Intervallo 50000 ppm |
| |
codificare |
La velocità di reazione è divisa in due tipi: veloce e lenta |
| S |
Lento (predefinito). |
| Q |
veloce |
| |
codificare |
Selezione della velocità di trasmissione, supporto della velocità di trasmissione comunemente utilizzata 2400 9600 19200 38400 bps, 8 bit di dati, 1 bit di stop bit, nessun bit di controllo: confermare le esigenze speciali prima di ordinare. |
| Costume |
Confermare la velocità di trasmissione prima di ordinare |
| 2400 |
Velocità di trasmissione di 2400 bps |
| 9600 |
Velocità di trasmissione di 9600 bps |
| 19200 |
Velocità di trasmissione di 19200 bps |
| 38400 |
Velocità di trasmissione 38400 bps (impostazione predefinita) |
| |
codificare |
Protocollo della porta seriale |
| Modbus-RTU |
Protocollo Modbus-RTU standard (predefinito). |
| Modbus-ASCII |
Protocollo standard Modbus-ASCII |
| Modbus-Self |
Protocollo privato Modbus |
| KSS524 |
-2000 |
-S |
-38400 |
-Modbus-RTU |
|
URL:www.kacise.com
Tel: +86-29-17719566736
E-mail: sales@kacise.com
Indirizzo: Tangyan South Road, città di Xi'an, provincia dello Shaanxi, Cina
Appendice
| Abbreviazione |
Nome e cognome |
| VOL |
1% VOL si riferisce all'1% del volume di un particolare gas nell'aria. |
| PPM |
1PPM significa che il volume di un gas specifico nell'aria rappresenta un milionesimo. |
| O2 |
Molecole di ossigeno |
| LCD |
display LCD |
| RS485 |
Porta seriale asincrona 485 |
| CC |
corrente continua |
| corrente alternata |
Comunicazione |
| PVC |
cloruro di polivinile |
