Name: Sensore infrarosso di gas idrocarburi 0~5000ppm Sensore NDIR CH4 con doppia compensazione del percorso ottico
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSS54X
Price: 72.00 USD
Availability: InStock

Casa. > prodotti > Sensore rilevatore di gas >

Sensore infrarosso di gas idrocarburi 0~5000ppm Sensore NDIR CH4 con doppia compensazione del percorso ottico

Sensore rilevatore di gas Hc

sensore di gas di idrocarburi Hc Ir

sensore di gas di idrocarburi da 5000 ppm

Luogo di origine:

Shanxi Xian

Marca:

Kacise

Numero di modello:

KSS54X

Contattaci

Chiedi un preventivo

Sensore infrarosso di gas idrocarburi 0~5000ppm Sensore NDIR CH4 con doppia compensazione del percorso ottico

Dettagli del prodotto

Temperatura di conservazione:

-20-80 ℃

Temperatura operativa:

-20-60 ℃

Umidità operativa:

0-90%RH

Pressione di lavoro:

0,8-1,2 atm

Tensione di alimentazione:

12V

Corrente operativa massima:

120ma

Evidenziare:

Sensore rilevatore di gas Hc

sensore di gas di idrocarburi Hc Ir

sensore di gas di idrocarburi da 5000 ppm

Termini di pagamento e di spedizione

Quantità di ordine minimo

Imballaggi particolari

ogni unità ha una scatola indicizzata e tutte le scatole sono imballate in pacchetti standard o rich

Tempi di consegna

5 giorni lavorativi

Termini di pagamento

T/T, Western Union, MoneyGram

Capacità di alimentazione

1000 pezzi alla settimana

Prodotti correlati

Modulo di rilevamento del CO a tre elettrodi elettrochimici ad alta sensibilità con gamma 0-1000PPM e sensibilità 80±20nA/PPM

Ottieni il miglior prezzo

Sensore di conteggio delle particelle laser KGD PM 203 con gamma di rilevamento da 0,3 a 10 μm e uscita di particelle a sei canali conforme a JJF 1190 - 2008

Ottieni il miglior prezzo

KGD-PM-201 Sensore per conteggio particelle laser con frequenza di aggiornamento dati di 1 s Concentrazione massima consentita 1000000 pezzi/28,3 l e dimensione di rilevamento di 0,3 μm

Ottieni il miglior prezzo

Sensore di CO2 a infrarossi a canale singolo KGD-CM-103 con gamma di rilevamento 400-5000ppm ± ((50ppm + 8%) Precisione e 30s Stabilizzazione di accensione

Ottieni il miglior prezzo

Contattaci

Contattaci ora

Descrizione del prodotto

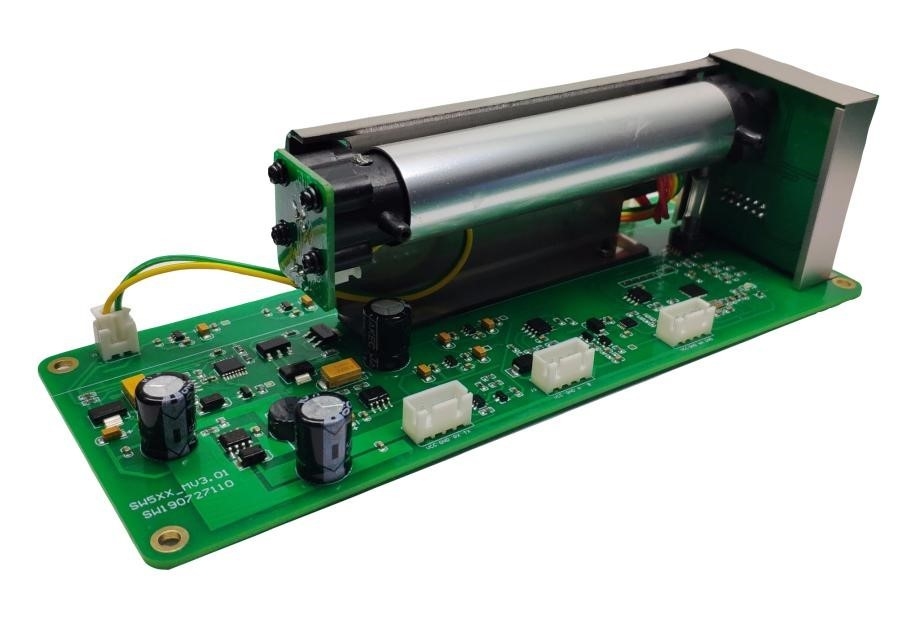

KSS54XInfrarossi Sensore di idrocarburi

1. panoramica

Il modulo sensore a infrarossi CH4 KSS54X è un modulo sensore a gas che utilizza il principio di rilevamento dell'assorbimento a infrarossi NDIR, che determina la concentrazione in base all'assorbimento del gas a infrarossi.KSS54X adotta sorgente luminosa importata, cavità ottica con struttura speciale e rivelatore a doppio canale per realizzare la compensazione di riferimento del percorso ottico spaziale doppio.KSS54X ha una buona selettività, alta sensibilità, nessuna dipendenza da ossigeno, lunga durata, basso consumo di energia; Con controllo della temperatura e funzione di compensazione della pressione; Ha anche UART, uscita 485 e uscita di corrente/tensione analogica,che è conveniente per i clienti per varie applicazioni.

2. Parametri tecnici

parametro	simbolo	minimo	Valori tipici	massimo	unità
Temperatura di conservazione	T_stg	- Venti	-	80	°C
Temperatura di funzionamento	T_A	- Venti		60	°C
Umidità di funzionamento	H_A	0		90 non condensanti	% RH
La pressione del lavoro	P_A	0.8		1.2	bancomat
Tensione di alimentazione	V._s	11	12	30	V.
Corrente di funzionamento massima	Io..._Avg	100	120	150	mA

Indice di prestazione a bassa concentrazione di CH4 a infrarossi KSS54X (tipico 0~5000 ppm).

indice	gas	Intervallo/ppm	Risoluzione	errore relativo	errore assoluto	osservazione
Drift zero	CH4	0 ~ 5000	25 ppm	± 5% FS	± 100 ppm	Conosci solo uno di loro.
Drift di gamma				± 5% FS	± 100 ppm	Conosci solo uno di loro.
Errore di indicazione				± 5% FS	± 100 ppm	Conosci solo uno di loro.
ripetibilità				± 2% FS	±50 ppm	Conosci solo uno di loro.
T90	≤ 5S ((500 ml/min)

Indice di prestazione della concentrazione convenzionale di CH4 in infrarossi KSS54X (0~5% vol).

indice	gas	Distanza/volume	Risoluzione	errore relativo	errore assoluto	osservazione
Drift zero	CH4	0~5%	100 ppm	± 5% FS	± 500 ppm	Conosci solo uno di loro.
Drift di gamma				± 5% FS	± 500 ppm	Conosci solo uno di loro.
Errore di indicazione				± 5% FS	± 500 ppm	Conosci solo uno di loro.
ripetibilità				± 2% FS	± 300 ppm	Conosci solo uno di loro.
T90	≤ 5S ((500 ml/min)

Indice di prestazione della concentrazione di CH4 in infrarossi KSS54X (tipico 0~30% vol)

indice	gas	Distanza/volume	Risoluzione	errore relativo	errore assoluto	osservazione
Drift zero	CH4	0~30%	500 ppm	± 5% FS	± 3000 ppm	Conosci solo uno di loro.
Drift di gamma				± 5% FS	± 3000 ppm	Conosci solo uno di loro.
Errore di indicazione				± 5% FS	± 3000 ppm	Conosci solo uno di loro.
ripetibilità				± 2% FS	± 1000 ppm	Conosci solo uno di loro.
T90	≤ 5S ((500 ml/min)

Indice di prestazione a scala completa del CH4 a infrarossi KSS54X (0~100%vol)

indice	gas	Distanza/volume	Risoluzione	errore relativo	errore assoluto	osservazione
Drift zero	CH4	0~100%	1000 ppm	± 5% FS	± 5000 ppm	Conosci solo uno di loro.
Drift di gamma				± 5% FS	± 5000 ppm	Conosci solo uno di loro.
Errore di indicazione				± 5% FS	± 5000 ppm	Conosci solo uno di loro.
ripetibilità				± 2% FS	± 5000 ppm	Conosci solo uno di loro.
T90	≤ 5S ((500 ml/min)

3. Disegno di dimensione strutturale

Unità: mm

KSS54X ha tre dimensioni strutturali, corrispondenti a 100 mm, 150 mm, 200 mm di cavità ottica a scelta.

Diagramma della struttura della cavità di 100 mm:

Diagramma della struttura della cavità di 150 mm:

Diagramma della struttura della cavità di 200 mm:

Istruzioni di installazione

Il sensore è montato con un diagramma di struttura di riferimento con un'apertura di 3,5 mm e un'apertura di foratura di posizionamento.

L'intervallo tra le prese e i fili e' di 2,54 mm.

4- Metodi di questioni a cui si deve prestare attenzione nel mantenimento

Il sensore deve essere calibrato regolarmente, non più di 3 mesi sono raccomandati.
Non utilizzare il sensore per un lungo periodo in un ambiente ad alta densità di polvere.
Si prega di utilizzare il sensore entro il raggio di alimentazione del sensore.

5- Instruzioni per ordinare.

Per poter acquistare le specifiche specifiche richieste, fornire le seguenti informazioni:

Nome del sensore
Misurare il gas
Precisione di misurazione e modalità di uscita del sensore, ecc.
Per esempio, KSS54X, CH4, 0-5000 ppm

6. Informazioni sull'ordine

Scheda informativa sugli ordini
KSS54X	Sensore di concentrazione di CO2 KSS54X
	xxxx	Il sensore misura l'intervallo di concentrazione di CO2 in ppm, con un valore minimo di 2000 e un valore massimo di 50000 ppm.
	2000	Intervallo 200 ppm (default).
	10000	Intervallo 10000 ppm
	50000	Intervallo 50000 ppm
		codifica	La velocità di reazione è divisa in due tipi: veloce e lenta
		S	Lento (default).
		Q.	veloce
			codifica	Selezione del tasso di baud, supporto al tasso di baud comunemente utilizzato 2400 9600 19200 38400bps, 8 bit di dati, 1 bit di stop bit, nessun bit di controllo: confermare le esigenze speciali prima di ordinare.
			Costumi	Conferma il tasso di segnalazione prima di ordinare
			2400	Tasso di segnalazione 2400bps
			9600	9600bps velocità di comunicazione
			19200	Tasso di segnalazione 19200bps
			38400	38400bps baud rate (default)
				codifica	Protocollo di porta seriale
				Modbus-RTU	Protocollo standard Modbus-RTU (default).
				Modbus-ASCII	Protocollo Modbus-ASCII standard
				Modbus-Self	Protocollo privato Modbus
KSS54X	- 2000	- S.	- 38400	- Modbus-RTU

7Dati di contatto

Indirizzo:www.kacise.com

Tel: +86-29-17719566736

Email: sales@kacise.com

Indirizzo: Tangyan South Road, città di Xi'an, provincia dello Shaanxi, Cina

Appendice

Stoneggiatura	Nome completo
VOL	1% VOL si riferisce all'1% del volume di un determinato gas nell'aria.
PPM	1 ppm significa che il volume di un gas specifico nell'aria rappresenta un milionesimo.
O2	Molecole di ossigeno
LCD	Display LCD
RS485	Porta seriale asincrona 485
DC	corrente continua
Climatizzazione	Comunicazione
PVC	Cloruro di polivinile
