Dettagli:
Luogo di origine: Shanxi Xian
Marca: Kacise
Numero di modello: KCS530
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: ogni unità ha una scatola indicizzata e tutte le scatole sono imballate in pacchetti standard o rich
Tempi di consegna: 5 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000 pezzi alla settimana
Contatto
Descrizione di prodotto dettagliata
Temperatura di conservazione: -20-80℃ Temperatura di esercizio: -20-60℃
Umidità operativa: 0-90% di umidità relativa Pressione di lavoro: 0,8-1,2 atm
Tensione di alimentazione: 12V Corrente operativa massima: 120-150 mA
Intervallo (personalizzabile supportato.) Può arrivare fino al 100% vol): 5000-500000 ppm Risoluzione: 1000 ppm
Accuratezza di misurazione: ± 20ppm o ±5% valore reale ppm T90: 20-40 anni
ripetibilità di ZERO: <±50 ppm ripetibilità del 50% FS: <±5% del valore misurato
Durata: 10 anni
Evidenziare:

Sensore rilevatore di gas da 500000 ppm

,

modulo sensore CO2 da 500000 ppm

,

modulo sensore CO2 veloce da 5000 ppm

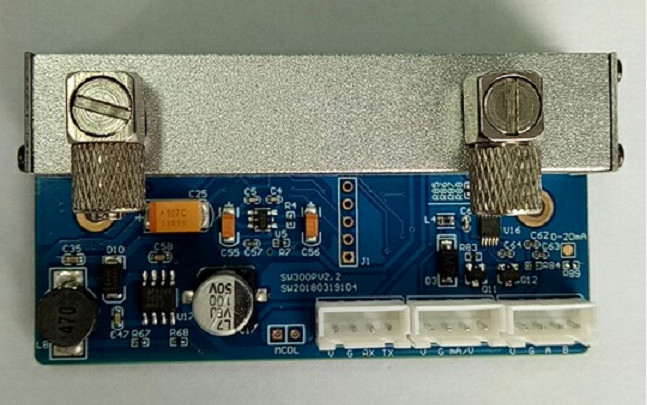

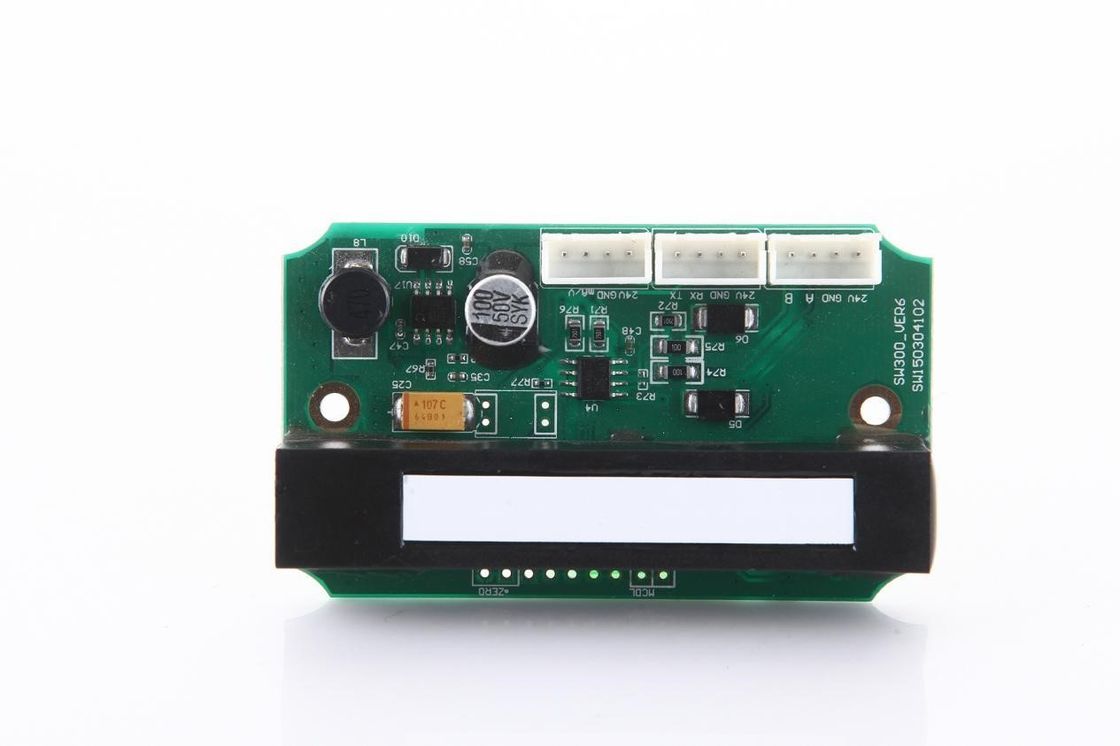

KCS530Modulo CO2 a infrarossi



















1.Panoramica

KCS530 è un modulo di rilevamento gas basato sul principio dell'assorbimento infrarosso NDIR, adatto a rilevare la concentrazione di anidride carbonica in un ambiente gassoso a temperatura ambiente.

KCS530 adotta una cavità ottica brevettata, una sorgente luminosa importata e un rilevatore a doppio canale per realizzare la compensazione di riferimento dei doppi percorsi ottici nello spazio.KCS530 ha una buona selettività, nessuna dipendenza dall'ossigeno e una lunga durata.

KCS530 ha UART, uscita 485 e uscita corrente 4-20 mA (o uscita tensione analogica) per una facile selezione dell'applicazione;Il KCS530 fornisce i comandi di calibrazione del punto zero, calibrazione della sensibilità e calibrazione dell'aria pulita e fornisce un pin MCDL calibrato manualmente per consentire ai clienti di eseguire la calibrazione dello zero relativo del modulo sensore utilizzando aria pulita a flusso libero all'aperto.

KCS530 adotta la modalità di ventilazione a diffusione per convezione, che ha una velocità di diffusione elevata.KCS530 è progettato per la misurazione della concentrazione di CO2 in ambienti ad alta umidità come funghi, camere di incubazione e serre agricole.Può anche essere ampiamente utilizzato nel controllo dell'aria fresca HVAC, nel monitoraggio della qualità dell'aria interna, nel monitoraggio dei processi di produzione agricola e zootecnica, può essere installato in edifici intelligenti, sistemi di ventilazione, robot, automobili e altre applicazioni, può essere applicato anche ad altri spazi ristretti monitoraggio della qualità dell'aria.



2.Parametri tecnici







parametro simbolo minimo Valori tipici massimo unità
Temperatura di conservazione Tstg -20 - 80 °C
Temperatura di esercizio TUN -20   60 °C
Umidità operativa HUN 0   90 % RH
Pressione di lavoro PUN 0.8   1.2 ATM
Tensione di alimentazione vS 11 12 30 v
Corrente di esercizio massima iomax 100 120 150 mA

Intervallo (personalizzabile supportato).

Può essere fino al 100% vol)

RA 0 5000 500000 ppm
Risoluzione Risoluzione   1000   ppm
Accuratezza di misurazione Precisione - ± 20 ppm o ± 5% del valore reale ± 300 ppm ± 5% del valore reale ppm
T90 diffusione - 20 40 secondo
Ripetibilità Zero     <±50   ppm
50% di sconto - <±5% <±5% del valore misurato -
Durata   3 10 15 anno







3.Disegno dimensionale strutturale

Unità: mm

































Diffusione





Tipo pompa-aspirazione























4.Uscita del segnale

Uscita del segnale: uscita analogica corrente/tensione, uscita UART, uscita 485, gli utenti possono aver bisogno di personalizzare.

Nota: quando il modulo viene avviato a freddo, il segnale del valore di concentrazione ottenuto entro due minuti dall'accensione non viene utilizzato come base di misurazione.

4.1.Uscita analogica in corrente/tensione

Intervallo uscita corrente analogica (4mA~20mA), 4mA corrisponde a 0ppm, 20mA corrisponde alla concentrazione di gas a fondo scala.I clienti possono anche personalizzare.

Intervallo di uscita della tensione analogica (0,4 V~2,0 V), 0,4 V corrisponde a 0 ppm e 2,0 V corrisponde alla concentrazione di gas a fondo scala.I clienti possono anche personalizzare.

4.2.Protocollo di comunicazione UART

Velocità di trasmissione: 9600 bps, 8 bit di dati, 1 bit di stop, nessun bit di controllo;

I dati sono ASCIIoutput, il numero di byte di dati per frame non è fisso, a partire da 32 e termina con rn

È suddiviso in caricamento proattivo e Q&A2way.

4.2.1 Il sensore carica attivamente il valore di concentrazione ei dativiene emessonella forma di ASCIcodice, il formato è il seguente:



32 32 X X X X X 32 p p m r n


dove 32 è il codice ASCII per uno spazio e l'output termina con un carattere di nuova riga

Ad esempio: Emetti il ​​formato 12345 ppm come segue:

    1 2 3 4 5   p p m
0x20 0x20 0x31 0x32 0x33 0x34 0x35 0x20 0x70 0x70 0x6gg

4.2.2 Domande e risposte (scegliere un metodo per il caricamento automatico e l'output di domande e risposte, l'impostazione predefinita è il caricamento attivo)

Invia decimale: 235237363521

Restituzione

32 32 X X X X X 32 p p m r n


dove 32 è il codice ASCII per uno spazio e l'output termina con un carattere di nuova riga

4.3.Protocollo di comunicazione MODBUS

SONO DISPONIBILI TRE PROTOCOLLI: MODBUS RTU, MODBUS ASCII O PERSONALIZZAZIONE MODBUS.

4.3.1 Protocollo personalizzato MODBUS

Formato del protocollo di invio dell'host

Un protocollo è costituito da pacchetti a formato fisso.La dimensione del pacchetto varia a seconda del contenuto del pacchetto.

byte contenuto
1 Indirizzo dell'unità di comunicazione (indirizzo del sensore)
2 Carattere STX (0x23)
3 Codice messaggio 0x52 (lettura) o 0x53 (scrittura).
4 Lunghezza dei dati (lunghezza del pacchetto meno 6).
5 Prima i dati
6 Secondo bit di dati
7... ....n-2 Altri dati
n-1 0x21
n Cifra di controllo a 8 cifre XOR


L'indirizzo dell'unità di comunicazione del primo byte del pacchetto: si riferisce all'indirizzo dell'unità di computer inferiore quando l'host comunica con il computer inferiore.Il secondo byte del pacchetto è il carattere STX, che è fisso.Il terzo byte del pacchetto indica se il pacchetto è un comando di lettura o un comando di scrittura.0x52 è leggere il comando 0x53 scrivere il comando.Il quarto byte di un pacchetto è la lunghezza in bit che descrive i dati contenuti nell'intero messaggio, pari alla dimensione del pacchetto meno 6. I dati vengono trasferiti in sequenza dal byte basso al byte alto.Il testo viene instradato da sinistra a destra.Una volta che tutti i dati sono stati trasferiti, la fine dei dati sarà indicata da 1 byte 0x21.L'ultimo byte del protocollo è il checksum per verificare la correttezza dei dati trasmessi.

Il dispositivo restituisce il formato del protocollo

Un protocollo è costituito da pacchetti a formato fisso.La dimensione del pacchetto varia a seconda del contenuto del pacchetto.

byte contenuto
1 06 (ACK, che indica che il comando dell'host è stato ricevuto correttamente).
2 Indirizzo dell'unità di comunicazione (indirizzo del sensore)
3 Carattere STX (0x23)
4 Codice messaggio 0x52 (lettura) o 0x53 (scrittura).
5 (lunghezza pacchetto meno 7).
6 Prima i dati
7 Secondo bit di dati
8... ....n-2 Altri dati
n-1 0x21
n Cifra di controllo a 8 cifre XOR


Indirizzo dell'unità di comunicazione: si riferisce all'indirizzo dell'unità computer inferiore quando l'host comunica con il computer inferiore.Il secondo byte del pacchetto è il carattere STX, che è fisso.Il terzo byte del pacchetto indica se il pacchetto è un comando di lettura o un comando di scrittura.0x52 è leggere il comando 0x53 scrivere il comando.Il quarto byte di un pacchetto è la lunghezza in bit che descrive i dati contenuti nell'intero messaggio, pari alla dimensione del pacchetto meno 6. I dati vengono trasferiti in sequenza dal byte basso al byte alto.Il testo viene instradato da sinistra a destra.Una volta che tutti i dati sono stati trasferiti, la fine dei dati sarà indicata da 1 byte 0x21.L'ultimo byte del protocollo è il checksum per verificare la correttezza dei dati trasmessi.

Tipo di comando

(1) Leggere il sensorevalore di concentrazione: come la lettura dei dati del sensore N. 32 (20H) corrente

L'host invia il comando al sensore:20235201372146

20 23 52 01 37 21 ??(decimale 16).

20: Numero sensore

23: STX risolto

52: Leggi

01: Lunghezza dei dati, che indica che c'è 1 bit di dati dopo di essa

37: Leggere i dati del sensore

21: Fine

??: Carattere di controllo CheckSum

CheckSum= 20⊕23⊕52⊕01⊕37⊕21=46H, quindi??=46H

Il dispositivo restituirà i seguenti dati:062023520537000003E821??

06 20 23 52 05 37 00 00 03 E8 21 ??(decimale 16).

06: ACK è corretto

20: Restituisce l'indirizzo del sensore

23: STX (0x23)

52: Tipo di servizio Il tipo di operazione di ritorno predefinito è (0x52) operazione di lettura

05: Lunghezza dati La lunghezza dei dati è di 5 byte

37: classe di comando

00 00 03 E8: Il valore di concentrazione attuale di CO2, in PPM, è il valore di concentrazione espresso in 4 byte, con il byte di alta concentrazione a sinistra e il byte di bassa concentrazione a destra, in funzione della concentrazione del sensore

21: Personaggio finale

??: Carattere di controllo CheckSum

CheckSum= 20⊕23⊕52⊕05⊕37⊕00⊕00⊕ 03⊕E8⊕21=??XOR, escluso il primo byte 06

(2) Impostare l'indirizzo del sensore:

Ad esempio, leggere l'indirizzo del sensore corrente dal numero 32 (20H) al numero 34 (22H).

L'host invia il comando al sensore:2023530231222160

20 23 53 02 31 22 21 ??(decimale 16).

20: Numero del sensore attuale

23: STX risolto

53: Scrivi

02: lunghezza dei dati, che indica che ci sono due cifre di dati dopo di essa

31: comando Scrivi indirizzo

22: l'indirizzo del sensore corrente viene modificato al numero 34

21: Fine

??: Carattere di controllo CheckSum

CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, quindi ??=60H

Il dispositivo restituisce i seguenti dati:062023530231222160

06 20 23 53 02 3122 21 ??

06: ACK è corretto

20: Indirizzo originale del sensore

23: STX (0x23)

53: Tipo di servizio Il tipo di operazione di ritorno predefinito è (0x520) operazione di lettura

02: Lunghezza dati Lunghezza dati 2 byte

31: classe di comando di classe

22: l'indirizzo attuale del sensore dopo la modifica dell'indirizzo

21: Personaggio finale

??: Carattere di controllo CheckSum

CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, quindi ??=60H

(3) Informazioni sull'impostazione dell'indirizzo iniziale del sensore:

Breve MCDL, calibrazione zero entro 8 secondi, più di 10 secondi per l'indirizzo iniziale del sensore L'impostazione predefinita è il numero 32. L'indirizzo di fabbrica di ciascun sensore è impostato su 32 (20H), e quando l'utente modifica l'indirizzo del sensore, il fronte corrispondente il pulsante deve essere tenuto premuto continuamente per più di 10 secondi per ripristinare l'impostazione di fabbrica dell'indirizzo.

4.3.2 Protocollo MODBUS RTU

Formato del protocollo di invio dell'host

Un protocollo è costituito da pacchetti a formato fisso.La dimensione del pacchetto varia a seconda del contenuto del pacchetto.

byte contenuto
1 Indirizzo dell'unità di comunicazione (indirizzo del sensore)
2 Codice funzione
3 Primo posto nell'area dati
4 Seconda cifra nell'area dati
5 Terzo posto nell'area dati
6 Quarto posto nell'area dati
...... . Altri dati
n-1 CRC basso
n CRC alto




Indirizzo dell'unità di comunicazione: si riferisce all'indirizzo dell'unità computer inferiore quando l'host comunica con il computer inferiore.Il secondo byte del pacchetto indica se il pacchetto è un comando di lettura o un comando di scrittura.03 indica che il messaggio è un comando di lettura e 06 indica che il messaggio è un comando di scrittura.CRC viene utilizzato per la verifica per verificare la correttezza dei dati trasmessi.I dati vengono trasferiti in sequenza dal byte basso al byte alto.Il testo viene instradato da sinistra a destra.Dopo che tutti i dati sono stati trasmessi, il controllo CRC dei bit bassi e alti terminerà.

Il dispositivo restituisce il formato del protocollo

Un protocollo è costituito da pacchetti a formato fisso.La dimensione del pacchetto varia a seconda del contenuto del pacchetto.

Tipo di comando

(1) Leggere il valore di concentrazione del sensore: come la lettura dei dati del sensore corrente n. 32 (20H).

L'host invia un comando al sensore:

20 03 00 00 00 02 C2 BA

20: Indirizzo attuale del sensore

03: Leggere la concentrazione del sensore

00 00 00 02: Contenuto area dati

00 00 è l'indirizzo 00 02 è la quantità

C2: CRC alto

BA: CRC basso

Il principio di base del codice di controllo della ridondanza ciclica (CRC) è: dopo il codice di informazioni bit K, quindi unendo il codice di controllo bit R, l'intera lunghezza di codifica è N bit, pertanto, questo codice è anche chiamato (codice N, K. Per dato un codice ( N,K ), si può dimostrare che esiste un polinomio G(x) con una potenza massima di NK = R. Un checksum di K-bit di informazione può essere generato da G(x), e G( x) è detto polinomio generativo di questo codice CRC Il processo specifico di generazione del codice di controllo è: supponendo che l'informazione da inviare sia rappresentata dal polinomio C(X), spostare C(x) a sinistra di R bit (che può essere espresso come C(x)*2R), e così via A destra di C(x), il bit R sarà libero, che è la posizione della cifra di controllo. Il resto ottenuto dividendo C(x )*2R per generare il polinomio G(x) è la cifra di controllo.

Il dispositivo restituisce i seguenti dati:

Se l'intervallo totale è compreso tra 65536 ppm:

20 03 04 00 20 0B E8 CD 85 (decimale).

Se l'intervallo totale è maggiore di 65536 ppm:

20 03 06 00 20 00 00 0B E8 33 9D (decimale).

20: Indirizzo attuale del sensore

03: Leggere la concentrazione del sensore

04/06: Lunghezza area dati (la lunghezza dell'area dati restituita è correlata all'intervallo totale ordinato dal cliente, se l'intervallo massimo ordinato dal cliente è compreso tra 65536 ppm, la lunghezza dell'area dati restituita è 04 (100 ppm restituiti numero:20 0304 0020 00 64 CB 10), se l'intervallo massimo è maggiore di 65536 ppm, la lunghezza dell'area dati restituita è 06 (100 ppm numero restituito:20 03 06 00 20 00 00 00 64 35 08)

La parte rossa è il bit di dati e la parte blu è la lunghezza dell'area dati

00 20 : Visualizza l'indirizzo attuale del sensore 0x20

0B E8: Visualizza la concentrazione di gas del sensore in PPM, il valore specifico dipende dall'indirizzo e dalla concentrazione del sensore

I dati di cui sopra sono tutti numeri decimali ed è necessario convertirli in numeri in base 10 prima di calcolare il valore di concentrazione

Per esempio:

Se l'intervallo totale è compreso tra 65536 ppm:

0B è il decimale 11;Il decimale di E8 è 232, quindi il valore della concentrazione è: 11*256+232=3048 (valore in ppm del decimale).

Se l'intervallo totale è maggiore di 65536 ppm:

00 è 0 per decimale;0B è 11 per decimale;Il decimale di E8 è 232, quindi il valore della concentrazione è: 0*65536+11*256+232=3048 (valore in ppm in decimale).

CD: CRC alto

85: CRC basso

I valori di controllo CRC si riferiscono agli stessi di cui sopra

(2) Impostare l'indirizzo del sensore:Ad esempio, modificare l'indirizzo del sensore da 32 (20H) a 01

L'host invia un comando al sensore:

20 06 00 00 00 01 4E BB (decimale).

20: Indirizzo attuale del sensore

06: Codice funzione (imposta indirizzo sensore).

00 00 00 01: Area dati (sensore modificato nuovo indirizzo 00 01, ovvero 01).

4E: CRC alto

BB: CRC basso

Il valore di controllo CRC è lo stesso di sopra

Il dispositivo restituisce i seguenti dati:

20 06 00 00 00 01 4E BB (decimale).

Stesso come input

Dopo aver modificato l'indirizzo, il nuovo comando di lettura deve solo modificare il primo indirizzo nell'indirizzo corrente dopo la modifica ed eseguire la verifica CRC per ottenere un nuovo bit di controllo:

01 03 00 00 00 02 C4 0B (decimale).

Il dispositivo restituisce i seguenti dati:

Se l'intervallo totale è compreso tra 65536 ppm:

01 03 04 00 01 0B E8 AC 8D (decimale).

Se l'intervallo totale è maggiore di 65536 ppm:

01 03 06 00 01 00 00 0B E8 1B CB (decimale).

Il nuovo comando set sensor address è:

01 06 00 00 00 XX xx xx

XX: è l'indirizzo che deve essere nuovamente modificato

xx xx: Nuova cifra di controllo

*Questo comando è il comando modbus poll dell'assistente per il debug della porta seriale sotto la finestra di visualizzazione dei dati, fare doppio clic sulla tabella di visualizzazione dell'indirizzo per impostare un nuovo indirizzo modificando il valore

(3) Informazioni sull'impostazione dell'indirizzo iniziale del sensore

Breve MCDL, calibrazione zero entro 8 secondi, più di 10 secondi per l'indirizzo iniziale del sensore Il valore predefinito è il numero 32. L'indirizzo di fabbrica di ciascun sensore è impostato su 32 (20H), e quando l'utente modifica l'indirizzo del sensore, il l'indirizzo deve essere ripristinato tenendo premuto il pulsante sulla fronte corrispondente per più di 10 secondi.

4.3.3 LICENZA MODBUS ASCII

Formato del protocollo di invio dell'host

Un protocollo è costituito da pacchetti a formato fisso.La dimensione del pacchetto varia a seconda del contenuto del pacchetto.

byte contenuto
1 0x3a
2 Indirizzo dell'unità di comunicazione (indirizzo sensore alto)
3 Indirizzo dell'unità di comunicazione (indirizzo basso del sensore)
4 Codice funzione alto
5 Codice funzione basso
6 Primo posto nell'area dati
7 Seconda cifra nell'area dati
8 Terzo posto nell'area dati
9 Quarto posto nell'area dati
10 Quinto posto nell'area dei dati
11 Sesto posto nell'area dati
12 Settimo posto nell'area dati
13 Ottava cifra nell'area dati
....... Altri dati
n-3 LRC alto
n-2 LRC basso
n-1 0x0d
n 0x0a




Indirizzo dell'unità di comunicazione: si riferisce all'indirizzo dell'unità computer inferiore quando l'host comunica con il computer inferiore.Il primo byte del pacchetto è 0x3a gli ultimi due byte sono 0x0d 0x0a e fissi.Il quarto e il quinto byte di un pacchetto indicano se il pacchetto è un comando di lettura o un comando di scrittura.03 indica che il messaggio è un comando di lettura e 06 indica che il messaggio è un comando di scrittura.LRC viene utilizzato per la verifica per verificare la correttezza dei dati trasmessi.I dati vengono trasferiti in sequenza dal byte basso al byte alto.Il testo viene instradato da sinistra a destra.Quando tutti i dati vengono trasferiti, i dati sono 0x0d per 2 byte tagliati e 0x0a indica la fine dei dati.

Il dispositivo restituisce il formato del protocollo

Un protocollo è costituito da pacchetti a formato fisso.La dimensione del pacchetto varia a seconda del contenuto del pacchetto.Il formato di ritorno è lo stesso del formato di invio.

Tipo di comando

(1) Leggere il valore di concentrazione del sensore:come la lettura dei dati del sensore 20H corrente

L'indirizzo sotto il codice funzione 03 sotto il polling Modbus deve essere impostato su 3 per 0x0003 e la quantità deve essere impostata su 1 .

L'host invia il comando al sensore:

3A 32 30 30 33 30 30 30 33 30 30 30 31 44 39 0D 0A (decimale) è: 200300030001D9

3a: Bit di inizio fisso

32 30 è 20: numero del sensore

30 33 è 03: lettura della concentrazione del sensore

30 30 30 33 30 30 30 31: contenuto area dati

30 30 30 33 indirizzo indica che il registro da leggere ha un indirizzo iniziale di 0x0003, e 30 30 30 31 è quantità significa che il numero di registri da leggere è 1

44: LRC alto

39: LRC basso

0D: Bit finale fisso

0A: Bit finale fisso

LRC=20+03+00+03+00+01=27H Dopo la negazione, aggiungi 1 a D9H e il codice di controllo è 44 39

Il dispositivo restituirà i seguenti dati:

3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (decimale) è: 200302017367

3A: Bit di inizio fisso

32 30 è 20: numero del sensore

30 33 è 03: la concentrazione del sensore di lettura indica che l'area dati è di 3 bit Dati a 16 bit 6 byte rappresentati

30 32 è 02: lunghezza area dati

30 31 37 33 è 0173: il valore attuale della concentrazione di CO2 è 0*16^3+1*16^2+7*16+3 di 16 volte per persona.L'unità è PPM, che è il valore della concentrazione espresso in 4 byte, e il valore specifico dipende dalla concentrazione letta dal sensore

36: LRC alto

37: LRC basso

0D: Bit finale fisso

0A: Bit finale fisso

LRC=20+03+02+01+73=99H, aggiungi 1 a 67 dopo la negazione e il codice di controllo è 36 37

Leggi l'indirizzo del sensore: ad esempio, leggi l'attuale indirizzo del sensore 20h 32

*Qui è per leggere l'indirizzo del sensore Modbus poll sotto l'indirizzo del codice funzione 03 dovrebbe essere impostato su 192 è 0x00c0, quantità Impostato su 1.

L'host invia il comando al sensore:

3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (decimale).

Cioè: 200300c000011C

3a: Bit di inizio fisso

32 30 è 20: numero del sensore

30 33 è 03: lettura della concentrazione del sensore

30 30 43 30 30 30 30 31: contenuto area dati

30 30 43 30 indirizzo indica che il registro da leggere ha un indirizzo iniziale di 0x00c0, e 30 30 30 31 è la quantità che indica il numero di registri da leggere 1

31: LRC alto

43: LRC basso

0D: Bit finale fisso

0A: Bit finale fisso

LRC=20+03+00+c0+00+01=E4H Dopo la negazione, aggiungi 1 a 1CH e il codice di controllo è 31 43

Il dispositivo restituirà i seguenti dati:

3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (decimale) è: 2003020020BB

3A: Bit di inizio fisso

32 30 è 20: numero del sensore

30 33 è 03: la concentrazione del sensore di lettura indica che l'area dati è di 3 bit Dati a 16 bit 6 byte rappresentati

30 32 è 02: lunghezza area dati

30 30 32 30 è 0020: l'indirizzo del sensore corrente 0x0020 nell'intervallo 0-FF

42: LRC alto

42: LRC basso

0D: Bit finale fisso

0A: Bit finale fisso

LRC=20+03+02+00+20=45H, aggiungi 1 come BB dopo la negazione e il codice di controllo è 42 42

(2) Impostare il sensoreindirizzo: Ad esempio, modificare l'indirizzo del sensore n. 32 in n. 01

* Polling Modbus (fare doppio clic sulla tabella che mostra l'indirizzo 32 per modificare l'indirizzo del codice funzione 06, l'indirizzo deve essere impostato su 192 (dovrebbe essere l'impostazione predefinita).) 0x00c0, il valore è impostato su 1 per essere il nuovo indirizzo di il sensore.

L'host invia il comando al sensore:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (decimale).

Cioè: 200600c0000119

3A: Bit di inizio fisso

32 30 è 20: numero del sensore

30 36 è 06: codice funzione (imposta indirizzo sensore).

30 30 43 30 30 30 30 31: Area dati

L'indirizzo iniziale del registro del sensore 30 30 43 30 è 0x00c0 e il nuovo indirizzo modificato del sensore 30 31 è 01.

31: LRC alto

39: LRC basso

0D: Bit finale fisso

0A: Bit finale fisso

LRC= 20+06+00+c0+00+01=E7H Dopo la negazione, aggiungi 1 a 19 e il codice di controllo è 31 39.

Il dispositivo restituirà i seguenti dati:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (decimale).

Stesso come input

(3) Informazioni sull'impostazione dell'indirizzo iniziale del sensore:

Breve MCDL, calibrazione zero entro 8 secondi, più di 10 secondi per l'indirizzo iniziale del sensore Il valore predefinito è il numero 32. L'indirizzo di fabbrica di ciascun sensore è impostato su 32 (20H), e quando l'utente modifica l'indirizzo del sensore, il il pulsante frontale corrispondente deve essere tenuto premuto continuamente per più di 10 secondi per ripristinare l'impostazione di fabbrica dell'indirizzo.



5.Istruzioni per l'installazione

Il sensore è installato con una distanza tra i fori di posizionamento di 63 mm e un'apertura di 3,2 mm

Il passo della presa di cablaggio è di 2,54 mm

6.Questioni a cui prestare attenzione durante la manutenzione

Il sensore deve essere calibrato regolarmente, si raccomanda che non sia più di 3mesi e la calibrazione non è necessaria se la calibrazione automatica è attivata per il funzionamento a lungo termine

Non utilizzare il sensore per lungo tempo in un ambiente con un'elevata densità di polvere

Utilizzare il sensore entro la portata dell'alimentazione del sensore





7.Informazioni sull'ordine



Scheda informativa dell'ordine
KCS530 Sensore di concentrazione di CO2 KCS530
  xxxx Il sensore misura l'intervallo di concentrazione di CO2 in ppm, con un valore minimo di 2000 e un valore massimo di 50000 ppm.
2000 Intervallo 200 ppm (impostazione predefinita).
10000 Intervallo 10000 ppm
50000 Intervallo 50000 ppm
  codificare La velocità di reazione è divisa in due tipi: veloce e lenta
S Lento (predefinito).
Q veloce
  codificare Selezione della velocità di trasmissione, supporto della velocità di trasmissione comunemente utilizzata 2400 9600 19200 38400 bps, 8 bit di dati, 1 bit di stop bit, nessun bit di controllo: confermare le esigenze speciali prima di ordinare.
Costume Confermare la velocità di trasmissione prima di ordinare
2400 Velocità di trasmissione di 2400 bps
9600 Velocità di trasmissione di 9600 bps
19200 Velocità di trasmissione di 19200 bps
38400 Velocità di trasmissione 38400 bps (impostazione predefinita)
  codificare Protocollo della porta seriale
Modbus-RTU Protocollo Modbus-RTU standard (predefinito).
Modbus-ASCII Protocollo standard Modbus-ASCII
Modbus-Self Protocollo privato Modbus
KCS530 -2000 -S -38400 -Modbus-RTU







8.Dettagli del contatto

URL:www.kacise.com

Tel: +86-29-17719566736

E-mail: sales@kacise.com

Indirizzo: Tangyan South Road, città di Xi'an, provincia dello Shaanxi, Cina















































































































































Appendice



Abbreviazione Nome e cognome
VOL 1% VOL si riferisce all'1% del volume di un particolare gas nell'aria.
PPM 1PPM significa che il volume di un gas specifico nell'aria rappresenta un milionesimo.
O2 Molecole di ossigeno
LCD display LCD
RS485 Porta seriale asincrona 485
CC corrente continua
corrente alternata Comunicazione
PVC cloruro di polivinile





Dettagli di contatto
Xi'an Kacise Optronics Co.,Ltd.

Persona di contatto: Ms. Evelyn Wang

Telefono: +86 17719566736

Fax: 86--17719566736

Invia la tua richiesta direttamente a noi (0 / 3000)

Altri prodotti

CONTATTO

Addresss: i città, No11, strada del sud di TangYan, distretto di Yanta, Xi'an, Shaanxi, Cina.

Factory Indirizzo:i città, No11, strada del sud di TangYan, distretto di Yanta, Xi'an, Shaanxi, Cina.
