Luogo di origine: | Cina |
Marca: | Kacise |
Numero di modello: | KUS550A |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | 15*20*15cm, 0.3kg |
Tempi di consegna: | 5-8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100+ |
Gamma: | 0.25m~3m | Tensione di alimentazione: | 3,3… 30 VCC |
---|---|---|---|
Corrente di lavoro: | ≤ 10 mA | Segnale di uscita: | 0-3V, 0-5V/4-20mA/NPN/PNP/RS485 |
Accuratezza di misurazione: | ≤ 1% F.S. | Compensazione di temperatura: | sì |
Risoluzione di gamma: | 0,1 mm | Temperatura di lavoro: | -40… 85℃ (233… 358K) |
Classe di protezione: | IP68 | Materiale guscio: | PVDF |
Connessione elettrica: | 5-core cavo (uscita analogica), un cavo dei 6 centri (uscita del commutatore) | ||
Evidenziare: | Sensore di livello a ultrasuoni fluido KUS550,misuratore di livello del fluido leggero,sensore di livello a ultrasuoni IP68 |

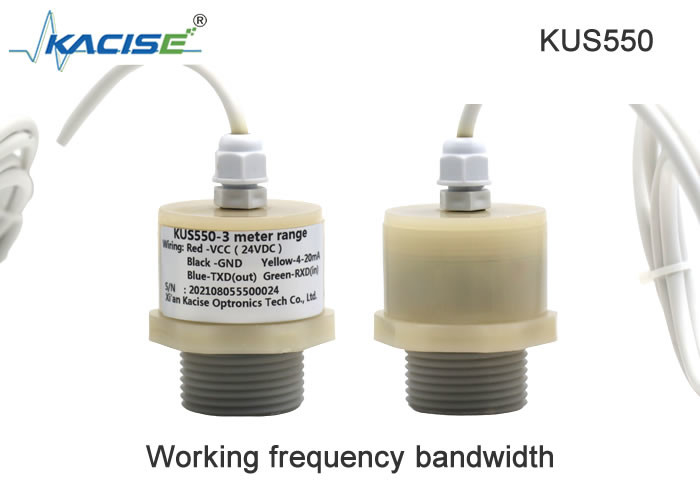

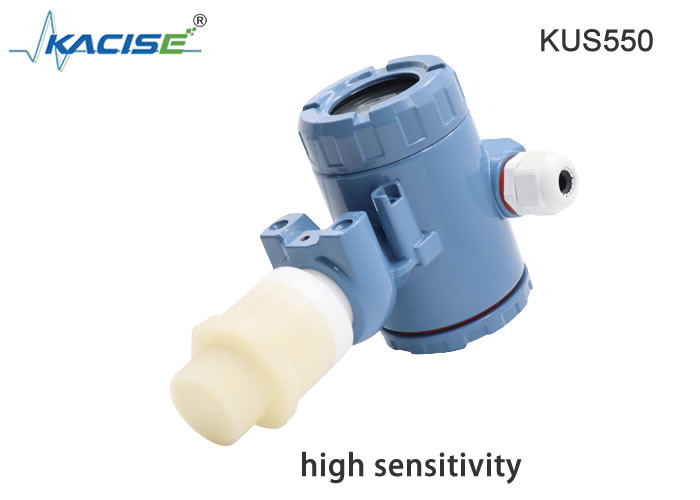

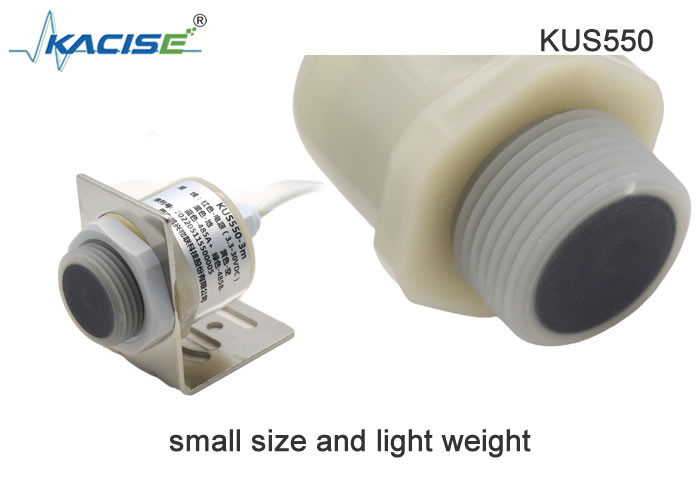

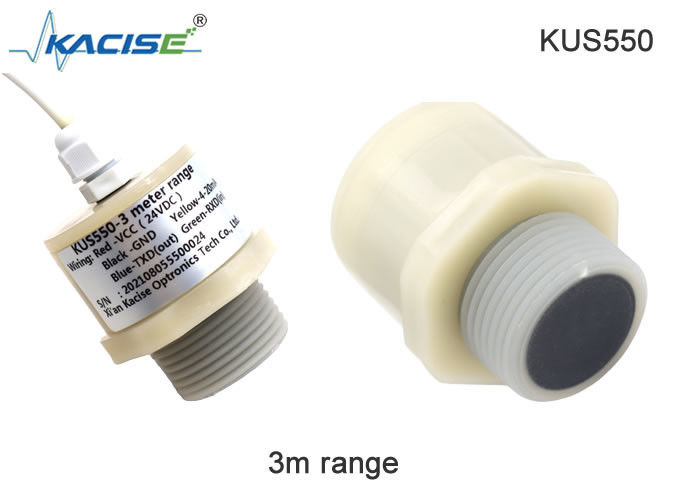

Sensore di livello a ultrasuoni serie KUS550
1.Caratteristiche
2.Dimensione
L'unità nel diagramma è mm.
3.Descrizione
Il misuratore di livello a ultrasuoni a bassa potenza KUS550 è un vero sensore a ultrasuoni a bassa potenza con bassa corrente operativa, breve tempo di assestamento e buona stabilità.Particolarmente adatto per l'alimentazione, il tempo di risposta è breve, il tempo di trasmissione non supera 1 ms e si adatta al requisito di un breve tempo di attivazione.Ha le caratteristiche di bassa tensione, basso consumo energetico, facilità di installazione e utilizzo;funzione di compensazione digitale della temperatura, ampio intervallo di temperature operative;alta precisione, risposta ad alta frequenza, buona stabilità;resistenza agli urti, resistenza alla fatica, alta affidabilità.
Adattarsi al settore: Internet delle cose, approvvigionamento idrico, controllo industriale e altri campi.
Lo stato di sospensione del misuratore di livello del liquido ultrasonico a bassa potenza KUS550 è inferiore a 0,3 mA, lo stato dell'onda è inferiore a 20 mA e lo stato di rilevamento è inferiore a 5 mA.Cioè, quando l'alimentazione è 3,3 V, la corrente di sospensione è 0,3 mA e il consumo energetico in questo momento è 0,0003X3,3=0,00099 W.Questa serie di misuratori di livello a ultrasuoni a bassa potenza è particolarmente adatta per applicazioni nel settore IoT intelligente, come tombini, serbatoi d'acqua di fabbrica, serbatoi, ingegneria municipale, acqua di rubinetto, trattamento delle acque reflue, conservazione dell'acqua e energia idroelettrica, acciaio, miniere di carbone, elettricità , petrolchimico, fiumi e laghi interni urbani, trasporti e industrie di trasformazione alimentare.Raccogli dati tramite misuratori di livello ad ultrasuoni ad alta precisione, monitora il livello del liquido/l'altezza e la temperatura del liquido in tempo reale, aggiorna i dati della piattaforma cloud in tempo reale ed emette allarmi in tempo reale, riducendo così il costo delle ispezioni manuali e cogliendo con precisione lo stato del sistema.
4. Modalità a basso consumo energetico
La modalità di lavoro impostata su 2 è la modalità di lavoro a basso consumo energetico.
Come realizzare il sensore di livello e distanza a ultrasuoni a basso consumo energetico
a) Utilizzare circuiti integrati a bassa potenza
Utilizziamo circuiti integrati quasi nuovi per i quali il consumo energetico è normalmente basso.
b) Controllare la potenza di ciascun circuito nel sensore.
Ci sono tre parti del circuito nel sensore, il circuito di trasmissione, il circuito di ricezione e il circuito di base dell'MCU.L'mcu realizza la gestione del consumo energetico consentendo il controllo del lavoro di ciascuna parte del circuito, quindi controlla il consumo energetico.
c) Quando l'mcu stesso non funziona, entra in modalità sleep per ridurre ulteriormente il consumo energetico.
5.Condizioni di installazione
Se il sensore è installato a una temperatura ambiente inferiore a 0 ℃, dovrebbe funzionare bene con le misure protettive.In caso di montaggio diretto del sensore in un foro passante utilizzando i dadi in acciaio, deve essere fissato al centro della filettatura dell'alloggiamento.
informazioni 6.Ordering
KNOI | Modello | Ouscita | Portata massima | Descrizione |
550 | ||||
Personalizzato | ||||
SW-1 | Uscita interruttore, SW-1 per un'uscita interruttore, SW-2 per 2 uscite interruttore | |||
mA | Uscita 4-20 mA a 3 fili | |||
5V | L'uscita è Vout 0-5V | |||
3v | L'uscita è Vout 0-3V | |||
RS485 | L'uscita è RS485 | |||
TTL | Uscita UART TTL | |||
XX m |
XX m è la portata massima rilevabile, la portata massima è di 5 metri L'impostazione predefinita è 2,5 m |
|||
KUS | 550 | RS485 | 2 m |
Scheda tecnica del sensore a ultrasuoni serie KUS550_v2.8.pdf...
