Luogo di origine:
Cina
Marca:
Kacise
Certificazione:
CE
Numero di modello:
KUS3000 M18
Documento:

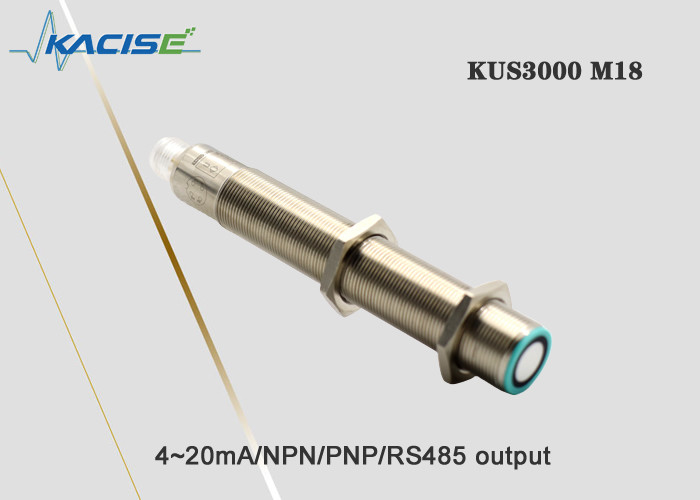

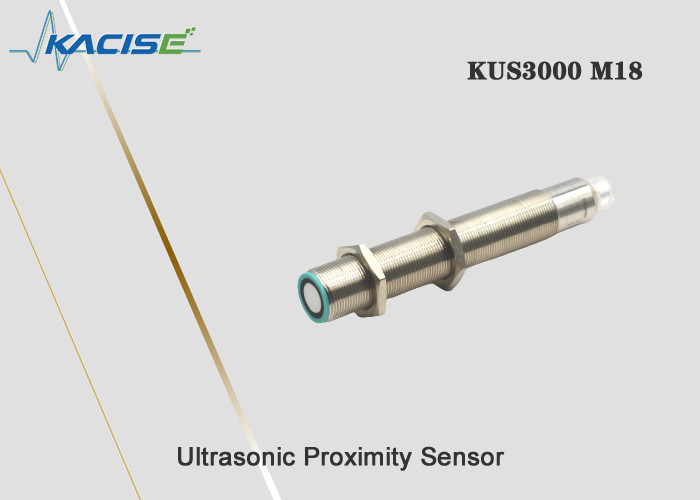

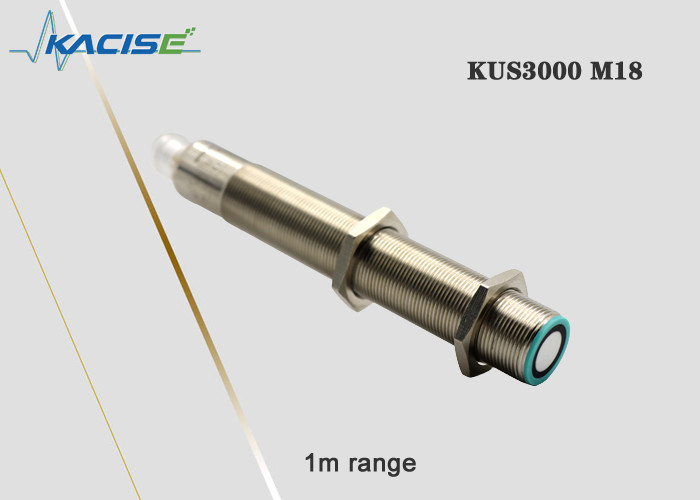

KUS3000 M18 Sensore di prossimità a ultrasuoni con custodia compatta Elevata ripetibilità
1. Struttura dimensionale
L'unità è mm.![]()
Struttura delle dimensioni della serie M18
2. Interfaccia elettrica![]()
![]()
Nota: questo prodotto ha due specifiche di cavo e le istruzioni di cablaggio del cavo delle due specifiche sono le seguenti:
| Cavo di tipo A | Cavo di tipo B | ||
| Perno1 | Marrone | Perno1 | Giallo |
| Perno2 | Bianco | Perno2 | Nero |
| Perno3 | Blu | Perno3 | Rosso |
| Perno4 | Nero | Perno4 | Verde |
Il mix di cavi predefinito si basa sulle specifiche ricevute dal cliente
3. Parametro tecnico
| M18 | |
| allineare | 150...1000 mm |
| Intervallo di intervallo regolabile | 150….1000 mm |
| punto cieco | 0...150mm |
| Tempo di risposta | ca. 10 ms |
Indicatore luminoso
| Luce led blu | La luce blu lampeggia per indicare che è possibile eseguire la calibrazione. Il blu e altre costanti indicano che l'alimentazione del sensore è normale. La luce blu lampeggerà entro 5 minuti dall'accensione, indicando che l'utente può eseguire la regolazione e la calibrazione dell'uscita. Dopo 5 minuti, la luce blu è sempre accesa per indicare che il sensore non può ricevere il comando di calibrazione. . |
| Luce led Tellow | Viene utilizzato per indicare se l'oggetto misurato viene rilevato. Durante la fase di calibrazione, la luce gialla lampeggia per indicare che lo stato di calibrazione corrente è bloccato e può essere commutato allo stato di calibrazione successivo. |
| Luce LED rossa | Nello stato di funzionamento normale, la luce rossa non è accesa, ma è accesa per indicare che c'è un guasto. |
Parametri elettrici
| Tensione di alimentazione | 13...30 V CC, è possibile personalizzare ampi requisiti di tensione speciali |
| Corrente a vuoto I0 | ≤ 45 mA |
Modelli spettrali IOT
| Tensione di alimentazione | 3,3-12 DC, ondulazione 10% SS |
| Consumo energetico I0 | ≤ 15 mA, modalità sospensione ≤1 mA, riattivazione seriale, |
Produzione
| tipo di uscita | 1 Uscita di commutazione L'uscita PNP normalmente aperta e chiusa a lungo può essere calibrata |
| Sovracorrente, ad es | 200 mA, protezione da inversione di polarità, protezione da cortocircuito |
| Impostazione predefinita | M18 Punto di commutazione A1: 150mm Punto di commutazione A2: 1000mm |
| Caduta di tensione in uscita | ≤ 2,5 V |
| Ripetibilità | ≤1% |
| Livello on-off f | ≤ 13 Hz L'alta frequenza può essere personalizzata |
| Ampiezza caratteristica dell'isteresi predefinita | 5% del valore impostato, è possibile personalizzare requisiti speciali |
| Intervallo di compensazione della temperatura | -40℃-85℃ |
Requisiti di temperatura
| Temperatura di lavoro | -25…70℃(248...343K) |
| Temperatura di conservazione | -40…85 ℃(233...358K) |
Descrizione della parte meccanica
| Connessione | Connettore V1 (M12×1), 4 pin |
| Classe di protezione | IP65 Altro può essere personalizzato |
| Materiale del guscio | Rame nichelato, altri possono essere personalizzati |
Nota: quando il prodotto M18 e il prodotto M30 dispongono di un'uscita analogica da 4-20 mA, il metodo di connessione del misuratore è diverso da quello del prodotto 550.600. Poiché il terminale di uscita dei prodotti M18 e M30 è alimentato da VDD, come mostrato nella Figura 1, lo strumento deve essere collegato alla porta di alimentazione. Tra il terminale di uscita e il terminale di uscita, lo schema delle istruzioni di collegamento è mostrato nella Figura 2:![]()
Figura 1 Schema del circuito di alimentazione in uscita![]()
Figura 2 Diagramma schematico del metodo di connessione
4. Informazioni sull'ordine
| KUS | Tipi di | produzione | allineare | descrivere | |
| M18 | Custodia M18, il campo di misura massimo è 1 metro | ||||
| M30-Tipo1 | Il campo di misurazione massimo dell'M30 è di 2 metri | ||||
| M30-Tipo2 | Il campo di misura massimo dell'M30 è di 3 metri | ||||
| M30-Tipo3 | Il campo di misurazione massimo M30 è di 6 metri, 8 metri possono essere personalizzati | ||||
| Personalizzato | Shell supporta la personalizzazione dell'utente | ||||
| NPN | uscita come NPN | ||||
| PNP | uscita come PNP | ||||
| 10Vout | L'uscita è analogica 0-10 V, il requisito di alimentazione è maggiore di 11 V | ||||
| 5Vout | L'uscita è analogica 0-5 V, il requisito di alimentazione è maggiore di 6 V | ||||
| maout | L'uscita è analogica 4-20mA | ||||
| RS485 | L'uscita è il protocollo Modbus RS485, fare riferimento al manuale dell'interfaccia software per una descrizione specifica. | ||||
| XXX mm | Il cliente specifica l'intervallo lineare o l'intervallo di commutazione, che può essere impostato in fabbrica | ||||
| KUS | M30 | RS485 | 2000 mm | ||
5.Applicazione![]()
