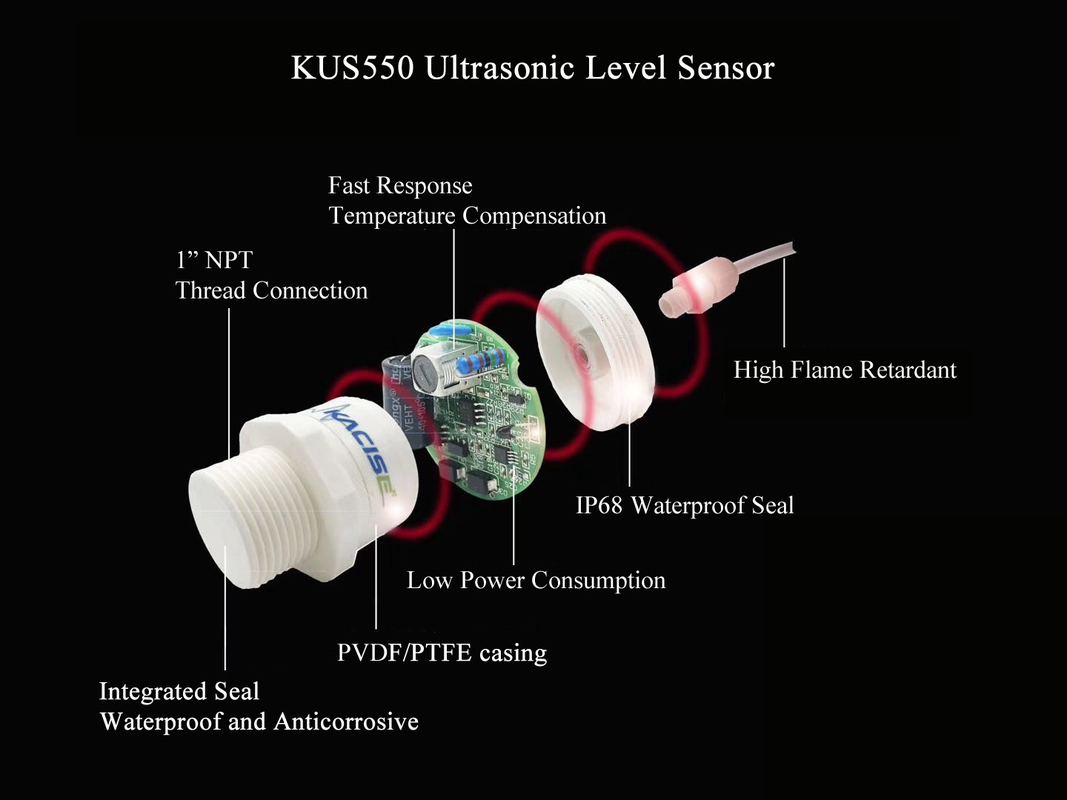

Sensore di distanza ad ultrasuoni KUS550
1. Caratteristiche del prodotto:
- Alta sensibilità.
- Struttura compatta e robusta.
- Indice di protezione elevato IP68.
- Casco resistente alla corrosione, adatto per l'impiego e l'impiego di materiali corrosivi
2.Applicazione
- Misurazione del livello del serbatoio
- Misurazione del livello del contenitore
- Determinazione della zona di prossimità
- Rilevazione delle persone
- Sensore di distanza del robot
- Navigazione autonoma
- Navigazione multi-sensore
- Misurazione della distanza
- rilevamento di oggetti a lungo raggio
- Automazione industriale
3Descrizione del prodotto
Questo sensore fornisce rilevamento a corto e lungo raggio, in un alloggiamento in PVC compatto e robusto, progettato per soddisfare l'IP65.
4. Parametro
(1)Specificativi generali
| Modello: KUS550 |
| Intervallo di misura |
0.25m~3m (5m personalizzabili) KUS550A
0.15m-0.6m ((1m personalizzabile) KUS550B;
|
| Punto cieco |
La zona morta di KUS550A è di 0... 250 mm (entro 250 mm è la zona di lavoro instabile, non si raccomanda di lavorare in questo intervallo); la zona morta di KUS550B è di 0-150 mm; |
| Tensione di alimentazione |
3.3... 30 VDC, ondulazione 10 %SS |
| Corrente di lavoro |
≤ 45 mA (velocità di misurazione più veloce), consumo energetico tipico ≤ 10 mA; |
| Segnale di uscita |
0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 uscita analogica. |
| Precisione di misura |
≤ 1 % F.S. |
| Compensazione della temperatura |
- Sì, sì. |
| Risoluzione variabile |
0.1 mm; |
(2)Condizioni di lavoro
| Temperatura di funzionamento |
-40...85°C (233...358K) |
| Temperatura di conservazione |
-40...85°C (233...358K) |
(3)Altre istruzioni
| Connessione elettrica |
Cavo a 5 core (uscita analogica), cavo a 6 core (uscita del commutatore). |
| Classe di protezione |
Protezione IP68 |
| Materiale della conchiglia |
PVC/PVDF/PTFE/ABS |
5. Dimensioni
6. cablaggio
7. Descrizione delle funzioni del sensore
(1) Regolazione dell'uscita analogica.
L'uscita analogica può essere programmata come desidera l'utente.
Si possono programmare 8 tipi di funzioni di output.
Tutte le procedure di impostazione sono le seguenti:
passo 1 imposta una distanza puntata da RS485,
passo 2 imposta un'altra distanza puntata dal RS485.
Passo 3 impostare il rivestimento o l'interruttore del tipo di uscita e impostare le relative opzioni di uscita
Passo 4: riavvia il sensore.
- Funzione di uscita di pendenza positiva in modalità finestra normalmente aperta e in modalità rivestimento.
- Funzione di uscita di pendenza negativa in modalità finestra normalmente chiusa e in modalità rivestimento.
- Punto di commutazione singolo, funzione normalmente aperta.
- Punto di commutazione singolo, funzione normalmente chiusa.
- Punto di commutazione singolo con funzione di hysteresis gap normalmente aperta.
- Punto di commutazione singolo con funzione di interruzione di isteresi normalmente chiusa.
- Rilevazione della presenza di oggetti - normale funzione aperta.
- Detezione di presenza di oggetti con funzione aperta chiusa.
Punto di commutazione, impostazione distanza solo dopo l'alimentazione. l'orologio interno può assicurare non può essere cambiato dopo 5 minuti dopo l'alimentazione.l'utente può impostare la distanza richiesta solo dopo il riavvio dell'alimentazione.
(2) Per il tipo di uscita RS485.
Ci sono due tipi di stile di lavoro.
Uno per la misurazione automatica, il sensore misurerà la distanza o il livello ripetutamente e il periodo di misurazione può essere impostato dall'UART.
L'altro stile è la modalità di risparmio energetico quando il sensore è in modalità di riposo, fino a quando il sensore non riceve il comando di richiesta con pre-codice.
Ad esempio, il risultato della misura può essere letto accedendo al registro 0x101 tramite il protocollo Modbus.
Per ulteriori informazioni, contattateci per la guida di ingegneria del software.
