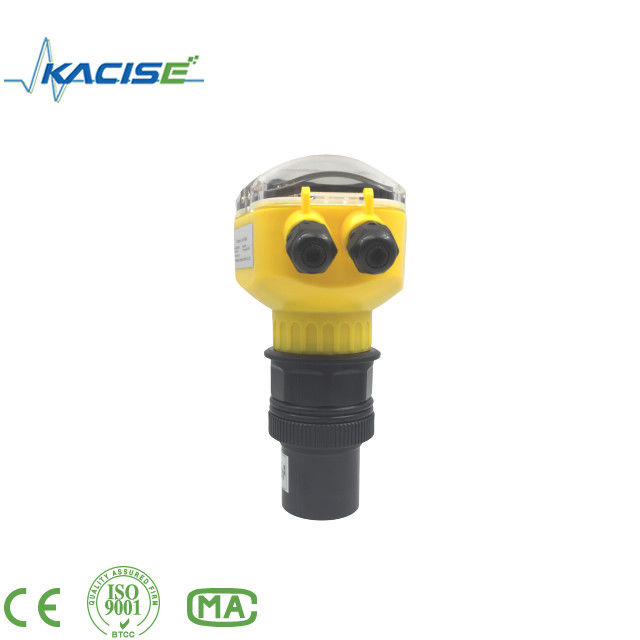

Misuratore di livello ultrasonico integrato con alta precisione senza contatto dello 0,5% e display LED inglese

carico 4 fili 4 ∆20mA/510Ω

carico 2 fili 4 ∼20mA/250Ω

24VDC (default)

220V CA+15%@50Hz

12VDC

Batteria

24VDC 120mA (default)

220V CA+15%@50Hz

12VDC

Batteria

apparecchio di visualizzazione - 20°C + 60°C,

trasduttore - 20°C + 80°C

Display -20 ̊+60°C,

trasduttore - 20°C + 80°C

10 m di default

Può essere ordinato un massimo di 100 m (senza interferenze elettromagnetiche)

La potenza specifica del tipo split è la seguente:

con potenza di uscita di soli mA, è di 1,5 W/24 V (standard);

con solo uscita RS485, è di 0,9W/24V (facoltativo);

con uscita sia RS485 che mA, è di 1,6 W/24 V (facoltativo);

Aggiungere due relè, la potenza è aumentata di 0,8W/24V (facoltativo);

La potenza di 220VAC di tipo split è di 5W/220VAC.

La potenza specifica di uno strumento a quattro fili compatto è la seguente:

con uscita di soli mA, è di 1W/24V (standard);

con uscita RS485 sola, è di 0,6W/24V (facoltativo);

con uscita sia RS485 che mA, è di 1,1 W/24 V (facoltativo);

Aggiungere due relè, la potenza è aumentata di 1W/24V (facoltativo);

La potenza dello strumento a quattro fili compatto 220VAC è di 5W/220VAC.

La potenza di uscita dello strumento compatto a due fili a 24 V e il valore di corrente di uscita dello strumento sono correlati: (4mA/0.096W-20mA/0.48W)

1Il manometro non è allineato al livello del liquido o del materiale

2Il livello del liquido oscilla molto.

3La superficie del materiale è estremamente irregolare.

4La superficie del liquido ha uno strato di schiuma più spessa

5Il fondo del contenitore non è piatto dopo lo svuotamento del liquido e del materiale

6Fuori dal campo di misura

1. regolare la direzione di allineamento del manometro, e utilizzare un livello di spirito per calibrare e aggiungere un tubo di plastica al contenitore

2. Utilizzare un misuratore di livello con un raggio più ampio

3. Utilizzare un manometro con un raggio di misura maggiore o altri metodi di misura

4. Naturalmente riprendere il lavoro dopo l' aggiunta di liquido o materiale

5. Utilizzare un misuratore di livello con un raggio più ampio

1Il livello del materiale entra nel punto cieco.

2Il valore di misurazione della distanza è superiore all'altezza di installazione

3C' è una forte interferenza elettromagnetica.

4Oggetti che bloccano le onde sonore

5Un flange di metallo è preparato sul livellatore

6La superficie o il lato di emissione della sonda è a contatto con il metallo

1. Alzare il misuratore di livello o evitare che il livello sia troppo alto

2. Modificare l' altezza dell' installazione al valore corretto

3Lo strumento deve essere collegato al suolo e proteggere il manometro.

4. Cambiare la posizione di installazione o aggiungere tubi di plastica

5Passare alle flange di plastica.

6- Usate dei cuscinetti di gomma per isolare dal metallo.
