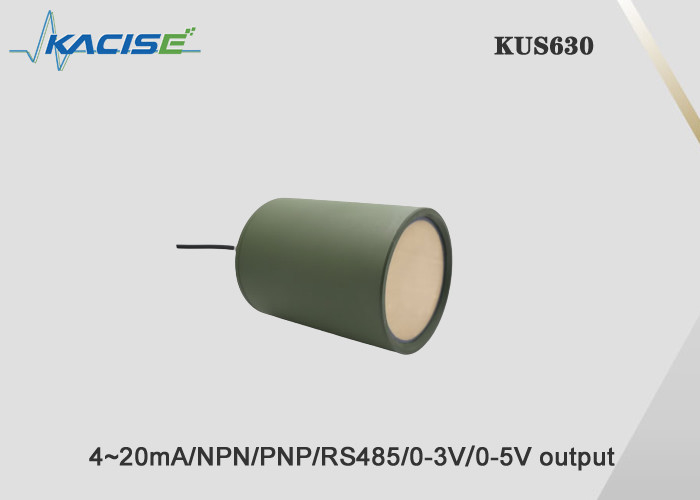

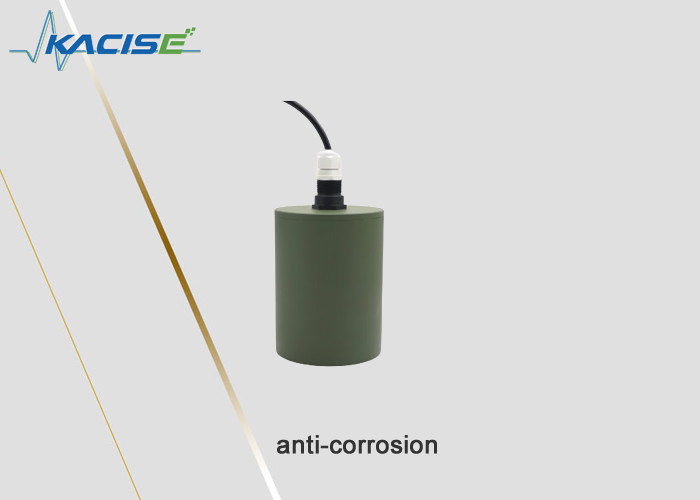

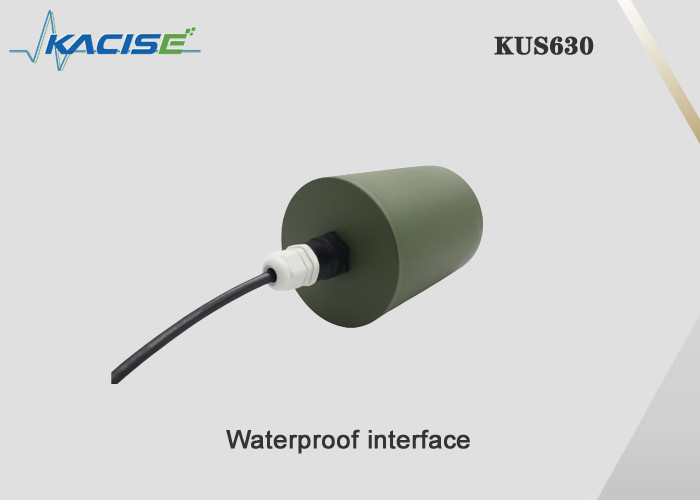

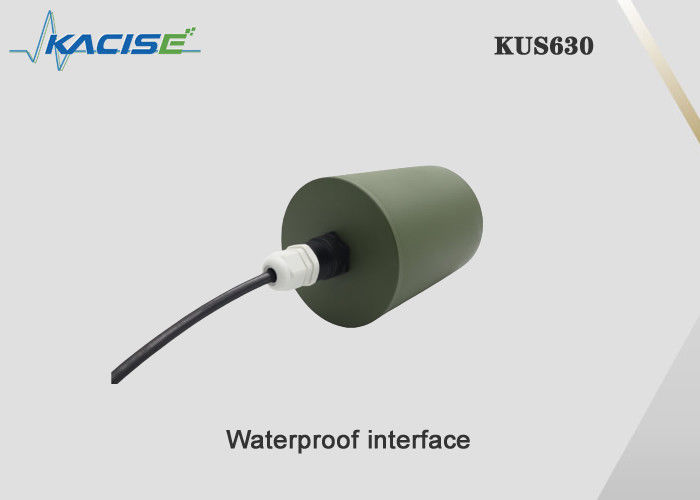

Metro livellato ultrasonico di serie KUS630
1.Features
- Algoritmo di filtrazione specializzato per escludere le misure spurie
- Varia selezione di algoritmo di condizioni di lavoro per assicurare accuratezza di misura
- Protezione piezoelettrica di sicurezza dell'impulso
- Compensazione automatica di temperatura e di velocità del suono
- Esposizione della curva di eco, utile per localizzazione in loco del guasto e di ricerca degli errori
- Funzione di autoispezione, informazioni ricche di autoispezione, convenienti affinchè utenti riparino e mettere a punto
- Il rapporto della gamma è ampliato per impedire il valore misurato il superamento della gamma e causare l'errata valutazione
descrizione 2.Product
Sonda ultrasonica ad alta frequenza, progettata per varie misure solide e liquide, con la sonda incorporata di temperatura.
3. Dimensioni
L'unità nel diagramma è millimetro
collegamenti 4.Electrical e definizioni del segnale
| Linea ordine |
Colore |
Definizione |
| 1 |
Rosso |
Il potere è positivo |
| 2 |
Nero |
terra di ritorno di potere |
| 3 |
Giallo |
Uscita analogica, uscita di tensione, uscita del commutatore di uscita corrente |
| 4 |
Blu |
RS485 A+ o uart TXD |
| 5 |
Verde |
RS485 b o uart RXD |
| Colore del cavo |
Linea ordine |
Descriva |
Osservazione |
| rosso |
1 |
alimentato vicino |
Ampio input di tensione 3.3V-30V |
| nero |
2 |
Terra |
|
| giallo |
3 |
Uscita del commutatore |
Il terminale del commutatore, la capacità di carico 1A 60V, sostiene fino a due uscite del commutatore con logica indipendente, i due terminali è i due contatti del commutatore, non distingue fra i pali positivi e negativi e può essere collegato a volontà. |
| Bianco |
4 |
Uscita del commutatore |
| marrone |
4 |
RS485A+ |
|
| verde |
5 |
RS485B- |
|
descrizione 5.Parameter
| Modello: KUS630 |
| Campo di misura |

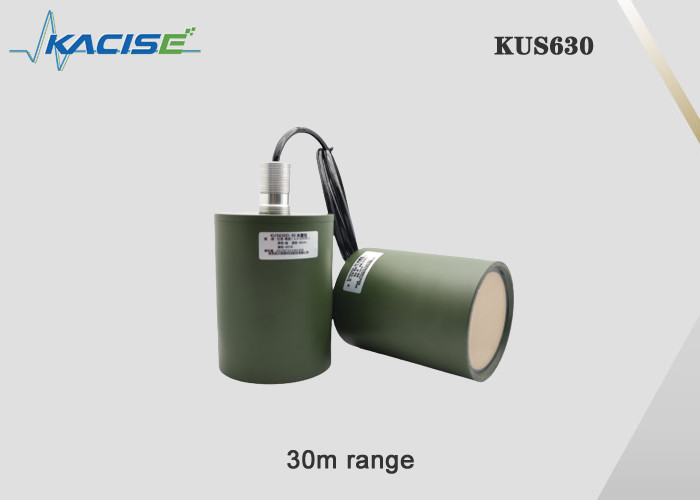

1m… 30m
|
|
Angolo morto
|
0… 1m (l'area di lavoro instabile è all'interno di 0.6m, non è raccomandata di lavorare in questa gamma); la versione minima di area cieca di 0.3m può essere raggiunta, che deve essere personalizzata. |
| Tensione di rifornimento |
CC di 3,3… 24 V, ondulazione 10% ss |
|
Attività in corso
|
≤ 45 mA (velocità di misura più veloce)
La versione a bassa potenza, consumo di energia di sonno è più di meno di 0.3mA, inviare il consumo di energia è 20mA (di meno di 2ms) e ricevere il consumo di energia non è più di 8mA (più di meno di 150ms)
|
|
Segnale in uscita
|
1: Uscita analogica programmabile 0-10V.
2: Uscita RS485.
3: Uscita di serie del Uart
uscita 4:4-20mA
5: Uscita del commutatore
|
| Accuratezza di misura |
≤ 1% |
| Compensazione di temperatura |
sì |
condizioni di lavoro
| Temperatura di lavoro |
-25… 70℃ (248… 343K) |
| Temperatura di stoccaggio |
-40… 85℃ (233… 358K) |
altre istruzioni
| Collegamento elettrico |
5-core cavo (uscita analogica), un cavo dei 6 centri (uscita del commutatore); |
| Classe di protezione |
IP68 |
| Materiale di Shell |
PVDF |
occasioni 6.Applicable:
Botole, serbatoi di acqua della fabbrica, carri armati, ingegneria municipale, acqua di rubinetto, trattamento delle acque, tutela ed idropotenza dell'acqua, ferro ed acciaio, miniere di carbone, elettricità, petrolchimica, industrie del trasporto e di trasformazione alimentare urbane dei fiumi e dei laghi.
7. Informazioni di ordinazione
| KUS |
Modello |
Uscita |
Gamma |
Descriva |
| |
630D |
Personalizzazione di sostegno |
| Su ordine |
| |
0-10V |
Uscita analogica 0-10V |
| 0-5V |
Uscita analogica 0-5V |
| 0-3V |
Uscita analogica 0-3V |
| 4-20mA |
Uscita analogica 4-20mA |
| Interruttore |
Uscita del commutatore |
| Uart |
Protocollo di serie dell'uscita MODBUS RTU del Uart |
| RS485 |
RS485 protocollo dell'uscita MODBUS RTU |
| |
XXX millimetro |
Mmmeans XXX la distanza massima di misura
(default1000mm)
|
| KUS |
550 |
RS485 |
10000mm |
|
8.Parameters che dovete conoscere
1. Il tipo di medium da misurare (nome liquido o solido, specifico, chiara acqua, acque luride, fango, benzina, diesel, toluene, anidride solforosa, ecc.) se è liquido, se c'è vapore, foschia, schiuma, onde, mescolarsi, facente galleggiare gli oggetti sulla superficie liquida; se solido, se c'è polvere.
2. La temperatura e la pressione del medium.
3. La corrosività del medium. Se è disposta in un barattolo, è necessario da sapere se il materiale del barattolo ha un rivestimento anticorrosivo.
4. La gamma di misura è alcuni metri e l'angolo morto è richiesto.
5. luogo di lavoro: quali gli stagni aperti, gli stagni con le coperture, i carri armati orizzontali, i carri armati verticali, i carri armati sferici, se il carro armato è a pressione atmosferica, ecc.
6. tensione di funzionamento: 24VDC, 220VAC facoltativo può essere potere comune su misura 12VDC/9VDC.
7. segnale in uscita: 4~20mA 485/0-3V corrente, uscita di tensione 0-5V/uscita del relè.
9. forma dell'attrezzatura: se deve avere un'esposizione; di un pezzo o spaccatura tipo.
applicazioni 9.More
Il metro livellato ultrasonico di KUS630D è un metro livellato progettato con il sensore d'integrazione di gamma ultrasonico di principio e l'unità elettronica, che possono efficacemente misurare il livello di materiali in contenitori aperti o chiusi. Il sensore adotta il materiale di PVDF, in modo da può essere ampiamente usato in vari campi industriali.
