Sensore livellato di parcheggio ultrasonico 4 - 20mA/RS232/RS485/0 - 5V 9 del combustibile di KUM2500C - 36V

Sensore di livello di carburante per parcheggio ad ultrasuoni KUM2500C 4 - 20mA / RS232 / RS485 / 0 - 5V 9 - 36V

1. Visualizzazione della produzione
Il sensore di livello dell'olio ad ultrasuoni è l'apparecchiatura di monitoraggio della quantità di olio progettata per il personale di gestione del corteo automobilistico delle imprese.l'azione di guida del conducente e l'assistenza alla decisione statistica, ecc. Il sensore utilizza una sonda ad ultrasuoni per rilevare l'altezza del livello dell'olio e esegue un'elaborazione intelligente del segnale di altezza della quantità di olio attraverso il programma integrato del corpo principale.Poi invia le informazioni sulla quantità di olio alla piattaforma del sistema tramite GPS per generare il rapporto sulla quantità di olio dopo l'analisi. Il sensore supporta la porta seriale e l'uscita analogica e può connettersi con il GPS della maggior parte dei marchi / Beidou all-in-one machine.il sensore può essere facilmente collegato al sistema di monitoraggio dietro le quinte.
The products adopt non-contact measurement ultrasonic wave sensor technology developed independently by our company and first created domestically and are widely used in fuel consumption monitoring projects for vehicles and sold overseas.


2.Monitoraggio della rete
Caratteristiche

• Monitoraggio della rete
• modalità di ottimizzazione
• Trattamento del potting del circuito interno
• Spinta larga 9-36V
• Interfacce di uscita diverse
• Compatibile con diverse connessioni di apparecchiature di acquisizione del segnale dei sensori
• Filtraggio intelligente
• Compensazione per disturbi ambientali

3Introduzione al prodotto

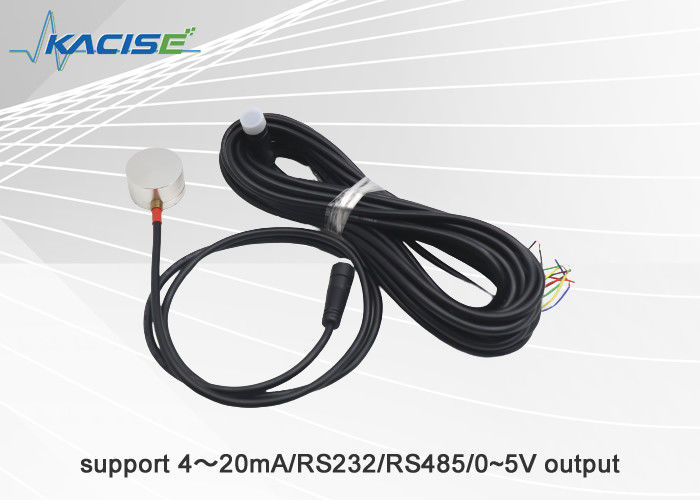

3.1La figura seguente mostra l'immagine del prodotto reale.

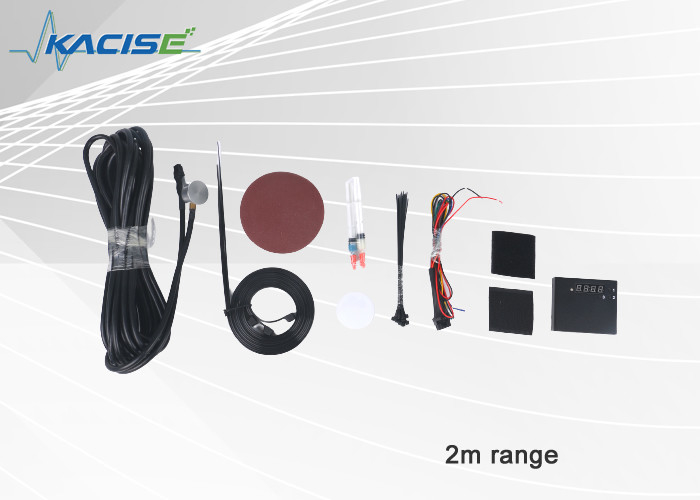

3.2. Elenco delle configurazioni del prodotto
Lista delle configurazioni standard:

Lista di configurazioni opzionali:

3.3. Parametri tecnici

3.4 Caratteristiche del prodotto
1. Alta precisione: il rapporto di risoluzione della misurazione dell'altezza del livello dell'olio del sensore del livello dell'olio è di 0,1 mm e la precisione di misurazione è di ± 0,5%.L'elevata precisione di misura può essere garantita a temperature elevate e in ambienti esterni molto freddi.
2. Buona stabilità a lungo termine: il sensore di livello dell'olio adotta il metodo di misurazione delle onde ultrasoniche e esegue misurazioni senza contatto. magnetic sliding system measurement methods that adopt direct contact measurement methods at present generally so as to avoid corrosion and pollution of oil level sensor by fuel oil and maintain long-term stability.
3. Facile installazione e manutenzione: è sufficiente installare la sonda sensore nella parte inferiore del serbatoio di carburante esterno.Non c'è bisogno di fare buche e cambiare il serbatoio del carburanteAllo stesso tempo, può garantire il normale funzionamento del vecchio contatore di olio dei veicoli.
4. il suono ambientale, basso consumo energetico. la misurazione senza contatto rende inutile perforare o modificare il serbatoio del carburante. nessun sporco e inquinamento verrà portato al carburante.
5. Forte affidabilità: funziona normalmente anche in ambienti ostili; antiumidità, antiacido, antiinflammatorio, antiinterferenza e intelligente.
Il prodotto può essere utilizzato in modo indipendente utilizzando lo schermo di visualizzazione ausiliario.analisi e consultazione delle affermazioni.
2.5Applicabilità
Il sensore ultrasonico del livello di olio è destinato a tutti i tipi di veicoli (come veicoli logistici, taxi, autobus e autovetture, ecc.) per registrare il rifornimento,consumo di olio dei veicoli con digitalizzazione per prevenire il furto di carburante, evitare lo spreco di risorse, migliorare l'efficienza della gestione e la sicurezza del traffico e migliorare il livello di gestione delle operazioni.

4. Cablaggio
1. Disporre la linea di estensione nella cabina. Il cablaggio deve seguire il traverso del veicolo al momento del cablaggio.ecc. e altre funzioni originali.
2La linea di estensione deve essere lontana dal motore del veicolo per evitare interferenze elettromagnetiche prodotte dal motore.
3Il terminale della linea di sonda e della linea di estensione devono essere convolti correttamente per evitare la caduta.
4La linea di estensione deve essere distante almeno 20 cm dalle parti di riscaldamento del veicolo.Disporre il filo nella posizione di installazione del veicolo in modo ragionevole.


5Collegare i veicoli e confermare i dati della piattaforma.
1. Disconnettere dall'alimentazione e fissare il corpo principale nella posizione vicina al GPS (dove non si verificherà una perdita di acqua) e fissarlo correttamente;
2Il filo rosso e nero della linea dell'interfaccia utente è collegato all'alimentazione pubblica del veicolo con il filo rosso che collega il polo positivo e il filo nero che collega il polo negativo.
Selezionare la modalità di interfaccia in base all'interfaccia di raccolta del consumo di olio del GPS.
A. quantità analogica: la linea verde è collegata alla porta analogica di raccolta GPS; il filo nero è collegato alla terra analogica di raccolta GPS;
B. Comunicazione RS232: il filo giallo (TX) è collegato al GPS RX e il filo blu (RX) è collegato al GPS TX. Il filo nero (GND) è collegato alla terra GPS.
C. Comunicazione RS485: il filo marrone (B) è collegato a B del GPS; il filo viola (A) è collegato a A del GPS e il filo bianco è collegato alla terra del GPS.
3Accendi e controlla se la piattaforma fornisce i dati sul consumo di olio.
