Name: Sensore di distanza ultrasonico tipo M30 con protezione IP65 e alta precisione ≤1% per misurazione precisa del livello
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M30-Tipo1
Price: 1,000.10 USD
Availability: InStock

Casa. > prodotti > sensore ultrasonico del trasduttore >

Sensore di distanza ultrasonico tipo M30 con protezione IP65 e alta precisione ≤1% per misurazione precisa del livello

Sensore ultrasonico del trasduttore KUS3000

Sensore ultrasonico del trasduttore per la distanza

Sensore di prossimità del livello KUS3000

Luogo di origine:

La Cina

Marca:

Kacise

Certificazione:

Numero di modello:

KUS3000 M30-Tipo1

Documento:

KUS3000 Ultrasonic Level Me....1.pdf

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Allineare:

200...2000 mm

Angolo morto:

200 millimetri

Tempo di risposta:

10 ms

Tensione di alimentazione:

13...30 V CC

Corrente a vuoto:

≤ 45 mA

Ripetibilità:

≤ 1%

Evidenziare:

Sensore ultrasonico del trasduttore KUS3000

Sensore ultrasonico del trasduttore per la distanza

Sensore di prossimità del livello KUS3000

Termini di pagamento e di spedizione

Quantità di ordine minimo

Prezzo

negoziabile

Imballaggi particolari

15*20*15cm, 0.3kg

Tempi di consegna

5-8 giorni lavorativi

Termini di pagamento

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Capacità di alimentazione

100+

Prodotti correlati

Video

Sensore di livello wireless per serbatoio a ultrasuoni KUS650 con protezione IP65 e campo di rilevamento di 200 mm~3000 mm per il trattamento delle acque reflue

Ottieni il miglior prezzo

Video

Sensore di livello del serbatoio del carburante ad ultrasuoni KUM2500C con risoluzione di misurazione di 0,1 mm Protezione IP67 e Interfaccia RS232/RS485/TTL/4-20mA

Ottieni il miglior prezzo

Video

Sensore di livello dell'acqua ad ultrasuoni senza contatto da 15 m con uscita RS485 Protezione IP68 Resistente alla corrosione Alta sensibilità

Ottieni il miglior prezzo

Video

Sensore per trasduttore a ultrasuoni a livello di liquido più piccolo o miniaturizzato Materiale PVDF

Ottieni il miglior prezzo

Contattaci

Contattaci ora

Descrizione del prodotto

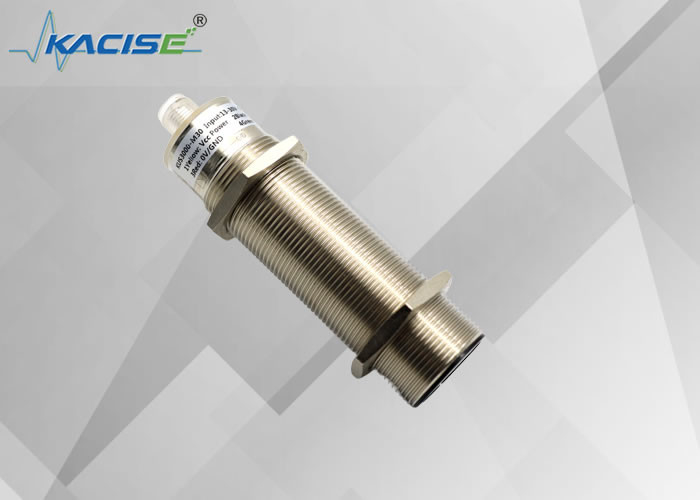

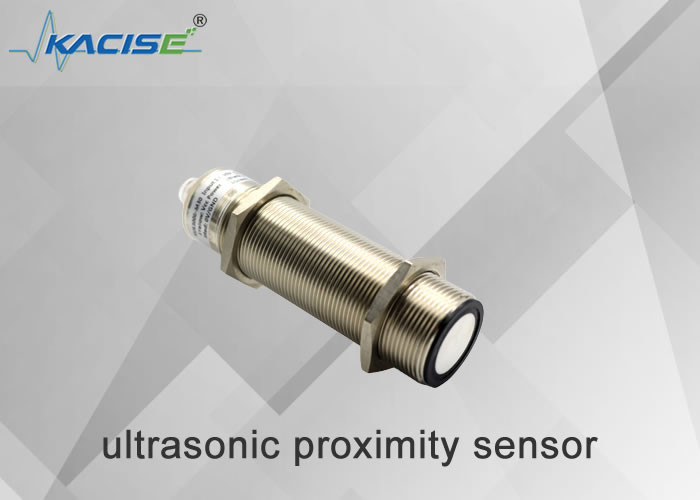

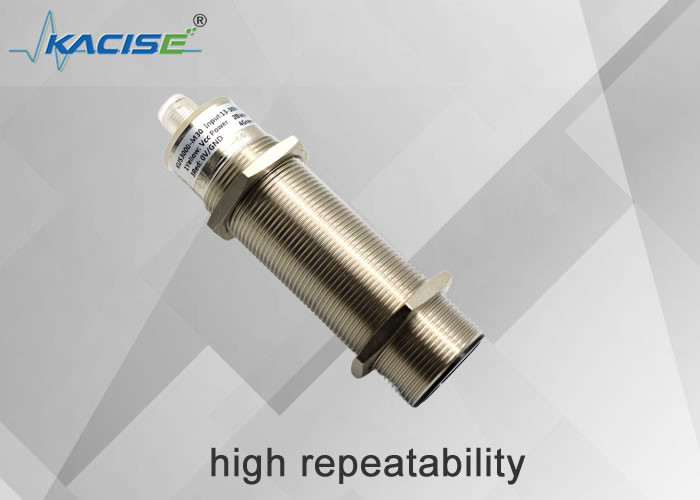

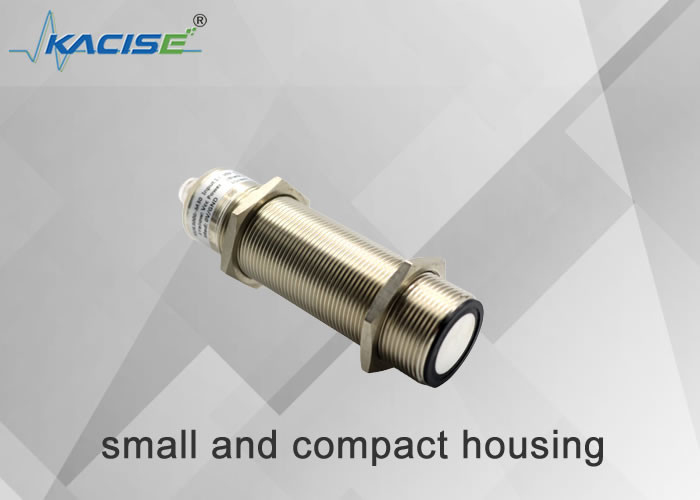

Sensore di distanza ultrasonico KUS3000 M30 piccolo e altamente preciso

Il sensore di distanza ultrasonico KUS3000 M30 offre dimensioni compatte con prestazioni di alta precisione, rendendolo ideale per varie applicazioni industriali che richiedono misurazioni precise della distanza.

Struttura dimensionale

Tutte le dimensioni sono in millimetri.

Interfaccia elettrica

Questo prodotto ha due specifiche di cavo. Il mix di cavi predefinito si basa sulle specifiche ricevute dal cliente.

Cavo Tipo A	Cavo Tipo B
Pin1: Marrone	Pin1: Giallo
Pin2: Bianco	Pin2: Nero
Pin3: Blu	Pin3: Rosso
Pin4: Nero	Pin4: Verde

Parametri tecnici

Portata	200...2000 mm
Portata intervallo regolabile	200...2000 mm
Punto cieco	0...200 mm
Tempo di risposta	Circa 10 ms

Indicatori luminosi

Luce LED blu	La luce blu lampeggia per indicare che è possibile eseguire la calibrazione. La luce blu fissa indica l'alimentazione normale. La luce blu lampeggia entro 5 minuti dall'accensione, indicando la capacità di regolazione dell'uscita e di calibrazione. Dopo 5 minuti, la luce blu fissa indica che i comandi di calibrazione non possono essere ricevuti.
Luce LED gialla	Indica se l'oggetto misurato viene rilevato. Durante la calibrazione, la luce gialla lampeggiante indica che lo stato di calibrazione corrente è bloccato e può essere commutato allo stato successivo.
Luce LED rossa	Normalmente spenta durante il funzionamento. La luce rossa indica un guasto. Durante la calibrazione, la luce rossa lampeggiante indica che il sensore ha bloccato la perdita di eco corrente o lo stato di infinito, consentendo all'utente di passare allo stato di calibrazione successivo.

Parametri elettrici

Tensione di alimentazione	13...30 V CC (requisiti speciali di ampia tensione possono essere personalizzati)
Corrente a vuoto I₀	≤ 45 mA

Modelli specifici per IOT

Tensione di alimentazione	3,3-12 V CC, ripple 10% SS
Consumo energetico I₀	≤ 15 mA, modalità sleep ≤ 1 mA, riattivazione seriale

Uscita

Tipo di uscita	Uscita a commutazione PNP (normalmente aperta/normalmente chiusa, calibrabile) Uscita a commutazione NPN (normalmente aperta/normalmente chiusa, programmabile) Uscita di tensione analogica 0-10V (programmabile) Uscita analogica 4-20mA (programmabile) Uscita RS485 E4 (programmabile)
Sovracorrente Ie	200 mA (protezione da inversione di polarità, protezione da cortocircuito)
Impostazioni predefinite	M18: Punto di commutazione A1: 150mm, Punto di commutazione A2: 1000mm M30 Tipo 1: Punto di commutazione A1: 200mm, Punto di commutazione A2: 2000mm M30 Tipo 2: Punto di commutazione A1: 300mm, Punto di commutazione A2: 4000mm M30 Tipo 3: Punto di commutazione A1: 500mm, Punto di commutazione A2: 6000mm
Caduta di tensione in uscita	≤ 2,5 V
Ripetibilità	≤ 1%
Frequenza livello on-off	≤ 13 Hz (alta frequenza può essere personalizzata)
Ampiezza caratteristica di isteresi predefinita	5% del valore impostato (requisiti speciali possono essere personalizzati)
Intervallo di compensazione della temperatura	-40℃ a 85℃

Requisiti di temperatura

Temperatura di lavoro	-25℃ a 70℃ (248K a 343K)
Temperatura di stoccaggio	-40℃ a 85℃ (233K a 358K)

Specifiche meccaniche

Connessione	Connettore V1 (M12×1), 4 pin
Classe di protezione	IP65 (altri possono essere personalizzati)
Materiale della scocca	Rame nichelato (altri possono essere personalizzati)

Nota importante sulla connessione

Quando i prodotti M18 e M30 hanno un'uscita analogica 4-20mA, il metodo di connessione del misuratore differisce dai prodotti 550/600. Poiché il terminale di uscita dei prodotti M18 e M30 è alimentato da VDD (come mostrato nella Figura 1), il misuratore deve essere collegato tra la porta di alimentazione e il terminale di uscita. Lo schema di collegamento è mostrato nella Figura 2.

Figura 1: Schema del circuito di alimentazione dell'uscita

Figura 2: Schema del metodo di connessione
