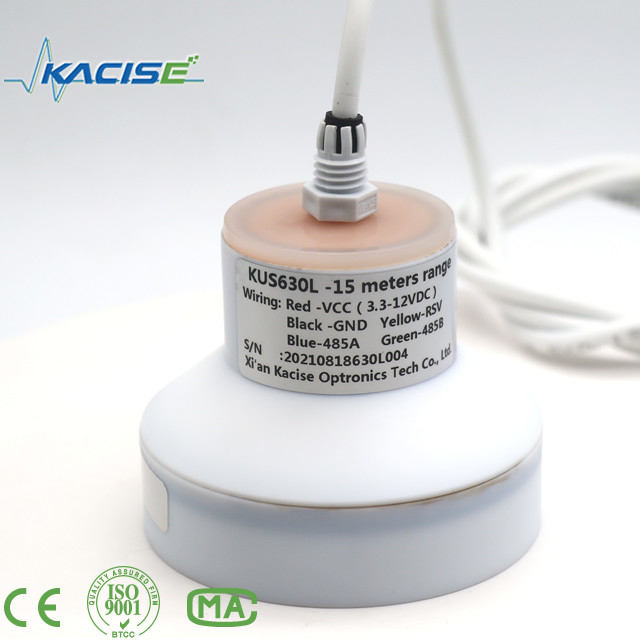

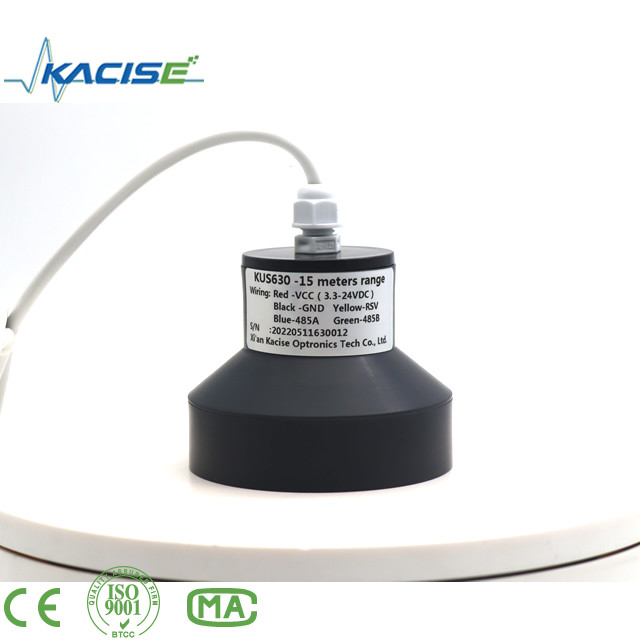

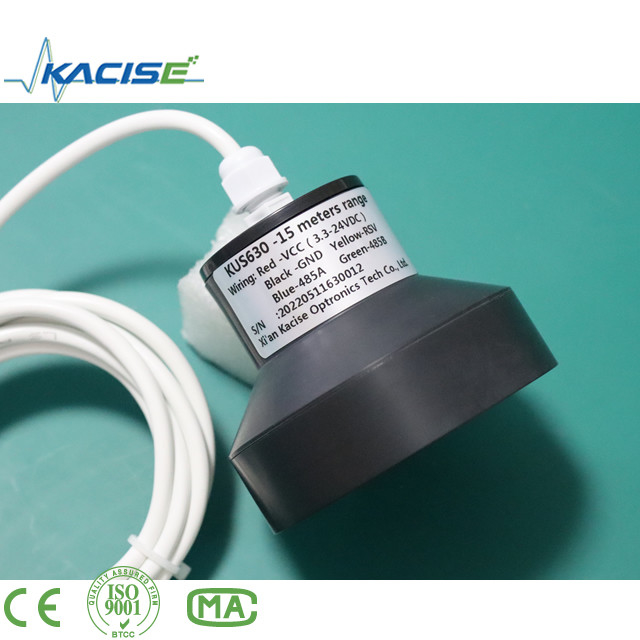

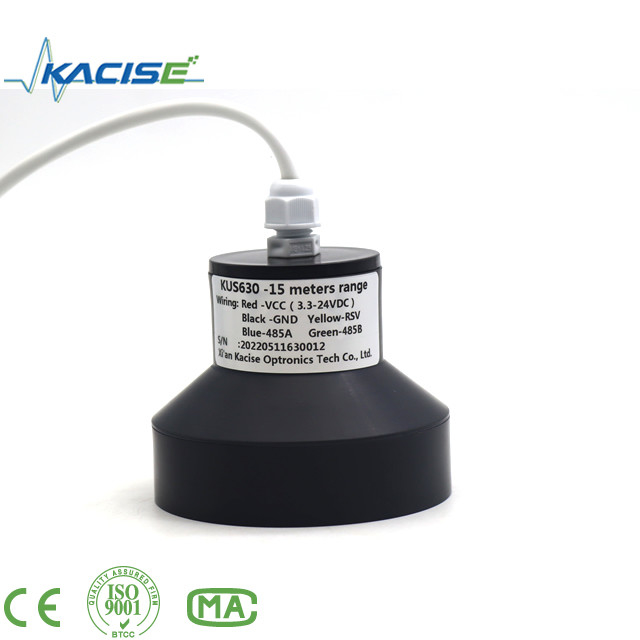

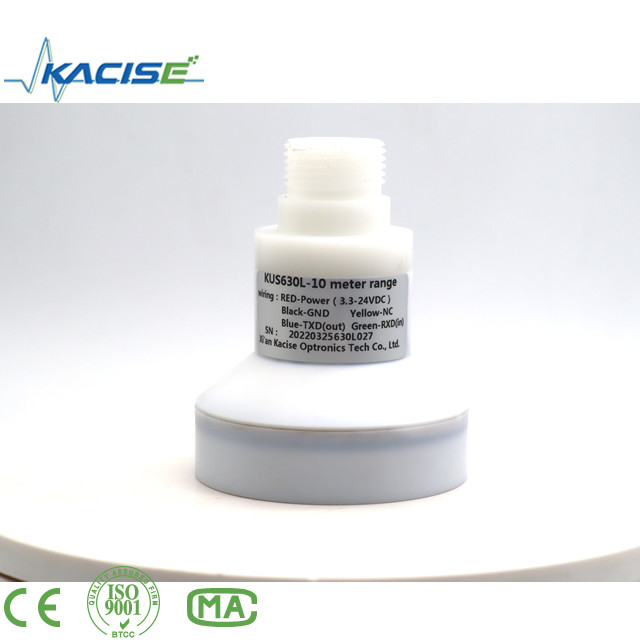

Sensore ultrasonico per la distanza e la misura livellata di KUS630

Luogo di origine:

porcellana

Marca:

kacise

Certificazione:

Numero di modello:

KUS630

Contattaci

Chiedi un preventivo

Sensore ultrasonico per la distanza e la misura livellata di KUS630

Dettagli del prodotto

Campo di misura:

0.6m-15m

Angolo morto:

0… 600 millimetri

Tensione di rifornimento:

3,3… 24 VCC

Corrente di lavoro:

la versione del basso consumo energetico del ≤ 45 mA, consumo di energia di sonno è più di meno di 0

Segnale in uscita:

0-10V. 0-3V 0-5V /4-20mA/NPN/PNP

Accuratezza di misura:

≤ 1%

Temperatura di lavoro:

-25… 70℃ (248… 343K)

Livello di protezione:

IP68

Shell Material:

PVC /PVDF/PTFE

Termini di pagamento e di spedizione

Quantità di ordine minimo

Prezzo

850 RMB

Imballaggi particolari

ogni unità ha singola scatola e tutte le scatole sono imballate nelle richieste dei clienti o dei im

Termini di pagamento

D/A, D/P, T/T, Western Union, MoneyGram, L/C

Capacità di alimentazione

100+

Prodotti correlati

Sensore di distanza subacquea KUS-W80 200 kHz Trasduttore di frequenza e corrente di scarico bassa per la misurazione della distanza subacquea

Ottieni il miglior prezzo

Sensore di distanza subacqueo KUS-W50 Protezione contro la polarità inversa e area cieca di 0,6 m per un monitoraggio subacqueo senza soluzione di continuità

Ottieni il miglior prezzo

Sensore di comunicazione subacquea ad ultrasuoni KWD200

Ottieni il miglior prezzo

Alto livello di precisione KWD400 Sonar di scansione a 360 gradi Consumo di energia ≤ 12W

Ottieni il miglior prezzo

Contattaci

86--17719566736

Contattaci ora

Descrizione del prodotto

Metro livellato ultrasonico di serie KUS630

1.Features

Alta sensibilità.
Completamente sigillato
Classe di protezione IP68
Alloggio, adatti resistenti alla corrosione a media e ad applicazioni corrosivi

2. Dimensioni

L'unità nel diagramma è millimetro.
Sensore ultrasonico per la distanza e la misura livellata di KUS630 0

3. Collegamenti e definizioni elettrici del segnale

Linea ordine	Colore	Definizione
1	Rosso	Il potere è positivo
2	Nero	terra di ritorno di potere
3	Giallo	Uscita analogica, uscita di tensione, uscita del commutatore di uscita corrente
4	Blu	RS485 A+ o uart TXD
5	Verde	RS485 b o uart RXD

Colore del cavo	Linea ordine	Descriva	Osservazione
rosso	1	alimentato vicino	Ampio input di tensione 3.3V-30V
nero	2	Terra
giallo	3	Uscita del commutatore	Il terminale del commutatore, la capacità di carico 1A 60V, sostiene fino a due uscite del commutatore con logica indipendente, i due terminali è i due contatti del commutatore, non distingue fra i pali positivi e negativi e può essere collegato a volontà.
Bianco	4	Uscita del commutatore
marrone	4	RS485A+
verde	5	RS485B-

descrizione 4.Parameter

Attività in corso	≤ 45 mA (velocità di misura più veloce) La versione a bassa potenza, consumo di energia di sonno è più di meno di 0.3mA, inviare il consumo di energia è 20mA (di meno di 2ms) e ricevere il consumo di energia non è più di 8mA (più di meno di 150ms)
Segnale in uscita	1: Uscita analogica programmabile 0-10V. 2: Uscita RS485. 3: Uscita di serie del Uart uscita 4:4-20mA 5: Uscita del commutatore
Accuratezza di misura	≤ 1%
Compensazione di temperatura	sì

condizioni di lavoro

Temperatura di lavoro	-25… 70℃ (248… 343K)
Temperatura di stoccaggio	-40… 85℃ (233… 358K)

altre istruzioni

Collegamento elettrico	5-core cavo (uscita analogica), un cavo dei 6 centri (uscita del commutatore);
Classe di protezione	IP68
Materiale di Shell	PVC /PVDF/PTFE/ABS

5. Funzione del sensore

analogo

L'uscita analogica può essere messa con RS485 ed il sensore può funzionare in 8 modi. Il riferimento specifico è come segue:

Punto 1: Colleghi al computer host attraverso l'assistente di ricerca degli errori della porta seriale o l'assistente di ricerca degli errori del modus.

Punto 2, ha messo un punto di distanza di riferimento del punto focale.

Punto 3, ha messo un punto di riferimento del punto lontano

Punto 4, ha messo la tensione in uscita o la corrente del punto di riferimento del punto focale.

Punto 5, ha messo la tensione in uscita o la corrente del punto di riferimento del punto lontano.

Punto 6, ha messo l'uscita analogica per commutare la selezione caratteristica.

Punto 7, ha messo l'uscita analogica come uscita lineare o commuta l'opzione di uscita.

Punto 8, ha risistemato il sensore per fare i nuovi parametri entrare in vigore.

8 modi di lavoro del sensore.

1: Modo della finestra aperta per difetto

2: Il modo di Windowed è spento per difetto

3: Il modo unico è acceso per difetto

4: Il modo unico è spento per difetto

5: Il modo unico di isteresi è acceso per difetto

6: Il modo unico di isteresi è spento per difetto

7: La presenza o l'assenza di modo di rilevazione è accesa per difetto

8: La presenza o l'assenza di modo di rilevazione è spenta per difetto

485 dati di uscita

485 dati di uscita sono nel formato di MODBUS-RTU. Riferisca al manuale di istruzioni del software per i dettagli.

porto 6.Serial che fissa esempio della forma di uscita

7. Informazioni di ordinazione

KUS	Modello	Uscita	Gamma	Descriva
	630A	Il modello e la forma di serie del prodotto, la consegna di difetto è TypeA, personalizzazione di sostegno
	630B
	630C
	Su ordine
		0-10V	Uscita analogica 0-10V
		0-5V	Uscita analogica 0-5V
		0-3V	Uscita analogica 0-3V
		4-20mA	Uscita analogica 4-20mA
		Interruttore	Uscita del commutatore
		Uart	Protocollo di serie dell'uscita MODBUS RTU del Uart
		RS485	RS485 protocollo dell'uscita MODBUS RTU
			XXX millimetro	Mmmeans XXX la distanza massima di misura (default1000mm)
KUS	550	RS485	10000mm
