Spargendo il sensore online di torbidità di metodo anti-interferenza

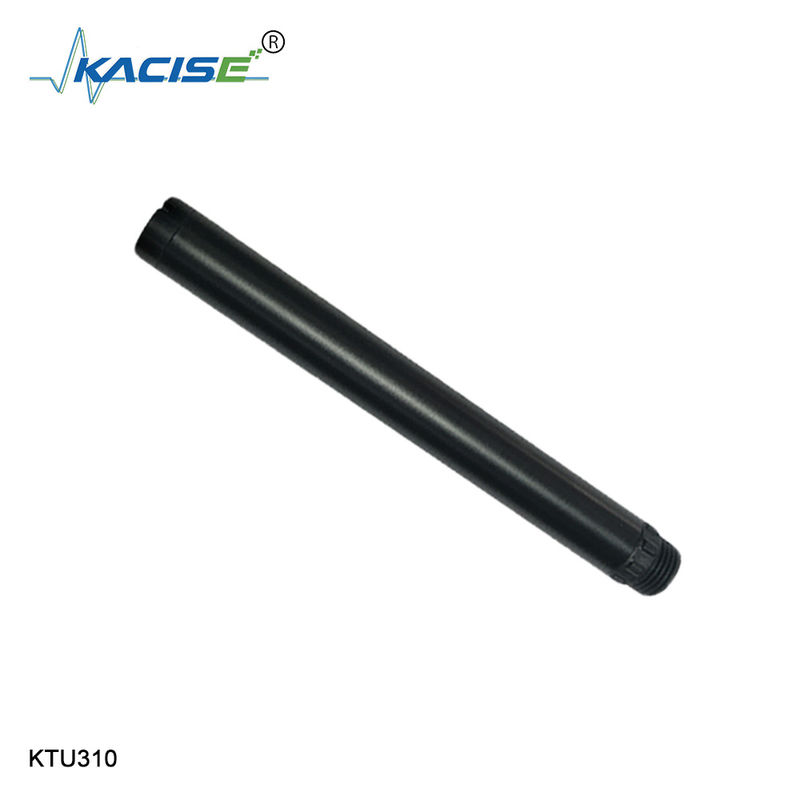

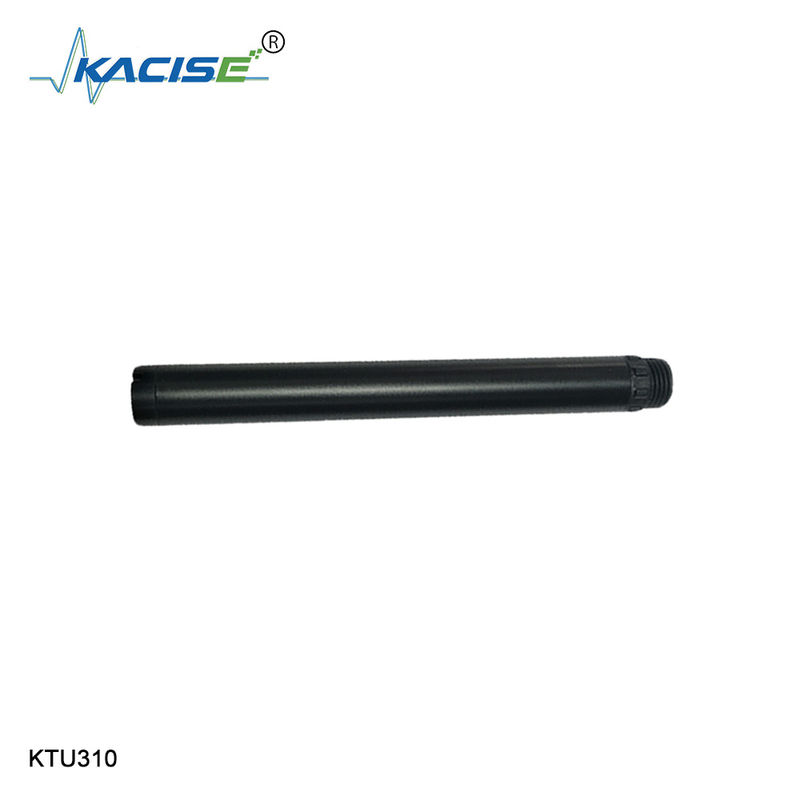

Il ° online del sensore 90 di torbidità KTU310 inclina la dispersione della struttura della fibra di principio, forte abilità anti-interferenza

1.Principle

Il KTU310 ha integrato il turbidimeter online è progettato e fatto dal principio di dispersione del turbidimeter leggero. Quando un fascio luminoso entra in un campione di acqua, la luce è sparsa dal materiale di torbidità nel campione di acqua. La torbidità nel campione di acqua può essere calcolata misurando l'intensità della luce sparsa nella direzione verticale della luce incidente e paragonandola al valore interno di calibratura, il valore finale è uscita dopo la linearizzazione.

2.Feature

principio di scattering di angolo di 90 °, sensore di temperatura incorporato

Supporto RS-485, protocollo di Modbus/RTU

Struttura della fibra, la forte abilità anti-interferenza di luce esterna

La sorgente luminosa infrarossa del LED, alta stabilità

IP68, schermo, profondità di acqua, 20 metri

Conveniente, veloce, stabile e facile mantenere

specifiche 3.Technical

disegno 4.Dimensional

Punte: Torbidità di misurazione con i metodi di chiarezza dell'acqua

Mentre la maggior parte dei dischi di secchi alternano i quadranti in bianco e nero, i dischi oceanografici tendono ad essere tutto il bianchi.

La chiarezza e la torbidità dell'acqua direttamente sono riferite. In tutta la massa di acqua, più alta la torbidità, più bassa la chiarezza dell'acqua sarà. Tuttavia, mentre uno è spesso un indicatore di un altro, le misure fra i due parametri non sono intercambiabili.

La chiarezza dell'acqua è misurata da un disco di Secchi. Nominato dopo Angelo Secchi, questi dischi sono divisi solitamente in bianco e nero, sebbene i dischi neri bianchi e solidi solidi siano utilizzati in determinati ambienti.

I dischi di Secchi sono utilizzati in laghi, in oceani ed in fiumi profondi, in cui sono abbassati nella massa di acqua finché non siano più visibili. Poi sono alzati lentamente di nuovo all'ultimo punto di visibilità e che la profondità è registrata. La profondità a cui la visibilità è persa è conosciuta come la profondità di Secchi (7). Le alte profondità di Secchi sono associate con chiarezza dell'alta marea e torbidità bassa, mentre le profondità basse di Secchi indicano l'alta torbidità.

Le letture del disco di Secchi contano su attenuazione leggera in acqua. Cioè misurano la profondità di visibilità basata sulla penetrazione leggera ^9. Quando il disco è subacqueo, la luce riflette fuori da, rendendo il disco visibile all'occhio umano. Quando il disco è oscurato da sedimento sospeso, dalle alghe o dal materiale colorato dissolto, la luce più direttamente non è riflessa allo spettatore ^9. Invece, è sparsa e diffusa. Di più ha sparso la luce diventa, meno visibile il disco non sarà finché scompare completamente.
