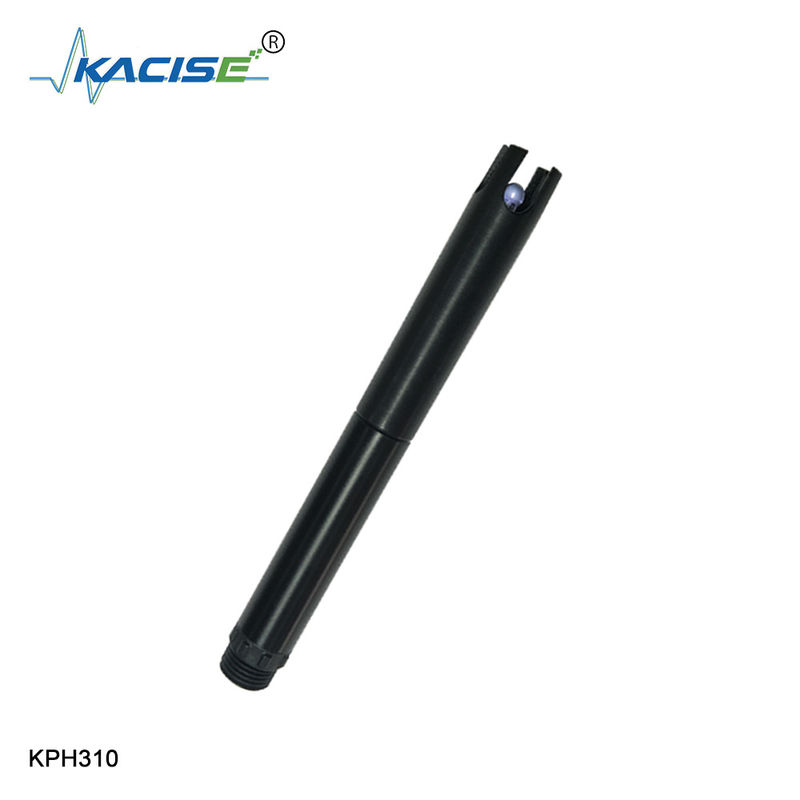

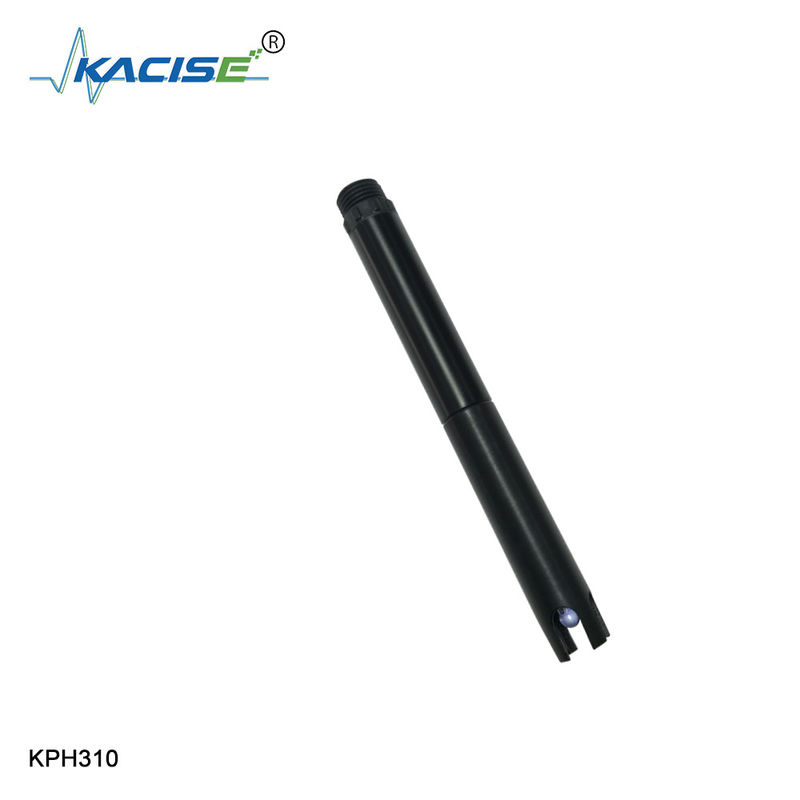

Montaggio di immersione del sensore PH online a doppia alta impedenza

KPH310 Uscita del segnale del sensore PH online: RS-485 doppio amplificatore differenziale ad alta impedenza Ip68

1.Ambiente di applicazione

Per il monitoraggio ambientale della qualità dell'acqua, soluzione acida/alcalina/sale, processo di reazione chimica, processo di produzione industriale,può soddisfare la maggior parte dei requisiti di misurazione del pH online per applicazioni industriali.

2. Caratteristica

• Segnale di uscita: protocollo RS-485 (Modbus/RTU).
• Comodo da collegare a PLC, DCS, Industrial Control Computer, General Controller, strumento di registrazione senza carta o touch screen e altre apparecchiature di terze parti.
• Doppio amplificatore differenziale ad alta impedenza, forte anti-interferenza, risposta rapida.
• La sonda di pH brevettata, con un fluido di riferimento interno a una pressione di almeno 100 kpa (1 bar), sfocia estremamente lentamente dal ponte di sale microporoso,con un'essudazione anteriore di durata superiore a 20 mesiUn tale sistema di riferimento è molto stabile, la vita dell'elettrodo è più lunga del normale elettrodo industriale.
• Facile da installare: installazione sommersa.
• Ip68, livello di protezione.

3Specificativi tecnici

4. Disegno dimensionale

Suggerimenti: Domande e risposte

1Qual e' il pH? Qual e' il principio di misura?

Il valore di pH della soluzione è il logaritmo negativo dell'attività degli ioni di idrogeno nella soluzione, espresso come:

PH = - lgαH +

Poiché il valore dell'attività degli ioni di idrogeno in una soluzione acquosa è spesso molto piccolo, non è conveniente per l'applicazione, quindi viene utilizzato il concetto di valore del pH

Come indicatori di acidità, neutralità e alcalinità della soluzione, il valore del pH può inoltre indicare la forza di acidità e alcalinità della soluzione.

In questo modo, è molto conveniente applicare, e quindi:

Soluzione neutra: [H+]= [OH-] = 1X10^-7

Moles per litro, pH è meno lg[H+] è uguale a 7

Soluzione acida: [H+] > [OH -], [H +] > 10^-7Mol /L, pH < 7, più basso è il pH, più acida è;

Soluzione alcalina: [H+]<[OH-], [H +] < 10^-7Mol /L, pH >7, maggiore è il pH, più è basica.

L'attività è la concentrazione effettiva, cioè la parte dell'ione che è libera di partecipare a una determinata reazione, cioèper raggiungere la superficie della membrana sensibile dell'elettrodo per connettersi ad essa

A causa dell'interazione tra gli ioni in una soluzione, l'attività è di solito inferiore alla concentrazione, e questa interazione sarà anche

Il blocco del movimento degli ioni riduce il numero di ioni che raggiungono la membrana dell'elettrodo.

la misurazione dell'elettrodo di pH è la caratteristica della corrispondente relazione tra il potenziale di uscita della cella galvanica e il valore di pH della soluzione.

Questa corrispondenza può essere rappresentata dall'equazione di Nernst:

E = Eo-2.3 RT/F*pH

E = misurare il potenziale

Eo = potenziale standard

R = costante del gas

T = temperatura assoluta (K)

F = costante di Faraday

RT/F = pendenza 2,3

L'equazione di Nernst è una relazione molto importante in elettrochimica.

Quando si misura il pH, Eo (potenziale standard) e 2.3RT/F (inclinazione) sono ottenuti con la taratura dell'elettrodo.Quindi il campione viene misurato per ottenere E (potenziale misurato) e il valore del pH del campione viene calcolato inserendolo nell'equazione.
