1.Principio

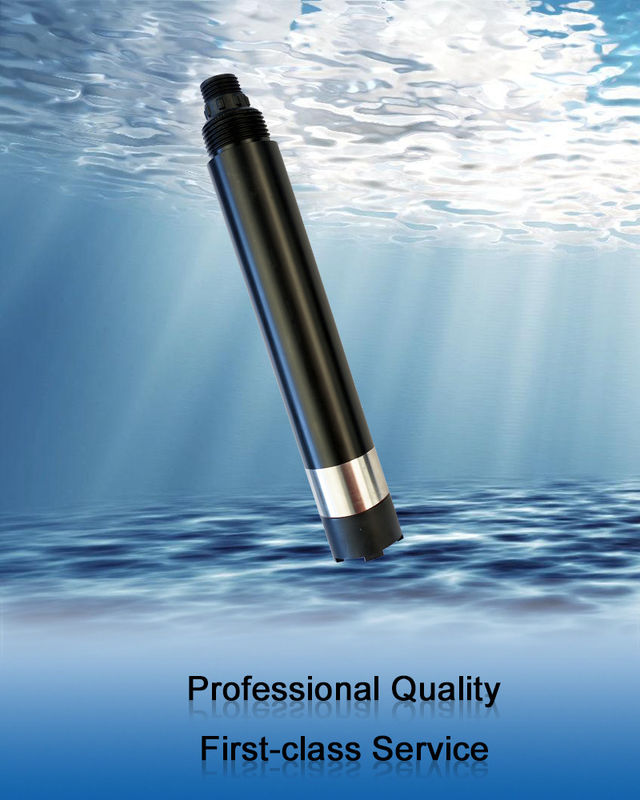

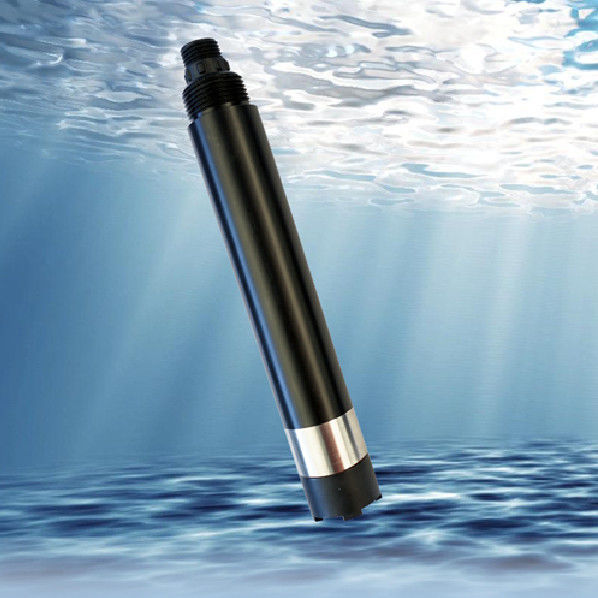

Il sensore di ossigeno disciolto a fluorescenza on-line integrato KFDO310 è progettato e realizzato sulla base del principio di spegnimento della fluorescenza eccitata di sostanze specifiche in fisica.La luce blu del diodo luminoso illumina il materiale fluorescente sulla superficie interna del tappo fluorescenteIl materiale fluorescente sulla superficie interna è eccitato ed emette luce rossa.e confrontandolo con il valore di taratura interna, la concentrazione della molecola di ossigeno può essere calcolata e il valore finale può essere ottenuto mediante compensazione automatica della temperatura.

2. Caratteristica

Niente elettroliti, nessuna polarizzazione.

Nessuna necessità di consumare ossigeno, non influenzato dalla portata

Sensore di temperatura integrato, compensazione automatica della temperatura

Liberi da sostanze chimiche come solfuri

Piccolo spostamento, risposta rapida, misurazione più precisa

Senza manutenzione, lunga durata di vita, minore costo di utilizzo

I tappi fluorescenti sono facili da sostituire

Interfaccia RS-485, protocollo Modbus-RTU

3Specificativi tecnici

4. Disegno dimensionale

5.Installazione e connessione elettrica

Installazione

La parte di rilevamento della temperatura deve essere immersa sotto la superficie del liquido per evitare una collisione con la superficie della testa della pellicola.

Suggerimenti:Saturazione di ossigeno sciolto

disciolto_ossigeno_stratificazione-decomposizione

Non tutte le profondità dell'acqua raggiungono il 100% di saturazione dell'aria

In un corpo d'acqua stabile senza stratificazione, l'ossigeno disciolto rimarrà a 100% di saturazione dell'aria.La saturazione dell'aria al 100% significa che l'acqua tiene in equilibrio quante più molecole di gas disciolte possibileAll'equilibrio, la percentuale di ciascun gas nell'acqua sarebbe equivalente alla percentuale di quel gas nell'atmosfera, cioè la sua pressione parziale.L'acqua assorbe lentamente ossigeno e altri gas dall'atmosfera fino a raggiungere l'equilibrio a completa saturazione 10Questo processo e'accelerato dalle onde guidate dal vento e da altre fonti di aerazione.

Nelle acque più profonde, il DO può rimanere inferiore al 100% a causa della respirazione degli organismi acquatici e della decomposizione microbica.Questi livelli più profondi di acqua spesso non raggiungono l'equilibrio di saturazione dell'aria al 100% perché non sono abbastanza bassi da essere influenzati dalle onde e dalla fotosintesi in superficie.Questa acqua si trova al di sotto di un limite invisibile chiamato termoclina (la profondità alla quale la temperatura dell'acqua inizia a diminuire).
